RO3203 διπλό πλαισιωμένο PCB υψηλής συχνότητας 60mil για την υποδομή σταθμών βάσης

MOQ:	1pcs
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-124.V1.0

Υλικό βάσεων:

Κεραμικός-γεμισμένα φύλλα πλαστικού που ενισχύονται με το υφαμένο φίμπεργκλας

Αρίθμηση στρώματος:

Διπλή στρώση, Πολυστρωματική, Υβριδική PCB

Πάχος PCB:

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Μέγεθος PCB:

≤400mm X 500mm

Μάσκα ύλης συγκολλήσεως:

Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.

Βάρος χαλκού:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Η επιφάνεια τελειώνει:

Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….

Επισημαίνω:

60mil PCB υψηλής συχνότητας

RO3203 PCB υψηλής συχνότητας

Πίνακας PCB Rogers υποδομής σταθμών βάσης

Περιγραφή προϊόντος

Rogers RO3203 διπλής όψης 60 mil PCB υψηλής συχνότητας για υποδομή σταθμού βάσης

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)

RO3203 Τα Υλικά Κυκλωμάτων Υψηλής Συχνότητας της Rogers Corporation είναι ελάσματα γεμισμένα με κεραμικά ενισχυμένα με υφαντό fiberglass.Αυτό το υλικό έχει σχεδιαστεί για να προσφέρει εξαιρετική ηλεκτρική απόδοση και μηχανική σταθερότητα σε ανταγωνιστικές τιμές.Η διηλεκτρική σταθερά των υλικών κυκλώματος υψηλών συχνοτήτων RO3203 είναι 3,02.Αυτό, μαζί με έναν συντελεστή διάχυσης 0,0016, επεκτείνει το εύρος της χρήσιμης συχνότητας πέρα από τα 40 GHz.

Τα ελάσματα RO3203 συνδυάζουν την ομαλότητα της επιφάνειας ενός μη υφασμένου laminate PTFE, για λεπτότερες ανοχές χάραξης γραμμής, με την ακαμψία ενός πολυστρωματικού υλικού από υφαντό γυαλί.Αυτά τα υλικά μπορούν να κατασκευαστούν σε πλακέτες τυπωμένων κυκλωμάτων χρησιμοποιώντας

τυπικές τεχνικές επεξεργασίας πλακέτας κυκλώματος PTFE.Οι διαθέσιμες επιλογές επένδυσης είναι ηλεκτροαπόθεση φύλλο χαλκού 0,5, 1 ή 2 oz./ft2 (πάχους 17, 35, 70 micron).Αυτά τα ελάσματα κατασκευάζονται σύμφωνα με σύστημα ποιότητας πιστοποιημένο κατά ISO 9002.

Χαρακτηριστικά:

1. Η ενίσχυση από υφαντό γυαλί βελτιώνει την ακαμψία για ευκολότερο χειρισμό.

2. Η ομοιόμορφη ηλεκτρική και μηχανική απόδοση είναι ιδανική για πολύπλοκες πολυστρωματικές δομές υψηλής συχνότητας.

3. Οι εξαιρετικές μηχανικές ιδιότητες σε ένα ευρύ φάσμα διηλεκτρικών σταθερών είναι ιδανικές για σχέδια πλακών πολλαπλών στρώσεων.

4. Εξαιρετική σταθερότητα διαστάσεων για υψηλές αποδόσεις παραγωγής.

5. Οικονομική τιμή για την παραγωγή όγκου.

Τυπικές εφαρμογές:

1. Υποδομή Σταθμού Βάσης

2. Ασύρματα Συστήματα Τηλεπικοινωνιών

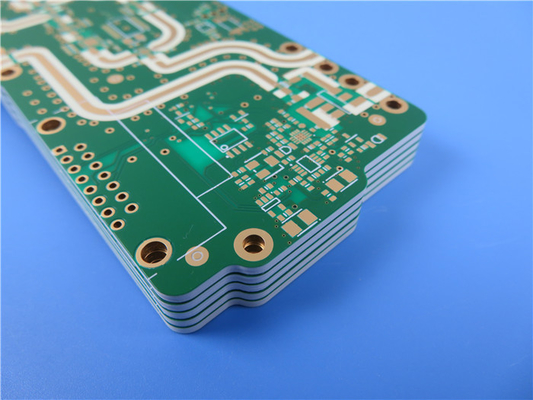

RO3203 διπλό πλαισιωμένο PCB υψηλής συχνότητας 60mil για την υποδομή σταθμών βάσης 0

Δυνατότητα PCB(RO3203)

Υλικό PCB:	Laminates με γέμιση από κεραμικό ενισχυμένο με υφαντό υαλοβάμβακα
Ονομασία:	RO3203
Διηλεκτρική σταθερά:	3,02±0,04
Αριθμός επιπέδων:	Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Βάρος χαλκού:	0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Πάχος PCB:	10mil (0,254mm), 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm)
Μέγεθος PCB:	≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Φινίρισμα επιφάνειας:	Γυμνός χαλκός, HASL, ENIG, OSP κ.λπ..

Φύλλο δεδομένων του RO3203

RO3203 Τυπική τιμή
Ιδιοκτησία	RO3203	Κατεύθυνση	Μονάδες	Κατάσταση	Μέθοδος ελέγχου
Διηλεκτρική σταθερά, εΔιαδικασία	3,02±0,04	Ζ		10 GHz/23℃	IPC-TM-650 2.5.5.5
Διηλεκτρική σταθερά, εΔιαδικασία	3,02±0,04	Ζ		10 GHz/23℃	IPC-TM-650 2.5.5.5
Dissipation Factor,tanδ	0,0016	Ζ		10 GHz/23℃	IPC-TM-650 2.5.5.5
Θερμική αγωγιμότητα	0,47 (3,2)		W/mK	Πλωτήρας 100℃	ASTM C518
Αντίσταση όγκου	107		MΩ.cm	ΕΝΑ	ASTM D257
Επιφανειακή αντίσταση	107		MΩ	ΕΝΑ	ASTM D257
Σταθερότητα διαστάσεων	0,08	Χ, Υ	mm/m +E2/150	μετά χαρακτικό	IPC-TM-650 2.4.3.9
Μέτρο εφελκυσμού		XY	kpsi	RT	ASTM D638
Μέτρο κάμψεως	400 300	XY	kpsi	ΕΝΑ	ASTM D790
Αντοχή εφελκυσμού	12,5 13	XY	kpsi	RT	ASTM D638
Δύναμη κάμψης	9 8	XY	kpsi	ΕΝΑ	ASTM D790
Απορρόφηση υγρασίας	<0,1		%	Δ24/23	IPC-TM-650 2.6.2.1
Συντελεστής θερμικής διαστολής	58 13	ΖΧ, Υ	ppm/℃	-50 ℃ έως 288 ℃	ASTM D3386
Td	500		℃	TGA	ASTM D3850
Πυκνότητα	2.1		gm/cm³	23℃	ASTM D792
Αντοχή φλοιού χαλκού	10 (1,74)		lbs/in (N/mm)	Μετά τη συγκόλληση	IPC-TM-650 2.4.8
Ευφλεκτότητα	V-0				UL 94
Συμβατή διαδικασία χωρίς μόλυβδο	Ναί
