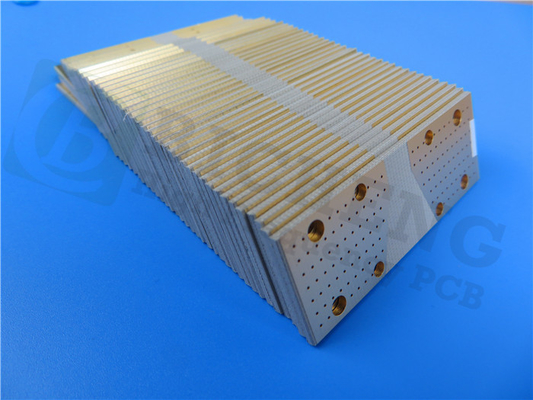

Πλαισιωμένο διπλάσιο PCB υψηλής συχνότητας Rogers που στηρίζεται 30mil RT/duroid 6035HTC με το χρυσό βύθισης για τους διαιρέτες δύναμης
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Τα υλικά κυκλωμάτων υψηλής συχνότητας RT/duroid 6035HTC της εταιρίας Rogers είναι κεραμικά γεμισμένα σύνθετα PTFE για τη χρήση στη υψηλή δύναμη RF και τις εφαρμογές μικροκυμάτων. Με μια θερμική αγωγιμότητα σχεδόν 2,4 φορές των τυποποιημένων προϊόντων RT/duroid 6000, και το φύλλο αλουμινίου χαλκού (και αντίστροφος μεταχειριστείτε) με την άριστη μακροπρόθεσμη θερμική σταθερότητα, τα φύλλα πλαστικού RT/duroid 6035HTC είναι μια εξαιρετική επιλογή για τις εφαρμογές υψηλής δύναμης.
Χαρακτηριστικά γνωρίσματα/οφέλη:
1. Υψηλή θερμική αγωγιμότητα
Ο βελτιωμένος διηλεκτρικός διασκεδασμός θερμότητας επιτρέπει τις χαμηλότερες λειτουργούσες θερμοκρασίες για τις εφαρμογές υψηλής δύναμης
2. Χαμηλή εφαπτομένη απώλειας
Άριστη απόδοση υψηλής συχνότητας
3. Θερμικά η σταθερές μικρή ακτινοβολία και η αντιστροφή μεταχειρίζονται το φύλλο αλουμινίου χαλκού
Χαμηλότερη απώλεια εισαγωγής και άριστη θερμική σταθερότητα των ιχνών
4. Προηγμένο σύστημα υλικών πληρώσεως
Βελτιωμένη δυνατότητα τρυπανιών και εκτεταμένη ζωή εργαλείων έναντι της αλουμίνας που περιέχει τα υλικά κυκλωμάτων
Μερικές χαρακτηριστικές εφαρμογές:
1. Υψηλή δύναμη RF και ενισχυτές μικροκυμάτων
2. Ενισχυτές δύναμης, συζευκτήρες, φίλτρα
3. Συνδυαστές, διαιρέτες δύναμης
Ικανότητα PCB (RT/duroid 6035HTC)
| Υλικό PCB: |
Κεραμικός-γεμισμένα σύνθετα PTFE |
| Προσδιορισμός: |
RT/duroid 6035HTC |
| Διηλεκτρική σταθερά: |
3.50±0.05 |
| Αρίθμηση στρώματος: |
Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB |
| Βάρος χαλκού: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Πάχος PCB: |
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Μέγεθος PCB: |
≤400mm Χ 500mm |
| Μάσκα ύλης συγκολλήσεως: |
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. |
| Η επιφάνεια τελειώνει: |
Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ…. |
Φύλλο στοιχείων RT/duroid 6035HTC
| Χαρακτηριστική αξία RT/duroid 6035HTC |
| Ιδιοκτησία |
RT/duorid 6035HTC |
Κατεύθυνση |
Μονάδες |
Όρος |
Μέθοδος δοκιμής |
| Διηλεκτρική σταθερά, εProcess |
3.50±0.05 |
Ζ |
|
10 GHz/23℃ |
ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline |
| Διηλεκτρική σταθερά, εDesign |
3.6 |
Ζ |
|
8 Ghz - 40 Ghz |
Διαφορική μέθοδος μήκους φάσης |
| Παράγοντας διασκεδασμού |
0,0013 |
Ζ |
|
10 GHz/23℃ |
ΕΠΙ-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
-66 |
Ζ |
ppm/℃ |
-50 ℃to 150℃ |
νεαρός δικυκλιστής ΕΠΙ-TM-650, 2.5.5.5 |
| Ειδική αντίσταση όγκου |
108 |
|
MΩ.cm |
Α |
ΕΠΙ-TM-650, 2.5.17.1 |
| Ειδική αντίσταση επιφάνειας |
108 |
|
MΩ |
Α |
ΕΠΙ-TM-650, 2.5.17.1 |
| Διαστατική σταθερότητα |
-0.11 -0,08 |
MD CMD |
mm/m (mils/ίντσα) |
το πάχος φύλλων αλουμινίου 0,030» 1oz EDC μετά από χαράζει “+E4/105 |
ΕΠΙ-TM-650 2.4.39A |
| Εκτατός συντελεστής |
329 244 |
MD CMD |
kpsi |
40 ώρες @23℃/50RH |
ASTM D638 |
| Απορρόφηση Moisure |
0,06 |
|
% |
D24/23 |
ΕΠΙ-TM-650 ΤΟ 2.6.2.1 ASTM D570 |
| Συντελεστής της θερμικής επέκτασης (- 50 ℃to 288 ℃) |
19 19 39 |
X-$L*Y Ζ |
ppm/℃ |
23℃/50% RH |
ΕΠΙ-TM-650 2.4.41 |
| Θερμική αγωγιμότητα |
1.44 |
|
W/m/k |
80℃ |
ASTM C518 |
| Πυκνότητα |
2.2 |
|
gm/cm3 |
23℃ |
ASTM D792 |
| Φλούδα Stength χαλκού |
7.9 |
|
pli |
20 SEC. @288 ℃ |
ΕΠΙ-TM-650 2.4.8 |
| Εύφλεκτο |
Β-0 |
|
|
|
UL 94 |
| Αμόλυβδο συμβατό σύστημα διαδικασίας |
Ναι |
|
|
|
|
