60mil Rogers 6035HTC δύο - πλαισιωμένα κεραμικά γεμισμένα PTFE σύνθετα PCB

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

PCB πυρήνων μετάλλων

Επικοινωνήστε μαζί μας

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Επικοινωνήστε τώρα

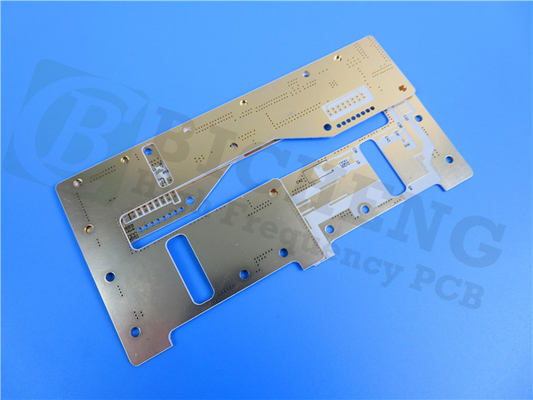

60mil Rogers 6035HTC δύο - πλαισιωμένα κεραμικά γεμισμένα PTFE σύνθετα PCB

MOQ:	1pcs
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-128.V1.0

Υλικό βάσεων:

Κεραμικός-γεμισμένα σύνθετα PTFE

Αρίθμηση στρώματος:

Διπλή στρώση, Πολυστρωματική, Υβριδική PCB

Πάχος PCB:

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Μέγεθος PCB:

≤400mm X 500mm

Μάσκα ύλης συγκολλήσεως:

Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.

Βάρος χαλκού:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Η επιφάνεια τελειώνει:

Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….

Επισημαίνω:

60mil Rogers δύο - πλαισιωμένο PCB

Κεραμικό γεμισμένο PTFE δύο - πλαισιωμένο PCB

Τυπωμένοι Rogers πίνακες κυκλωμάτων

Περιγραφή προϊόντος

Το διπλό PCB υψηλής συχνότητας στρώματος έκανε σε Rogers 60mil RT/duroid 6035HTC με την πράσινη μάσκα για τους ενισχυτές υψηλής δύναμης RF

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Τα υλικά κυκλωμάτων υψηλής συχνότητας RT/duroid 6035HTC της εταιρίας Rogers είναι κεραμικά γεμισμένα σύνθετα PTFE για τη χρήση στη υψηλή δύναμη RF και τις εφαρμογές μικροκυμάτων. Με μια θερμική αγωγιμότητα σχεδόν 2,4 φορές των τυποποιημένων προϊόντων RT/duroid 6000, και το φύλλο αλουμινίου χαλκού (και αντίστροφος μεταχειριστείτε) με την άριστη μακροπρόθεσμη θερμική σταθερότητα, τα φύλλα πλαστικού RT/duroid 6035HTC είναι μια εξαιρετική επιλογή για τις εφαρμογές υψηλής δύναμης.

Χαρακτηριστικά γνωρίσματα/οφέλη:

1. Υψηλή θερμική αγωγιμότητα

Ο βελτιωμένος διηλεκτρικός διασκεδασμός θερμότητας επιτρέπει τις χαμηλότερες λειτουργούσες θερμοκρασίες για τις εφαρμογές υψηλής δύναμης

2. Χαμηλή εφαπτομένη απώλειας

Άριστη απόδοση υψηλής συχνότητας

3. Θερμικά η σταθερές μικρή ακτινοβολία και η αντιστροφή μεταχειρίζονται το φύλλο αλουμινίου χαλκού

Χαμηλότερη απώλεια εισαγωγής και άριστη θερμική σταθερότητα των ιχνών

4. Προηγμένο σύστημα υλικών πληρώσεως

Βελτιωμένη δυνατότητα τρυπανιών και εκτεταμένη ζωή εργαλείων έναντι της αλουμίνας που περιέχει τα υλικά κυκλωμάτων

Μερικές χαρακτηριστικές εφαρμογές:

1. Υψηλή δύναμη RF και ενισχυτές μικροκυμάτων

2. Ενισχυτές δύναμης, συζευκτήρες, φίλτρα

3. Συνδυαστές, διαιρέτες δύναμης

60mil Rogers 6035HTC δύο - πλαισιωμένα κεραμικά γεμισμένα PTFE σύνθετα PCB 0

Ικανότητα PCB (RT/duroid 6035HTC)

Υλικό PCB:	Κεραμικός-γεμισμένα σύνθετα PTFE
Προσδιορισμός:	RT/duroid 6035HTC
Διηλεκτρική σταθερά:	3.50±0.05
Αρίθμηση στρώματος:	Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB:	10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB:	≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει:	Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….

Φύλλο στοιχείων RT/duroid 6035HTC

Χαρακτηριστική αξία RT/duroid 6035HTC
Ιδιοκτησία	RT/duorid 6035HTC	Κατεύθυνση	Μονάδες	Όρος	Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess	3.50±0.05	Ζ		10 GHz/23℃	ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, εProcess	3.50±0.05	Ζ		10 GHz/23℃	ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, εDesign	3.6	Ζ		8 Ghz - 40 Ghz	Διαφορική μέθοδος μήκους φάσης
Διηλεκτρική σταθερά, εDesign	3.6	Ζ		8 Ghz - 40 Ghz	Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού	0,0013	Ζ		10 GHz/23℃	ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε	-66	Ζ	ppm/℃	-50 ℃to 150℃	νεαρός δικυκλιστής ΕΠΙ-TM-650, 2.5.5.5
Ειδική αντίσταση όγκου	108		MΩ.cm	Α	ΕΠΙ-TM-650, 2.5.17.1
Ειδική αντίσταση επιφάνειας	108		MΩ	Α	ΕΠΙ-TM-650, 2.5.17.1
Διαστατική σταθερότητα	-0.11 -0,08	MD CMD	mm/m (mils/ίντσα)	το πάχος φύλλων αλουμινίου 0,030» 1oz EDC μετά από χαράζει “+E4/105	ΕΠΙ-TM-650 2.4.39A
Εκτατός συντελεστής	329 244	MD CMD	kpsi	40 ώρες @23℃/50RH	ASTM D638
Απορρόφηση Moisure	0,06		%	D24/23	ΕΠΙ-TM-650 ΤΟ 2.6.2.1 ASTM D570
Συντελεστής της θερμικής επέκτασης (- 50 ℃to 288 ℃)	19 19 39	X-$L*Y Ζ	ppm/℃	23℃/50% RH	ΕΠΙ-TM-650 2.4.41
Θερμική αγωγιμότητα	1.44		W/m/k	80℃	ASTM C518
Πυκνότητα	2.2		gm/cm3	23℃	ASTM D792
Φλούδα Stength χαλκού	7.9		pli	20 SEC. @288 ℃	ΕΠΙ-TM-650 2.4.8
Εύφλεκτο	Β-0				UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας	Ναι
