12.7mil Rogers RO4003C LoPro 2 πλαισιωμένο αντίστροφο αντιμετωπισμένο φύλλο αλουμινίου PCB

MOQ:	1pcs
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-129.V1.0

Υλικό βάσεων:

Κεραμικά φύλλα πλαστικού υδρογονανθράκων

Αρίθμηση στρώματος:

Διπλή στρώση, Πολυστρωματική, Υβριδική PCB

Πάχος PCB:

12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)

Μέγεθος PCB:

≤400mm X 500mm

Μάσκα ύλης συγκολλήσεως:

Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.

Βάρος χαλκού:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Η επιφάνεια τελειώνει:

Γυμνοί χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης κ.λπ….

Επισημαίνω:

Rogers RO4003C LoPro 2 πλαισιωμένα PCB

12.7mil 2 πλαισιωμένα PCB

Αντιμετωπισμένο αντιστροφή φύλλο αλουμινίου 2 πλαισιωμένο PCB

Περιγραφή προϊόντος

Το διπλό PCB Rogers στρώματος που στηρίχτηκε στην αντιστροφή 12.7mil RO4003C LoPro μεταχειρίστηκε το φύλλο αλουμινίου για τα πίσω αεροπλάνα υψηλής ταχύτητας.

Με τη βοήθεια της τεχνολογίας ενός μοναδικού Rogers, το αντίστροφος-αντιμετωπισμένο φύλλο αλουμινίου μπορεί να ενωθεί σε κανονικό RO4003C διηλεκτρικό στα φύλλα πλαστικού RO4003C LoPro. Κατά συνέπεια, το φύλλο πλαστικού διατηρεί όλα τα επιθυμητά χαρακτηριστικά του χαρακτηριστικού φυλλόμορφου συστήματος RO4003C μειώνοντας την απώλεια αγωγών για την καλύτερες απώλεια εισαγωγής και την ακεραιότητα σημάτων.

Χαρακτηριστικά γνωρίσματα και οφέλη:

RO4003C τα υλικά είναι ενισχυμένος υδρογονάνθρακας/κεραμικά φύλλα πλαστικού με πολύ το αντιμετωπισμένο αντιστροφή φύλλο αλουμινίου μικρής ακτινοβολίας.

1. Χαμηλότερη απώλεια εισαγωγής

2. Χαμηλό PIM

3. Αυξανόμενη ακεραιότητα σημάτων

4. Υψηλή πυκνότητα κυκλωμάτων

Χαμηλός συντελεστής ζ-άξονα της θερμικής επέκτασης

1. Πολυστρωματική ικανότητα πινάκων

2. Ευελιξία σχεδίου

Αμόλυβδο συμβατό σύστημα διαδικασίας

1. Υψηλής θερμοκρασίας επεξεργασία

2.Meets περιβαλλοντικές ανησυχίες

CAF ανθεκτικό

Η ικανότητα PCB μας (RO4003C LoPro)

Η ικανότητα PCB μας (RO4003C LoPro)
Υλικό PCB:	Κεραμικά φύλλα πλαστικού υδρογονανθράκων
Προσδιορισμός:	RO4003C LoPro
Διηλεκτρική σταθερά:	3.38±0.05
Αρίθμηση στρώματος:	Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB:	12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)
Μέγεθος PCB:	≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει:	Γυμνοί χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης κ.λπ….

Μερικές χαρακτηριστικές εφαρμογές:

1. Ψηφιακές εφαρμογές όπως οι κεντρικοί υπολογιστές, οι δρομολογητές, και τα πίσω αεροπλάνα υψηλής ταχύτητας

2. Κυψελοειδείς κεραίες σταθμών βάσης και ενισχυτές δύναμης

3. LNB για τους άμεσους δορυφόρους ραδιοφωνικής μετάδοσης

4. Ετικέττες προσδιορισμού RF

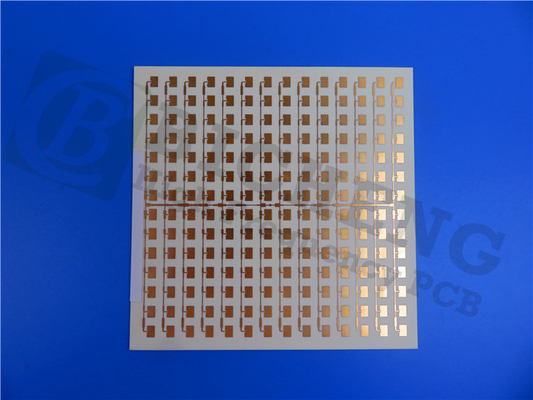

12.7mil Rogers RO4003C LoPro 2 πλαισιωμένο αντίστροφο αντιμετωπισμένο φύλλο αλουμινίου PCB 0

Χαρακτηριστικές ιδιότητες RO4003C LoPro

RO4003C LoPro
Ιδιοκτησία	Χαρακτηριστική αξία	Κατεύθυνση	Μονάδες	Όρος	Μέθοδος δοκιμής
Διηλεκτρική σταθερά, διαδικασία 	3.38 ± 0,05	ζ	--	10 GHz/23°C	ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, σχέδιο 	3.5	ζ	--	8 έως 40 Ghz	Διαφορική μέθοδος μήκους φάσης
Μαύρισμα παράγοντα διασκεδασμού, 	0,0027 0,0021	ζ	--	10 GHz/23°C 2,5 GHz/23°C	ΕΠΙ-TM-650 2.5.5.5
Θερμικό Coeffifi cient  ρ	40	ζ	ppm/°C	-50°C σε 150°C	ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου	1.7 X 1010		MΩ•εκατ.	COND Α	ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας	4.2 X 109		MΩ	COND Α	ΕΠΙ-TM-650 2.5.17.1
Ηλεκτρική δύναμη	31.2(780)	ζ	KV/mm (V/mil)	0.51mm (0,020»)	ΕΠΙ-TM-650 2.5.6.2
Εκτατός συντελεστής	26889(3900)	Υ	MPA (kpsi)	RT	ASTM D638
Εκτατή δύναμη	141 (20,4)	Υ	MPA (kpsi)	RT	ASTM D638
Κάμψης δύναμη	276(40)		MPA (kpsi)		ΕΠΙ-TM-650 2.4.4
Διαστατική σταθερότητα	<0>	Χ, Υ	mm/m (mils/ίντσα)	μετά από χαράξτε +E2/150°C	ΕΠΙ-TM-650 2.4.39A
Coeffifi cient της θερμικής επέκτασης	11	Χ	ppm/°C	-55 σε 288°C	ΕΠΙ-TM-650 2.1.41
	14	Υ
	46	ζ
Tg	>280		°C TMA	Α	ΕΠΙ-TM-650 2.4.24.3
TD	425		°C TGA		ASTM D3850
Θερμική αγωγιμότητα	0,64		W/m/°K	80°C	ASTM C518
Απορρόφηση υγρασίας	0,06		%	βύθιση 0,060» θερμοκρασία 50°C 48 ωρών δειγμάτων	ASTM D570
Πυκνότητα	1.79		gm/cm3	23°C	ASTM D792
Δύναμη φλούδας χαλκού	1.05 (6,0)		N/mm (pli)	μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz. Φύλλο αλουμινίου TC	ΕΠΙ-TM-650 2.4.8
Εύφλεκτο	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ				UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας	Ναι

12.7mil Rogers RO4003C LoPro 2 πλαισιωμένο αντίστροφο αντιμετωπισμένο φύλλο αλουμινίου PCB 1
