Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό βάσεων: | Κεραμικά φύλλα πλαστικού υδρογονανθράκων | Αρίθμηση στρώματος: | Διπλή στρώση, Πολυστρωματική, Υβριδική PCB |
|---|---|---|---|
| Πάχος PCB: | 12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm) | Μέγεθος PCB: | ≤400mm X 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. | Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Η επιφάνεια τελειώνει: | Γυμνοί χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης κ.λπ…. | ||
| Επισημαίνω: | πίνακας PCB 0.5oz Rogers,Πίνακας PCB HASL Rogers,Κεραμικός πίνακας PCB φύλλων πλαστικού υδρογονανθράκων |
||

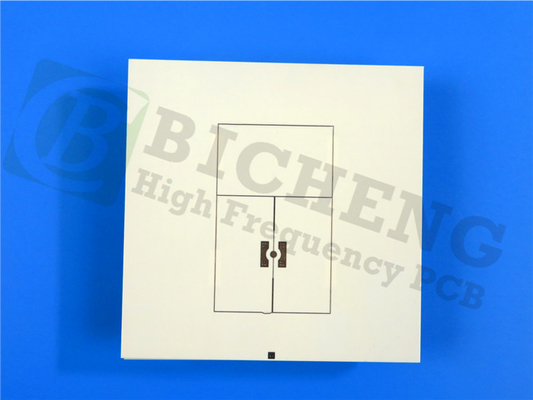

Rogers 4003 αντιμετωπισμένο αντιστροφή φύλλο αλουμινίου PCB 20.7mil RO4003C LoPro μικρής ακτινοβολίας RF με το χρυσό για το χαμηλού θορύβου φραγμό
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Τα φύλλα πλαστικού RO4003C LoPro χρησιμοποιούν την τεχνολογία ενός ιδιόκτητου Rogers που επιτρέπει αντιμετωπισμένο στο αντιστροφή φύλλο αλουμινίου για να συνδέσει με τυποποιημένο RO4003C διηλεκτρικό. Αυτό οδηγεί σε ένα φύλλο πλαστικού με τη χαμηλή απώλεια αγωγών για τη βελτιωμένες απώλεια εισαγωγής και την ακεραιότητα σημάτων διατηρώντας όλες τις άλλες επιθυμητές ιδιότητες του τυποποιημένου φυλλόμορφου συστήματος RO4003C.
Χαρακτηριστικά γνωρίσματα και οφέλη:
RO4003C τα υλικά είναι ενισχυμένος υδρογονάνθρακας/κεραμικά φύλλα πλαστικού με πολύ το αντιμετωπισμένο αντιστροφή φύλλο αλουμινίου μικρής ακτινοβολίας.
1. Χαμηλότερη απώλεια εισαγωγής
2. Χαμηλό PIM
3. Αυξανόμενη ακεραιότητα σημάτων
4. Υψηλή πυκνότητα κυκλωμάτων
Χαμηλός συντελεστής ζ-άξονα της θερμικής επέκτασης
1. Πολυστρωματική ικανότητα πινάκων
2. Ευελιξία σχεδίου
Αμόλυβδο συμβατό σύστημα διαδικασίας
1. Υψηλής θερμοκρασίας επεξεργασία
2. Συναντά τις περιβαλλοντικές ανησυχίες
CAF ανθεκτικό
Η ικανότητα PCB μας (RO4003C LoPro)
| Η ικανότητα PCB μας (RO4003C LoPro) | |
| Υλικό PCB: | Κεραμικά φύλλα πλαστικού υδρογονανθράκων |
| Προσδιορισμός: | RO4003C LoPro |
| Διηλεκτρική σταθερά: | 3.38±0.05 |
| Αρίθμηση στρώματος: | Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB |
| Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Πάχος PCB: | 12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm) |
| Μέγεθος PCB: | ≤400mm Χ 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. |
| Η επιφάνεια τελειώνει: | Γυμνοί χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης κ.λπ…. |
Μερικές χαρακτηριστικές εφαρμογές:
1. Ψηφιακές εφαρμογές όπως οι κεντρικοί υπολογιστές, οι δρομολογητές, και τα πίσω αεροπλάνα υψηλής ταχύτητας
2. Κυψελοειδείς κεραίες σταθμών βάσης και ενισχυτές δύναμης
3. LNB για τους άμεσους δορυφόρους ραδιοφωνικής μετάδοσης
4. Ετικέττες προσδιορισμού RF
Χαρακτηριστικές ιδιότητες RO4003C LoPro
| RO4003C LoPro | |||||
| Ιδιοκτησία | Χαρακτηριστική αξία | Κατεύθυνση | Μονάδες | Όρος | Μέθοδος δοκιμής |
| Διηλεκτρική σταθερά, διαδικασία | 3.38 ± 0,05 | ζ | -- | 10 GHz/23°C | ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline |
| Διηλεκτρική σταθερά, σχέδιο | 3.5 | ζ | -- | 8 έως 40 Ghz | Διαφορική μέθοδος μήκους φάσης |
| Μαύρισμα παράγοντα διασκεδασμού, | 0,0027 0,0021 | ζ | -- | 10 GHz/23°C 2,5 GHz/23°C | ΕΠΙ-TM-650 2.5.5.5 |
| Θερμικό Coeffifi cient ρ | 40 | ζ | ppm/°C | -50°C σε 150°C | ΕΠΙ-TM-650 2.5.5.5 |
| Ειδική αντίσταση όγκου | 1.7 X 1010 | MΩ•εκατ. | COND Α | ΕΠΙ-TM-650 2.5.17.1 | |
| Ειδική αντίσταση επιφάνειας | 4.2 X 109 | MΩ | COND Α | ΕΠΙ-TM-650 2.5.17.1 | |
| Ηλεκτρική δύναμη | 31.2(780) | ζ | KV/mm (V/mil) | 0.51mm (0,020») | ΕΠΙ-TM-650 2.5.6.2 |
| Εκτατός συντελεστής | 26889(3900) | Υ | MPA (kpsi) | RT | ASTM D638 |
| Εκτατή δύναμη | 141 (20,4) | Υ | MPA (kpsi) | RT | ASTM D638 |
| Κάμψης δύναμη | 276(40) | MPA (kpsi) | ΕΠΙ-TM-650 2.4.4 | ||
| Διαστατική σταθερότητα | <0> | Χ, Υ | mm/m (mils/ίντσα) | μετά από χαράξτε +E2/150°C | ΕΠΙ-TM-650 2.4.39A |
| Coeffifi cient της θερμικής επέκτασης | 11 | Χ | ppm/°C | -55 σε 288°C | ΕΠΙ-TM-650 2.1.41 |
| 14 | Υ | ||||
| 46 | ζ | ||||
| Tg | >280 | °C TMA | Α | ΕΠΙ-TM-650 2.4.24.3 | |
| TD | 425 | °C TGA | ASTM D3850 | ||
| Θερμική αγωγιμότητα | 0,64 | W/m/°K | 80°C | ASTM C518 | |
| Απορρόφηση υγρασίας | 0,06 | % | βύθιση 0,060» θερμοκρασία 50°C 48 ωρών δειγμάτων | ASTM D570 | |
| Πυκνότητα | 1.79 | gm/cm3 | 23°C | ASTM D792 | |
| Δύναμη φλούδας χαλκού | 1.05 (6,0) | N/mm (pli) | μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz. Φύλλο αλουμινίου TC | ΕΠΙ-TM-650 2.4.8 | |
| Εύφλεκτο | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | UL 94 | |||
| Αμόλυβδο συμβατό σύστημα διαδικασίας | Ναι | ||||
