χρυσό PCB βύθισης 30mil Rogers TC350 για τοποθετημένους τους πύργος ενισχυτές

χρυσό PCB βύθισης 30mil Rogers TC350 για τοποθετημένους τους πύργος ενισχυτές

MOQ: 1pcs
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-140.V1.0
Υλικό βάσεων:
Το υφαμένο φίμπεργκλας που ενισχύθηκαν, κεραμική γεμισμένη, PTFE βάσισαν το σύνθετο
Αρίθμηση στρώματος:
Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Πάχος PCB:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB:
≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως:
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Η επιφάνεια τελειώνει:
Γυμνοί χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης κ.λπ….
Επισημαίνω:

Χρυσό PCB βύθισης Rogers TC350

,

30mil χρυσό PCB βύθισης

,

Τοποθετημένο πύργος χρυσό PCB βύθισης ενισχυτών

Περιγραφή προϊόντος



Πλαισιωμένο διπλάσιο PCB που στηρίζεται σε 30mil Rogers TC350 με το χρυσό βύθισης για τοποθετημένους τους πύργος ενισχυτές



TC350 των Rogers είναι ένα υφαμένο φίμπεργκλας που ενισχύονται, κεραμική γεμισμένη, βασισμένο στο PTFE σύνθετο για τη χρήση δεδομένου ότι κάνοντας το τυπωμένο κύκλωμα board.TC350 έχει ως σκοπό να παρέχει την ενισχυμένη θερμότητα-μεταφορά μέσω της θερμικής αγωγιμότητας «καλύτερος--κατηγορίας», μειώνοντας τη διηλεκτρική απώλεια και την απώλεια εισαγωγής. Οι χαμηλότερες απώλειες οδηγούν στα υψηλότερα κέρδη ενισχυτών και κεραιών/τις αποδοτικότητες.



Χαρακτηριστικά γνωρίσματα & οφέλη:

1. Η αυξανόμενη θερμική αγωγιμότητα TC350 παρέχει το χειρισμό υψηλότερης δύναμης, μειώνει τις δυναμικές ζώνες και βελτιώνει την αξιοπιστία συσκευών. Αυτό οδηγεί στις μειωμένες θερμοκρασίες συνδέσεων και επεκτείνει τη ζωή των ενεργών συστατικών, η οποία είναι κρίσιμη για τη βελτίωση της αξιοπιστίας ενισχυτών δύναμης, την επέκταση MTBF και τη μείωση των δαπανών εξουσιοδότησης.



2. TC350 έχει την άριστη σταθερότητα διηλεκτρικής σταθεράς πέρα από μια ευρεία σειρά θερμοκρασίας. Αυτό βοηθά τους σχεδιαστές ενισχυτών και κεραιών δύναμης να μεγιστοποιήσουν το κέρδος και να ελαχιστοποιήσουν το νεκρό εύρος ζώνης που χάνεται στην κλίση διηλεκτρικής σταθεράς καθώς η λειτουργούσα θερμοκρασία αλλάζει.



3. TC350 απολαμβάνει έναν ισχυρό δεσμό στο χαλκό, που χρησιμοποιεί το βαθμό μικροκυμάτων, χαλκός μικρής ακτινοβολίας. Αυτό οδηγεί ακόμα στη χαμηλότερη απώλεια εισαγωγής λόγω των απωλειών επίδρασης δερμάτων χαλκού που είναι προφανέστερες στις υψηλότερες συχνότητες RF και μικροκυμάτων.



Οι ικανότητες PCB μας (TC350)

Η ικανότητα PCB μας (TC350)
Υλικό PCB: Το υφαμένο φίμπεργκλας που ενισχύθηκαν, κεραμική γεμισμένη, PTFE βάσισαν το σύνθετο
Προσδιορισμός: TC350
Διηλεκτρική σταθερά: 3.5±0.05
Θερμική αγωγιμότητα 0,72 w/m-Κ
Παράγοντας διασκεδασμού Df το .002@10 Ghz
Αρίθμηση στρώματος: Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης κ.λπ….



Χαρακτηριστικές εφαρμογές:

1. Διαιρέτες συνδυαστών και δύναμης μικροκυμάτων

2. Ενισχυτές, φίλτρα και συζευκτήρες δύναμης

3. Τοποθετημένοι πύργος ενισχυτές (TMA) και τοποθετημένοι πύργος ενισχυτές (TMB)

4. Θερμικά ανακυκλωμένες κεραίες ευαίσθητες στη διηλεκτρική κλίση

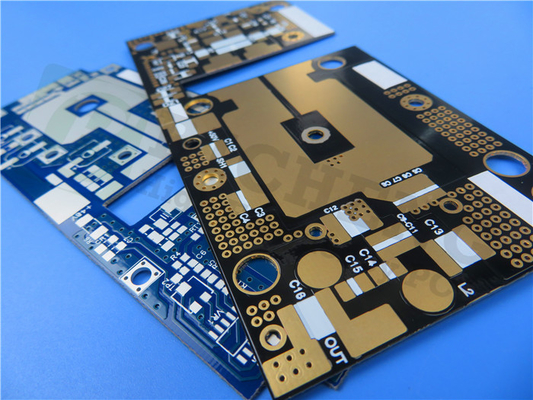

χρυσό PCB βύθισης 30mil Rogers TC350 για τοποθετημένους τους πύργος ενισχυτές 0



Χαρακτηριστικές ιδιότητες TC350

Χαρακτηριστικές ιδιότητες: TC350
Ιδιοκτησία Μονάδες Αξία Δοκιμή Merthod
1. Ηλεκτρικές ιδιότητες
Διηλεκτρική σταθερά (μπορεί να ποικίλει από το πάχος)
@1 MHZ - 3.50 ΕΠΙ TM-650 2.5.5.3
@1.8 Ghz - 3.50 ΗΧΗΡΗ ΚΟΙΛΟΤΗΤΑ
@10 Ghz - 3.50 ΕΠΙ TM-650 2.5.5.5
Παράγοντας διασκεδασμού
@1 MHZ - 0,0015 ΕΠΙ TM-650 2.5.5.3
@1.8 Ghz - 0,0018 ΗΧΗΡΗ ΚΟΙΛΟΤΗΤΑ
@10 Ghz - 0,0020 ΕΠΙ TM-650 2.5.5.5
Συντελεστής θερμοκρασίας διηλεκτρικού -
TC ρ @ 10 Ghz (- 40-150°C) ppm/ºC -9 ΕΠΙ TM-650 2.5.5.5
Ειδική αντίσταση όγκου
C96/35/90 MΩ-εκατ. 7.4x106 ΕΠΙ TM-650 2.5.17.1
E24/125 MΩ-εκατ. 1.4x108
Ειδική αντίσταση επιφάνειας
C96/35/90 3.2x107 ΕΠΙ TM-650 2.5.17.1
E24/125 4.3x108 ΕΠΙ TM-650 2.5.17.1
Ηλεκτρική δύναμη Βολτ/mil (kV/mm) 780 (31) ΕΠΙ TM-650 2.5.6.2
Διηλεκτρική διακοπή kV 40 ΕΠΙ TM-650 2.5.6
Αντίσταση τόξων SEC >240 ΕΠΙ TM-650 2.5.1
2.Thermal ιδιότητες
Θερμοκρασία αποσύνθεσης (TD)
Αρχικός °C 520 ΕΠΙ TM-650 2.4.24.6
5% °C 567 ΕΠΙ TM-650 2.4.24.6
T260 λ. >60 ΕΠΙ TM-650 2.4.24.1
T288 λ. >60 ΕΠΙ TM-650 2.4.24.1
T300 λ. >60 ΕΠΙ TM-650 2.4.24.1
Θερμική επέκταση, CTE (Χ, Υ) 50-150ºC ppm/ºC 7, 7 ΕΠΙ TM-650 2.4.41
Θερμική επέκταση, CTE (ζ) 50-150ºC ppm/ºC 12 ΕΠΙ TM-650 2.4.24
% επέκτασης ζ-άξονα (50-260ºC) % 1.2 ΕΠΙ TM-650 2.4.24
3. Μηχανικές ιδιότητες
Δύναμη φλούδας στο χαλκό (1 μικρό oz/35)
Μετά από τη θερμική πίεση lb/in (N/mm) 7 (1,2) ΕΠΙ TM-650 2.4.8
Στις ανυψωμένες θερμοκρασίες (150ºC) lb/in (N/mm) 9 (1,6) ΕΠΙ TM-650 2.4.8.2
Μετά από τις λύσεις διαδικασίας lb/in (N/mm) 7 (1,2) ΕΠΙ TM-650 2.4.8
Συντελεστής νεολαιών kpsi (MPA)   ΕΠΙ TM-650 2.4.18.3
Κάμψης δύναμη (μηχανή/σταυρός) kpsi (MPA) 14/10 (97/69) ΕΠΙ TM-650 2.4.4
Εκτατή δύναμη (μηχανή/σταυρός) kpsi (MPA) 11/8 (76/55) ΕΠΙ TM-650 2.4.18.3
Συμπιεστικός συντελεστής kpsi (MPA)   ASTM Δ-3410
Αναλογία Poisson -   ASTM Δ-3039
4. Σωματικές ιδιότητες
Απορρόφηση νερού % 0,05 ΕΠΙ TM-650 2.6.2.1
Πυκνότητα, περιβαλλοντικό 23ºC g/cm3 2.30 Μέθοδος Α ASTM D792
Θερμική αγωγιμότητα W/mK 0,72 ASTM D5470
Συγκεκριμένη θερμότητα J/gK 0,90 ASTM D5470
Εύφλεκτο κατηγορία V0 Ul-94
Outgassing της NASA, 125ºC, ≤10 - 6 torr
Συνολική μαζική απώλεια % 0,02 NASA SP-Ρ-0022A
Συλλεχθείσες πτητικές ουσίες % 0,01 NASA SP-Ρ-0022A
Υδρατμός που ανακτάται % 0,01 NASA SP-Ρ-0022A
