RO4003C LoPro διπλή πλαισιωμένη 2oz τυπωμένη συνήθεια κυκλωμάτων πυκνότητα κυκλωμάτων πινάκων υψηλή

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

PCB πυρήνων μετάλλων

Επικοινωνήστε μαζί μας

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Επικοινωνήστε τώρα

RO4003C LoPro διπλή πλαισιωμένη 2oz τυπωμένη συνήθεια κυκλωμάτων πυκνότητα κυκλωμάτων πινάκων υψηλή

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-130.V1.0

Υλικό βάσεων:

Κεραμικά φύλλα πλαστικού υδρογονανθράκων

Αρίθμηση στρώματος:

Διπλή στρώση, Πολυστρωματική, Υβριδική PCB

Μέγεθος PCB:

≤400mm X 500mm

Πάχος PCB:

12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)

Μάσκα ύλης συγκολλήσεως:

Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.

Βάρος χαλκού:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Η επιφάνεια τελειώνει:

Γυμνοί χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης κ.λπ….

Επισημαίνω:

Πλαισιωμένος διπλάσιο τυπωμένος συνήθεια πίνακας κυκλωμάτων

2oz τυπωμένος συνήθεια πίνακας κυκλωμάτων

2oz PCB χαλκού

Περιγραφή προϊόντος

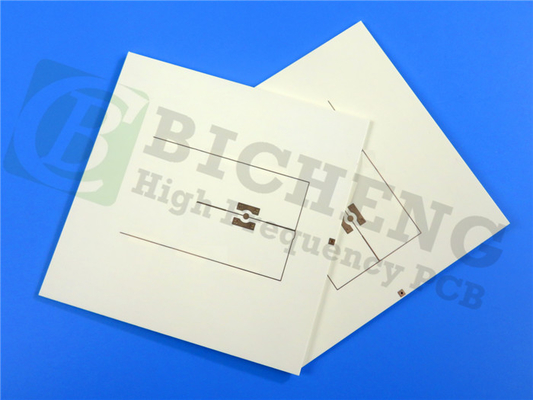

Το διπλό PCB Rogers στρώματος που στηρίχτηκε 16,7 mil RO4003C LoPro στην αντιστροφή μεταχειρίστηκε το φύλλο αλουμινίου για τους δρομολογητές, τους κεντρικούς υπολογιστές κ.λπ.

Τα φύλλα πλαστικού RO4003C LoPro χρησιμοποιούν την τεχνολογία ενός ιδιόκτητου Rogers που επιτρέπει αντιμετωπισμένο στο αντιστροφή φύλλο αλουμινίου για να συνδέσει με τυποποιημένο RO4003C διηλεκτρικό. Αυτό οδηγεί σε ένα φύλλο πλαστικού με τη χαμηλή απώλεια αγωγών για τη βελτιωμένες απώλεια εισαγωγής και την ακεραιότητα σημάτων διατηρώντας όλες τις άλλες επιθυμητές ιδιότητες του τυποποιημένου φυλλόμορφου συστήματος RO4003C.

Χαρακτηριστικά γνωρίσματα και οφέλη:

RO4003C τα υλικά είναι ενισχυμένος υδρογονάνθρακας/κεραμικά φύλλα πλαστικού με πολύ το αντιμετωπισμένο αντιστροφή φύλλο αλουμινίου μικρής ακτινοβολίας.

1. Χαμηλότερη απώλεια εισαγωγής

2. Χαμηλό PIM

3. Αυξανόμενη ακεραιότητα σημάτων

4. Υψηλή πυκνότητα κυκλωμάτων

Χαμηλός συντελεστής ζ-άξονα της θερμικής επέκτασης

1. Πολυστρωματική ικανότητα πινάκων

2. Ευελιξία σχεδίου

Αμόλυβδο συμβατό σύστημα διαδικασίας

1. Υψηλής θερμοκρασίας επεξεργασία

2. Συναντά τις περιβαλλοντικές ανησυχίες

CAF ανθεκτικό

Η ικανότητα PCB μας (RO4003C LoPro)

Υλικό PCB:	Κεραμικά φύλλα πλαστικού υδρογονανθράκων
Προσδιορισμός:	RO4003C LoPro
Διηλεκτρική σταθερά:	3.38±0.05
Αρίθμηση στρώματος:	Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB:	12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)
Μέγεθος PCB:	≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει:	Γυμνοί χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης κ.λπ….

Μερικές χαρακτηριστικές εφαρμογές:

1. Ψηφιακές εφαρμογές όπως οι κεντρικοί υπολογιστές, οι δρομολογητές, και τα πίσω αεροπλάνα υψηλής ταχύτητας

2. Κυψελοειδείς κεραίες σταθμών βάσης και ενισχυτές δύναμης

3. LNB για τους άμεσους δορυφόρους ραδιοφωνικής μετάδοσης

4. Ετικέττες προσδιορισμού RF

Χαρακτηριστικές ιδιότητες RO4003C LoPro

Ιδιοκτησία	Χαρακτηριστική αξία	Κατεύθυνση	Μονάδες	Όρος	Μέθοδος δοκιμής
Διηλεκτρική σταθερά, διαδικασία 	3.38 ± 0,05	ζ	--	10 GHz/23°C	ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, σχέδιο 	3.5	ζ	--	8 έως 40 Ghz	Διαφορική μέθοδος μήκους φάσης
Μαύρισμα παράγοντα διασκεδασμού, 	0,0027 0,0021	ζ	--	10 GHz/23°C 2,5 GHz/23°C	ΕΠΙ-TM-650 2.5.5.5
Θερμικό Coeffifi cient  ρ	40	ζ	ppm/°C	-50°C σε 150°C	ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου	1.7 X 1010		MΩ•εκατ.	COND Α	ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας	4.2 X 109		MΩ	COND Α	ΕΠΙ-TM-650 2.5.17.1
Ηλεκτρική δύναμη	31.2(780)	ζ	KV/mm (V/mil)	0.51mm (0,020»)	ΕΠΙ-TM-650 2.5.6.2
Εκτατός συντελεστής	26889(3900)	Υ	MPA (kpsi)	RT	ASTM D638
Εκτατή δύναμη	141 (20,4)	Υ	MPA (kpsi)	RT	ASTM D638
Κάμψης δύναμη	276(40)		MPA (kpsi)		ΕΠΙ-TM-650 2.4.4
Διαστατική σταθερότητα	<0>	Χ, Υ	mm/m (mils/ίντσα)	μετά από χαράξτε +E2/150°C	ΕΠΙ-TM-650 2.4.39A
Coeffifi cient της θερμικής επέκτασης	11	Χ	ppm/°C	-55 σε 288°C	ΕΠΙ-TM-650 2.1.41
	14	Υ
	46	ζ
Tg	>280		°C TMA	Α	ΕΠΙ-TM-650 2.4.24.3
TD	425		°C TGA		ASTM D3850
Θερμική αγωγιμότητα	0,64		W/m/°K	80°C	ASTM C518
Απορρόφηση υγρασίας	0,06		%	βύθιση 0,060» θερμοκρασία 50°C 48 ωρών δειγμάτων	ASTM D570
Πυκνότητα	1.79		gm/cm3	23°C	ASTM D792
Δύναμη φλούδας χαλκού	1.05 (6,0)		N/mm (pli)	μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz. Φύλλο αλουμινίου TC	ΕΠΙ-TM-650 2.4.8
Εύφλεκτο	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ				UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας	Ναι

RO4003C LoPro διπλή πλαισιωμένη 2oz τυπωμένη συνήθεια κυκλωμάτων πυκνότητα κυκλωμάτων πινάκων υψηλή 0
