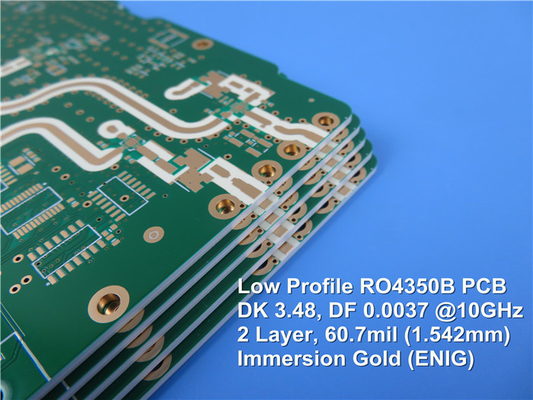

60.7mil RO4350B LoPro Πίνακας PCB Rogers για τα πίσω αεροπλάνα υψηλής ταχύτητας

MOQ:	1pcs
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-137.V1.0

Υλικό βάσεων:

Κεραμικά φύλλα πλαστικού υδρογονανθράκων

Αρίθμηση στρώματος:

Διπλή στρώση, Πολυστρωματική, Υβριδική PCB

Μέγεθος PCB:

≤400mm X 500mm

Πάχος PCB:

10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil

Μάσκα ύλης συγκολλήσεως:

Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.

Βάρος χαλκού:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Η επιφάνεια τελειώνει:

Γυμνοί χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης κ.λπ….

Επισημαίνω:

Πίνακας PCB RO4350B LoPro Rogers

πίνακας PCB 60.7mil Rogers

Πίνακας PCB Rogers υδρογονανθράκων

Περιγραφή προϊόντος

ρεualLayer Rogers PCB Ενσωματωμένο60.7 εκ. RO4350ΒΑντίστροφη επεξεργασμένη μεμβράνη LoProΜε την ENIGΓιαHighμικρόκατούρησεσιακΠλωρίδες

Τα ελάσματα LoPro RO4350B χρησιμοποιούν μια αποκλειστική τεχνολογία της Rogers που επιτρέπει στο φύλλο που έχει υποστεί αντίστροφη επεξεργασία να κολλήσει με το τυπικό διηλεκτρικό RO4350B.Αυτό έχει ως αποτέλεσμα ένα laminate με χαμηλή απώλεια αγωγού για βελτιωμένη απώλεια εισαγωγής και ακεραιότητα σήματος, διατηρώντας παράλληλα όλα τα άλλα επιθυμητά χαρακτηριστικά του τυπικού συστήματος laminate RO4350B.

Χαρακτηριστικά και πλεονεκτήματα:

Τα υλικά RO4350B είναι ενισχυμένα ελάσματα από υδρογονάνθρακα/κεραμικά με πολύ χαμηλού προφίλ φύλλο με ανάστροφη επεξεργασία.

1. Μικρότερη απώλεια εισαγωγής

2. Χαμηλό PIM

3. Αυξημένη ακεραιότητα σήματος

4. Υψηλή πυκνότητα κυκλώματος

Χαμηλός συντελεστής θερμικής διαστολής του άξονα Z

1. Δυνατότητα πλακέτας πολλαπλών στρώσεων

2. Ευελιξία σχεδιασμού

Συμβατή διαδικασία χωρίς μόλυβδο

1. Επεξεργασία υψηλής θερμοκρασίας

2. Ανταποκρίνεται σε περιβαλλοντικές ανησυχίες

Ανθεκτικό στο CAF

Η ικανότητά μας PCB (RO4350ΒLoPro)

Υλικό PCB:	Υδρογονανθρακικά Κεραμικά Ελάσματα
Ονομασία:	RO4350B LoPro
Διηλεκτρική σταθερά:	3,48±0,05
Αριθμός επιπέδων:	Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Βάρος χαλκού:	0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Πάχος PCB:	10,7mil (0,272mm), 14mil (0,356mm), 17,3mil (0,439mm), 20,7mil (0,526mm), 30,7mil (0,780mm), 60,7mil (1,542mm)
Μέγεθος PCB:	≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Φινίρισμα επιφάνειας:	Γυμνός χαλκός, HASL, ENIG, OSP, κασσίτερος εμβάπτισης κ.λπ..

Μερικές τυπικές εφαρμογές:

1. Ψηφιακές εφαρμογές όπως διακομιστές, δρομολογητές και αεροπλάνα επιστροφής υψηλής ταχύτητας

2. Κεραίες σταθμών βάσης κινητής τηλεφωνίας και ενισχυτές ισχύος

3. LNB για δορυφόρους απευθείας μετάδοσης

4. Ετικέτες αναγνώρισης RF

60.7mil RO4350B LoPro Πίνακας PCB Rogers για τα πίσω αεροπλάνα υψηλής ταχύτητας 0

Τυπικές ιδιότητες του RO4350ΒLoPro

Ιδιοκτησία	Τυπική αξία	Κατεύθυνση	Μονάδες	Κατάσταση	Μέθοδος ελέγχου
Διηλεκτρική σταθερά, διεργασία	3,48 ± 0,05	z	--	10 GHz/23°C	IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα
Διηλεκτρική σταθερά, Σχεδίαση	3,55	z	--	8 έως 40 GHz	Μέθοδος διαφορικού μήκους φάσης
Μαύρισμα με παράγοντα διάχυσης,	0,0037 0,0031	z	--	10 GHz/23°C 2,5 GHz/23°C	IPC-TM-650 2.5.5.5
Θερμικός συντελεστής τουr	50	z	ppm/°C	-50°C έως 150°C	IPC-TM-650 2.5.5.5
Αντίσταση όγκου	1,2 Χ 10¹⁰		MΩ•cm	ΚΟΝΤ Α	IPC-TM-650 2.5.17.1
Επιφανειακή αντίσταση	5,7 Χ 10⁹		MΩ	ΚΟΝΤ Α	IPC-TM-650 2.5.17.1
Ηλεκτρική Αντοχή	31.2(780)	z	KV/mm (V/mil)	0,51 mm (0,020”)	IPC-TM-650 2.5.6.2
Μέτρο εφελκυσμού	11473(1664)	Υ	MPa(kpsi)	RT	ASTM D638
Αντοχή εφελκυσμού	175(25.4)	Υ	MPa(kpsi)	RT	ASTM D638
Δύναμη κάμψης	255(37)		MPa(kpsi)		IPC-TM-650 2.4.4
Σταθερότητα διαστάσεων	<0,5	Χ, Υ	mm/m(mils/ίντσα)	μετά από χάραξη +E2/150°C	IPC-TM-650 2.4.39A
Συντελεστής Θερμικής Διαστολής	14	Χ	ppm/°C	-55 έως 288°C	IPC-TM-650 2.1.41
	16	y
	35	z
Tg	>280		°C TMA	ΕΝΑ	IPC-TM-650 2.4.24.3
Td	390		°C TGA		ASTM D3850
Θερμική αγωγιμότητα	0,62		W/m/°K	80°C	ASTM C518
Απορρόφηση υγρασίας	0,06		%	48 ώρες εμβάπτιση 0,060” δείγματος Θερμοκρασία 50°C	ASTM D570
Πυκνότητα	1,86		gm/cm³	23°C	ASTM D792
Αντοχή φλοιού χαλκού	0,88 (5,0)		N/mm(pli)	μετά τη συγκόλληση float 1 oz.Φύλλο TC	IPC-TM-650 2.4.8
Ευφλεκτότητα	V-0				UL 94
Συμβατή διαδικασία χωρίς μόλυβδο	Ναί

60.7mil RO4350B LoPro Πίνακας PCB Rogers για τα πίσω αεροπλάνα υψηλής ταχύτητας 1
