Χρυσός TC350 30mil Rogers πίνακας PCB βύθισης για τοποθετημένους τους πύργος ενισχυτές

Χρυσός TC350 30mil Rogers πίνακας PCB βύθισης για τοποθετημένους τους πύργος ενισχυτές

MOQ: 1pcs
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-140.V1.0
Υλικό βάσεων:
Το υφαμένο φίμπεργκλας που ενισχύθηκαν, κεραμική γεμισμένη, PTFE βάσισαν το σύνθετο
Αρίθμηση στρώματος:
Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Μέγεθος PCB:
≤400mm X 500mm
Πάχος PCB:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Μάσκα ύλης συγκολλήσεως:
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Η επιφάνεια τελειώνει:
Γυμνοί χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης κ.λπ….
Επισημαίνω:

πίνακας PCB 30mil Rogers

,

Χρυσός πίνακας PCB Rogers βύθισης

,

Πίνακας PCB IATF16949 Rogers

Περιγραφή προϊόντος

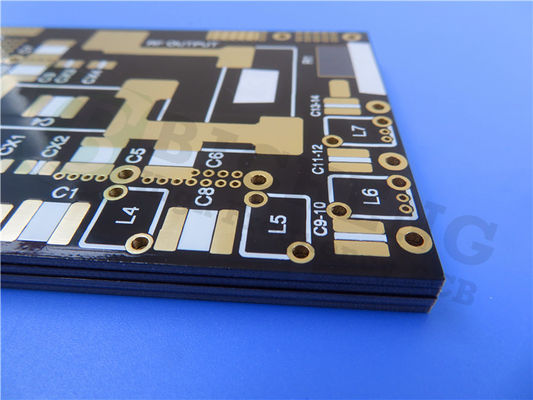

PCB διπλής όψης κατασκευασμένο σε 30mil Rogers TC350 με χρυσό εμβάπτισης γιαΕνισχυτές που τοποθετούνται σε πύργο

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)



Το TC350 της Rogers είναι ένα σύνθετο υλικό ενισχυμένο με υφαντό υαλοβάμβακα, κεραμικό, με βάση το PTFE για χρήση ως κατασκευή πλακέτας τυπωμένου κυκλώματος. Το TC350 έχει σχεδιαστεί για να παρέχει βελτιωμένη μεταφορά θερμότητας μέσω θερμικής αγωγιμότητας "Best-In-Class", ενώ μειώνει την απώλεια διηλεκτρικής και την απώλεια εισαγωγής .Οι μικρότερες απώλειες έχουν ως αποτέλεσμα υψηλότερα κέρδη/αποδόσεις ενισχυτή και κεραίας.



Χαρακτηριστικά & Πλεονεκτήματα:

1. Η αυξημένη θερμική αγωγιμότητα του TC350 παρέχει υψηλότερο χειρισμό ισχύος, μειώνει τα hot-spots και βελτιώνει την αξιοπιστία της συσκευής.Αυτό έχει ως αποτέλεσμα μειωμένες θερμοκρασίες διασταύρωσης και παρατείνει τη διάρκεια ζωής των ενεργών εξαρτημάτων, κάτι που είναι κρίσιμο για τη βελτίωση της αξιοπιστίας του ενισχυτή ισχύος, την επέκταση του MTBF και τη μείωση του κόστους εγγύησης.



2. Το TC350 έχει εξαιρετική Διηλεκτρική Σταθερή Σταθερότητα σε ένα ευρύ φάσμα θερμοκρασιών.Αυτό βοηθά τους σχεδιαστές του ενισχυτή ισχύος και της κεραίας να μεγιστοποιήσουν το κέρδος και να ελαχιστοποιήσουν το νεκρό εύρος ζώνης που χάνεται από τη μετατόπιση της διηλεκτρικής σταθεράς καθώς αλλάζει η θερμοκρασία λειτουργίας.



3. Το TC350 απολαμβάνει ισχυρό δεσμό με τον χαλκό, χρησιμοποιώντας χαλκό ποιότητας μικροκυμάτων, χαμηλού προφίλ.Αυτό έχει ως αποτέλεσμα ακόμη μικρότερη απώλεια εισαγωγής λόγω των απωλειών χαλκού λόγω δερματικής επίδρασης που είναι πιο εμφανείς σε υψηλότερες συχνότητες ραδιοσυχνοτήτων και μικροκυμάτων.



Οι δυνατότητες PCB μας (TC350)

Υλικό PCB: Υφαντό ενισχυμένο με υαλοβάμβακα, γεμισμένο με κεραμικό, σύνθετο υλικό με βάση το PTFE
Ονομασία: TC350
Διηλεκτρική σταθερά: 3,5±0,05
Θερμική αγωγιμότητα 0,72 W/mK
Συντελεστής διάχυσης Df .002@10 GHz
Αριθμός επιπέδων: Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Βάρος χαλκού: 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Πάχος PCB: 10mil (0,254mm), 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm)
Μέγεθος PCB: ≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Φινίρισμα επιφάνειας: Γυμνός χαλκός, HASL, ENIG, OSP, κασσίτερος εμβάπτισης κ.λπ..





Τυπικές εφαρμογές:

1. Συνδυαστής μικροκυμάτων και διαιρέτες ισχύος

2. Ενισχυτές ισχύος, φίλτρα και συζεύκτες

3. Ενισχυτές που τοποθετούνται σε πύργο (TMA) και ενισχυτές που τοποθετούνται στον πύργο (TMB)

4. Θερμικά κυκλοποιημένες κεραίες ευαίσθητες στη διηλεκτρική μετατόπιση



Τυπικές ιδιότητεςτου TC350

Ιδιοκτησία Μονάδες αξία Μέθοδος δοκιμής
1. Ηλεκτρικές Ιδιότητες
Διηλεκτρική σταθερά (μπορεί να ποικίλλει ανάλογα με το πάχος)
@1 MHz - 3,50 IPC TM-650 2.5.5.3
@1,8 GHz - 3,50 ΑΝΗΧΗΜΑΤΙΚΗ ΚΟΙΛΟΤΗΤΑ
@10 GHz - 3,50 IPC TM-650 2.5.5.5
Συντελεστής διάχυσης
@1 MHz - 0,0015 IPC TM-650 2.5.5.3
@1,8 GHz - 0,0018 ΑΝΗΧΗΜΑΤΙΚΗ ΚΟΙΛΟΤΗΤΑ
@10 GHz - 0,0020 IPC TM-650 2.5.5.5
Συντελεστής Θερμοκρασίας Διηλεκτρικού -
TC r @ 10 GHz (-40-150°C) ppm/ºC -9 IPC TM-650 2.5.5.5
Αντίσταση όγκου
C96/35/90 MΩ-cm 7,4x106 IPC TM-650 2.5.17.1
Ε24/125 MΩ-cm 1,4x108
Επιφανειακή αντίσταση
C96/35/90 3,2x107 IPC TM-650 2.5.17.1
Ε24/125 4,3x108 IPC TM-650 2.5.17.1
Ηλεκτρική Αντοχή Volts/mil (kV/mm) 780 (31) IPC TM-650 2.5.6.2
Διηλεκτρική Βλάβη kV 40 IPC TM-650 2.5.6
Αντίσταση τόξου δευτ >240 IPC TM-650 2.5.1
2.Θερμικές ιδιότητες
Θερμοκρασία αποσύνθεσης (Td)
Αρχικός °C 520 IPC TM-650 2.4.24.6
5% °C 567 IPC TM-650 2.4.24.6
Τ260 ελάχ >60 IPC TM-650 2.4.24.1
Τ288 ελάχ >60 IPC TM-650 2.4.24.1
T300 ελάχ >60 IPC TM-650 2.4.24.1
Θερμική διαστολή, CTE (x,y) 50-150ºC ppm/ºC 7, 7 IPC TM-650 2.4.41
Θερμική διαστολή, CTE (z) 50-150ºC ppm/ºC 12 IPC TM-650 2.4.24
% επέκταση του άξονα z (50-260ºC) % 1.2 IPC TM-650 2.4.24
3. Μηχανικές ιδιότητες
Αντοχή απολέπισης σε χαλκό (1 oz/35 micron)
Μετά από Θερμική Καταπόνηση lb/in (N/mm) 7 (1.2) IPC TM-650 2.4.8
Σε υψηλές θερμοκρασίες (150ºC) lb/in (N/mm) 9 (1,6) IPC TM-650 2.4.8.2
Λύσεις μετά τη διαδικασία lb/in (N/mm) 7 (1.2) IPC TM-650 2.4.8
Modulus του Young kpsi (MPa)   IPC TM-650 2.4.18.3
Αντοχή σε κάμψη (Μηχανή/Σταυρός) kpsi (MPa) 14/10 (97/69) IPC TM-650 2.4.4
Αντοχή σε εφελκυσμό (Μηχανή/Σταυρός) kpsi (MPa) 11/8 (76/55) IPC TM-650 2.4.18.3
Συντελεστής Θλίψης kpsi (MPa)   ASTM D-3410
Αναλογία Poisson -   ASTM D-3039
4. Φυσικές Ιδιότητες
Απορρόφηση νερού % 0,05 IPC TM-650 2.6.2.1
Πυκνότητα, περιβάλλοντος 23ºC g/cm3 2.30 Μέθοδος ASTM D792 Α
Θερμική αγωγιμότητα W/mK 0,72 ASTMD5470
Ειδική Θερμότητα J/gK 0,90 ASTM D5470
Ευφλεκτότητα τάξη V0 UL-94
NASA Outgassing, 125ºC, ≤10- 6 torr
Συνολική Μαζική Απώλεια % 0,02 NASA SP-R-0022A
Συλλεγμένα Πτητικά % 0,01 NASA SP-R-0022A
Ανακτήθηκαν υδρατμοί % 0,01 NASA SP-R-0022A
