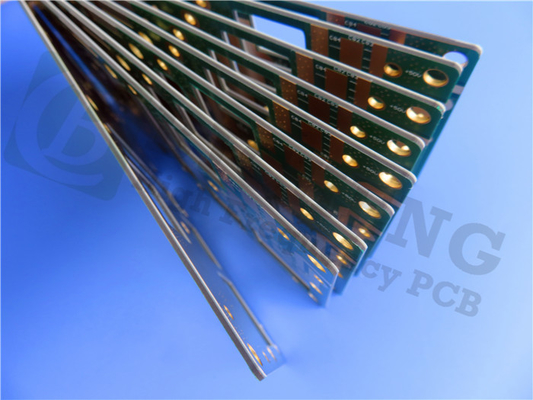

πίνακας PCB 15mil TMM10 Rogers με την πράσινη μάσκα ύλης συγκολλήσεως για τους ελεγκτές τσιπ

πίνακας PCB 15mil TMM10 Rogers με την πράσινη μάσκα ύλης συγκολλήσεως για τους ελεγκτές τσιπ

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-148.V1.0
Υλικό βάσεων:
Κεραμικός, υδρογονάνθρακας, Thermoset πολυμερή σύνθετα
Αρίθμηση στρώματος:
Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Μέγεθος PCB:
≤400mm X 500mm
Πάχος PCB:
15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm),
Μάσκα ύλης συγκολλήσεως:
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Η επιφάνεια τελειώνει:
Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….
Επισημαίνω:

Πίνακας PCB TMM10 Rogers

,

πίνακας PCB 15mil Rogers

,

Τυπωμένος πίνακας κυκλωμάτων TMM10 Rogers

Περιγραφή προϊόντος



PCB υψηλής συχνότητας Rogers 15mil TMM10 με τη χρυσή και πράσινη μάσκα ύλης συγκολλήσεως βύθισης για τους ελεγκτές τσιπ

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Thermoset TMM10 των Rogers τα υλικά μικροκυμάτων είναι κεραμικά, υδρογονάνθρακας, thermoset πολυμερή σύνθετα που σχεδιάζονται για τις υψηλές καλύπτω-μέσω-τρυπών stripline και microstrip αξιοπιστίας εφαρμογές.



Τα ηλεκτρικά και μηχανικά χαρακτηριστικά των φύλλων πλαστικού TMM10 συνδυάζουν πολλών από τα πλεονεκτήματα των κεραμικών και συμβατικών φύλλων πλαστικού κυκλωμάτων μικροκυμάτων PTFE χωρίς την ανάγκη για τις συγκεκριμένες διαδικασίες παραγωγής χαρακτηριστικές αυτών των υλικών.



Ο θερμικός συντελεστής της διηλεκτρικής σταθεράς των φύλλων πλαστικού TMM10 είναι χαρακτηριστικά λιγότερο από 30 ppm/°C, το οποίο είναι εξαιρετικά - χαμηλός. Το υλικό μπορεί να παραγάγει την υψηλή αξιοπιστία που καλύπτεται μέσω των τρυπών με ελάχιστο χαράζει τις τιμές διακένωσης χάρι στους ισοτροπικούς συντελεστές θερμικής επέκτασής του, οι οποίοι εξαιρετικά πολύ αντιστοιχούνται εκείνους του χαλκού. Επιπλέον, η θερμική αγωγιμότητα των φύλλων πλαστικού TMM10 είναι περίπου δύο φορές υψηλότερη από αυτό των συμβατικών φύλλων πλαστικού PTFE/ceramic, που καθιστά το ευκολότερο να αφαιρέσει τη θερμότητα από το σύστημα.



Οι thermoset ρητίνες που χρησιμοποιούνται στα φύλλα πλαστικού TMM10 τους αποτρέπουν από τη χαλάρωση όταν θερμαίνεται. Κατά συνέπεια, δεν υπάρχει καμία ανάγκη να ανησυχήσει για τα ανυψωτικά μαξιλαριών ή άλλα ζητήματα ενώ το συνδέοντας τμήμα καλωδίων οδηγεί στα ίχνη κυκλωμάτων.



Μερικές χαρακτηριστικές εφαρμογές:

1. Φίλτρα και συζευκτήρας

2. Ενισχυτές και συνδυαστές δύναμης

3. RF και στοιχεία κυκλώματος μικροκυμάτων



Οι ικανότητές μας (TMM10)

Υλικό PCB: Κεραμικός, υδρογονάνθρακας, Thermoset πολυμερή σύνθετα
Προσδιορισμός: TMM10
Διηλεκτρική σταθερά: 9.20 ±0.23
Αρίθμηση στρώματος: Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm)
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….







Φύλλο στοιχείων TMM10

TMM10 χαρακτηριστική αξία
Ιδιοκτησία   TMM10 Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 9.20±0.23 Ζ   10 Ghz ΕΠΙ-TM-650 2.5.5.5
Διηλεκτρική σταθερά, εDesign 9.8 - - 8GHz σε 40 Ghz Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού (διαδικασία) 0,0022 Ζ - 10 Ghz ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής της διηλεκτρικής σταθεράς -38 - ppm/°K -55℃-125℃ ΕΠΙ-TM-650 2.5.5.5
Αντίσταση μόνωσης >2000 - Gohm C/96/60/95 ASTM D257
Ειδική αντίσταση όγκου 2 X 108 - Mohm.cm - ASTM D257
Ειδική αντίσταση επιφάνειας 4 X 107 - Mohm - ASTM D257
Ηλεκτρική δύναμη (διηλεκτρική δύναμη) 285 Ζ V/mil - ΕΠΙ-TM-650 μέθοδος 2.5.6.2
Θερμικές ιδιότητες
Θερμοκρασία Decompositioin (TD) 425 425 ℃TGA - ASTM D3850
Συντελεστής της θερμικής επέκτασης - Χ 21 Χ ppm/K 0 έως 140 ASTM Ε 831 ΕΠΙ-TM-650, 2.4.41
Συντελεστής της θερμικής επέκτασης - Υ 21 Υ ppm/K 0 έως 140 ASTM Ε 831 ΕΠΙ-TM-650, 2.4.41
Συντελεστής της θερμικής επέκτασης - Ζ 20 Ζ ppm/K 0 έως 140 ASTM Ε 831 ΕΠΙ-TM-650, 2.4.41
Θερμική αγωγιμότητα 0,76 Ζ W/m/K 80 ASTM C518
Μηχανικές ιδιότητες
Δύναμη φλούδας χαλκού μετά από τη θερμική πίεση 5.0 (0,9) Χ, Υ lb/inch (N/mm) μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz. EDC ΕΠΙ-TM-650 μέθοδος 2.4.8
Κάμψης δύναμη (MD/CMD) 13.62 Χ, Υ kpsi Α ASTM D790
Κάμψης συντελεστής (MD/CMD) 1.79 Χ, Υ Mpsi Α ASTM D790
Σωματικές ιδιότητες
Απορρόφηση υγρασίας (2X2) 1.27mm (0,050») 0,09 - % D/24/23 ASTM D570
3.18mm (0,125») 0,2
Συγκεκριμένη πυκνότητα 2.77 - - Α ASTM D792
Συγκεκριμένη ικανότητα θερμότητας 0,74 - J/g/K Α Υπολογισμένος
Αμόλυβδο συμβατό σύστημα διαδικασίας ΝΑΙ - - - -
