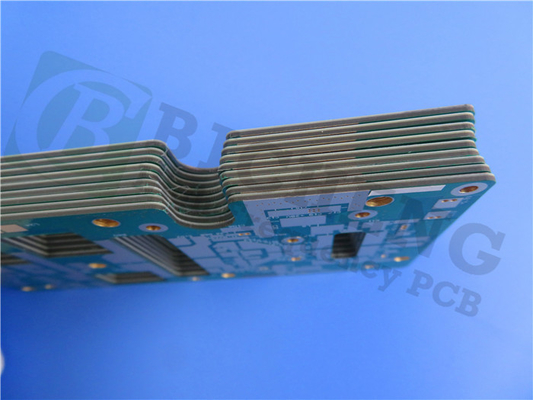

Η ραδιοσυχνότητα Rogers (RF) PCBs στηρίχτηκε σε 30mil 0.762mm TMM10 με το χρυσό βύθισης για τα φίλτρα και τους συζευκτήρες.



Thermoset TMM10 των Rogers τα υλικά μικροκυμάτων είναι κεραμικά, υδρογονάνθρακας, thermoset πολυμερή σύνθετα που σχεδιάζονται για τις υψηλές καλύπτω-μέσω-τρυπών stripline και microstrip αξιοπιστίας εφαρμογές.



Οι ηλεκτρικές και μηχανικές ιδιότητες των φύλλων πλαστικού TMM10 συνδυάζουν πολλών από τα οφέλη και των κεραμικών και παραδοσιακών φύλλων πλαστικού κυκλωμάτων μικροκυμάτων PTFE, χωρίς απαίτηση των εξειδικευμένων τεχνικών παραγωγής κοινών για αυτά τα υλικά.



Τα φύλλα πλαστικού TMM10 έχουν έναν εξαιρετικά χαμηλό θερμικό συντελεστή της διηλεκτρικής σταθεράς, χαρακτηριστικά λιγότερο από 30 ppm/°C. Οι ισοτροπικοί συντελεστές του υλικού της θερμικής επέκτασης, πολύ που αντιστοιχούνται πολύ το χαλκό, επιτρέπουν την παραγωγή της υψηλής αξιοπιστίας που καλύπτεται μέσω των τρυπών, και χαμηλός χαράξτε τις τιμές διακένωσης. Επιπλέον, η θερμική αγωγιμότητα των φύλλων πλαστικού TMM10 είναι περίπου δύο φορές αυτή των παραδοσιακών φύλλων πλαστικού PTFE/ceramic, που διευκολύνουν την αφαίρεση θερμότητας.



Τα φύλλα πλαστικού TMM10 είναι βασισμένα thermoset στις ρητίνες, και δεν μαλακώνουν όταν θερμαίνονται. Κατά συνέπεια, η σύνδεση καλωδίων των συστατικών μολύβδων στα ίχνη κυκλωμάτων μπορεί να εκτελεσθεί χωρίς ανησυχίες της ανύψωσης μαξιλαριών ή της παραμόρφωσης υποστρωμάτων.



Μερικές χαρακτηριστικές εφαρμογές:

1. Κεραίες συστημάτων παγκόσμιας πλοήγησης

2. Ενισχυτές και συνδυαστές δύναμης

3. RF και στοιχεία κυκλώματος μικροκυμάτων

4. Συστήματα δορυφορικών επικοινωνιών



Οι ικανότητές μας (TMM10)

Ικανότητα PCB (TMM10)
Υλικό PCB: Κεραμικός, υδρογονάνθρακας, Thermoset πολυμερή σύνθετα
Προσδιορισμός: TMM10
Διηλεκτρική σταθερά: 9.20 ±0.23
Αρίθμηση στρώματος: Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm)
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….



Φύλλο στοιχείων TMM10

TMM10 χαρακτηριστική αξία
Ιδιοκτησία   TMM10 Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 9.20±0.23 Ζ   10 Ghz ΕΠΙ-TM-650 2.5.5.5
Διηλεκτρική σταθερά, εDesign 9.8 - - 8GHz σε 40 Ghz Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού (διαδικασία) 0,0022 Ζ - 10 Ghz ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής της διηλεκτρικής σταθεράς -38 - ppm/°K -55℃-125℃ ΕΠΙ-TM-650 2.5.5.5
Αντίσταση μόνωσης >2000 - Gohm C/96/60/95 ASTM D257
Ειδική αντίσταση όγκου 2 X 108 - Mohm.cm - ASTM D257
Ειδική αντίσταση επιφάνειας 4 X 107 - Mohm - ASTM D257
Ηλεκτρική δύναμη (διηλεκτρική δύναμη) 285 Ζ V/mil - ΕΠΙ-TM-650 μέθοδος 2.5.6.2
Θερμικές ιδιότητες
Θερμοκρασία Decompositioin (TD) 425 425 ℃TGA - ASTM D3850
Συντελεστής της θερμικής επέκτασης - Χ 21 Χ ppm/K 0 έως 140 ℃ ASTM Ε 831 ΕΠΙ-TM-650, 2.4.41
Συντελεστής της θερμικής επέκτασης - Υ 21 Υ ppm/K 0 έως 140 ℃ ASTM Ε 831 ΕΠΙ-TM-650, 2.4.41
Συντελεστής της θερμικής επέκτασης - Ζ 20 Ζ ppm/K 0 έως 140 ℃ ASTM Ε 831 ΕΠΙ-TM-650, 2.4.41
Θερμική αγωγιμότητα 0,76 Ζ W/m/K 80 ℃ ASTM C518
Μηχανικές ιδιότητες
Δύναμη φλούδας χαλκού μετά από τη θερμική πίεση 5.0 (0,9) Χ, Υ lb/inch (N/mm) μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz. EDC ΕΠΙ-TM-650 μέθοδος 2.4.8
Κάμψης δύναμη (MD/CMD) 13.62 Χ, Υ kpsi Α ASTM D790
Κάμψης συντελεστής (MD/CMD) 1.79 Χ, Υ Mpsi Α ASTM D790
Σωματικές ιδιότητες
Απορρόφηση υγρασίας (2X2) 1.27mm (0,050») 0,09 - % D/24/23 ASTM D570
3.18mm (0,125») 0,2
Συγκεκριμένη πυκνότητα 2.77 - - Α ASTM D792
Συγκεκριμένη ικανότητα θερμότητας 0,74 - J/g/K Α Υπολογισμένος
Αμόλυβδο συμβατό σύστημα διαδικασίας ΝΑΙ - - - -
