πίνακας PCB μικροκυμάτων 1.524mm 60mil Rogers TMM10 για τις κεραίες μπαλωμάτων

πίνακας PCB μικροκυμάτων 1.524mm 60mil Rogers TMM10 για τις κεραίες μπαλωμάτων

MOQ: 1pcs
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-152.V1.0
Υλικό βάσεων:
Κεραμικός, υδρογονάνθρακας, Thermoset πολυμερή σύνθετα
Αρίθμηση στρώματος:
Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Μέγεθος PCB:
≤400mm X 500mm
Πάχος PCB:
15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm),
Μάσκα ύλης συγκολλήσεως:
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Η επιφάνεια τελειώνει:
Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….
Επισημαίνω:

Πίνακας PCB μικροκυμάτων Rogers TMM10

,

πίνακας PCB μικροκυμάτων 1.524mm

,

Πίνακας PCB μικροκυμάτων κεραιών 60mil μπαλωμάτων

Περιγραφή προϊόντος

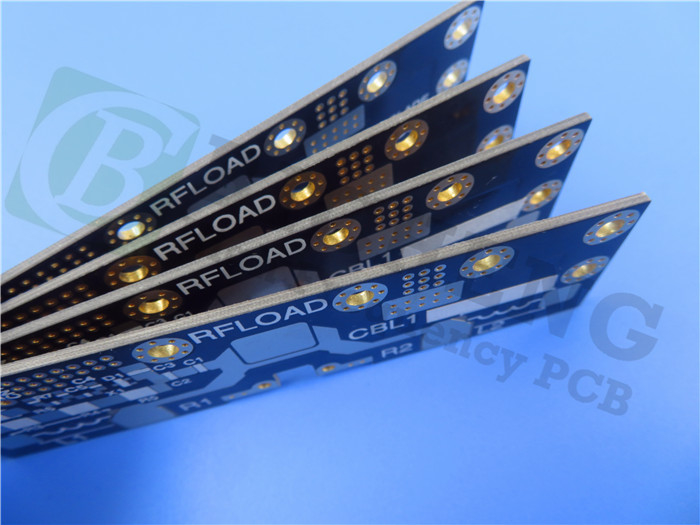

Μικρόκυμα PCBs Rogers που στηρίζεται σε 60mil 1.524mm TMM10 με το χρυσό βύθισης για τις κεραίες μπαλωμάτων

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Thermoset TMM10 των Rogers τα υλικά μικροκυμάτων είναι κεραμικά, υδρογονάνθρακας, thermoset πολυμερή σύνθετα που σχεδιάζονται για τις υψηλές καλύπτω-μέσω-τρυπών stripline και microstrip αξιοπιστίας εφαρμογές.



Οι ηλεκτρικές και μηχανικές ιδιότητες των φύλλων πλαστικού TMM10 συνδυάζουν πολλών από τα οφέλη και των κεραμικών και παραδοσιακών φύλλων πλαστικού κυκλωμάτων μικροκυμάτων PTFE, χωρίς απαίτηση των εξειδικευμένων τεχνικών παραγωγής κοινών για αυτά τα υλικά.



Τα φύλλα πλαστικού TMM10 έχουν έναν εξαιρετικά χαμηλό θερμικό συντελεστή της διηλεκτρικής σταθεράς, χαρακτηριστικά λιγότερο από 30 ppm/°C. Οι ισοτροπικοί συντελεστές του υλικού της θερμικής επέκτασης, πολύ που αντιστοιχούνται πολύ το χαλκό, επιτρέπουν την παραγωγή της υψηλής αξιοπιστίας που καλύπτεται μέσω των τρυπών, και χαμηλός χαράξτε τις τιμές διακένωσης. Επιπλέον, η θερμική αγωγιμότητα των φύλλων πλαστικού TMM10 είναι περίπου δύο φορές αυτή των παραδοσιακών φύλλων πλαστικού PTFE/ceramic, που διευκολύνουν την αφαίρεση θερμότητας.



Τα φύλλα πλαστικού TMM10 είναι βασισμένα thermoset στις ρητίνες, και δεν μαλακώνουν όταν θερμαίνονται. Κατά συνέπεια, η σύνδεση καλωδίων των συστατικών μολύβδων στα ίχνη κυκλωμάτων μπορεί να εκτελεσθεί χωρίς ανησυχίες της ανύψωσης μαξιλαριών ή της παραμόρφωσης υποστρωμάτων.



Μερικές χαρακτηριστικές εφαρμογές:

1. Ελεγκτές τσιπ

2. Διηλεκτρικοί πολωτές και φακοί

3. Κεραίες μπαλωμάτων

4. Ενισχυτές και συνδυαστές δύναμης

5. RF και στοιχεία κυκλώματος μικροκυμάτων



Οι ικανότητές μας (TMM10)

Ικανότητα PCB (TMM10)
Υλικό PCB: Κεραμικός, υδρογονάνθρακας, Thermoset πολυμερή σύνθετα
Προσδιορισμός: TMM10
Διηλεκτρική σταθερά: 9.20 ±0.23
Αρίθμηση στρώματος: Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm)
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….



Φύλλο στοιχείων TMM10

TMM10 χαρακτηριστική αξία
Ιδιοκτησία   TMM10 Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 9.20±0.23 Ζ   10 Ghz ΕΠΙ-TM-650 2.5.5.5
Διηλεκτρική σταθερά, εDesign 9.8 - - 8GHz σε 40 Ghz Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού (διαδικασία) 0,0022 Ζ - 10 Ghz ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής της διηλεκτρικής σταθεράς -38 - ppm/°K -55℃-125℃ ΕΠΙ-TM-650 2.5.5.5
Αντίσταση μόνωσης >2000 - Gohm C/96/60/95 ASTM D257
Ειδική αντίσταση όγκου 2 X 108 - Mohm.cm - ASTM D257
Ειδική αντίσταση επιφάνειας 4 X 107 - Mohm - ASTM D257
Ηλεκτρική δύναμη (διηλεκτρική δύναμη) 285 Ζ V/mil - ΕΠΙ-TM-650 μέθοδος 2.5.6.2
Θερμικές ιδιότητες
Θερμοκρασία Decompositioin (TD) 425 425 ℃TGA - ASTM D3850
Συντελεστής της θερμικής επέκτασης - Χ 21 Χ ppm/K 0 έως 140 ASTM Ε 831 ΕΠΙ-TM-650, 2.4.41
Συντελεστής της θερμικής επέκτασης - Υ 21 Υ ppm/K 0 έως 140 ASTM Ε 831 ΕΠΙ-TM-650, 2.4.41
Συντελεστής της θερμικής επέκτασης - Ζ 20 Ζ ppm/K 0 έως 140 ASTM Ε 831 ΕΠΙ-TM-650, 2.4.41
Θερμική αγωγιμότητα 0,76 Ζ W/m/K 80 ASTM C518
Μηχανικές ιδιότητες
Δύναμη φλούδας χαλκού μετά από τη θερμική πίεση 5.0 (0,9) Χ, Υ lb/inch (N/mm) μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz. EDC ΕΠΙ-TM-650 μέθοδος 2.4.8
Κάμψης δύναμη (MD/CMD) 13.62 Χ, Υ kpsi Α ASTM D790
Κάμψης συντελεστής (MD/CMD) 1.79 Χ, Υ Mpsi Α ASTM D790
Σωματικές ιδιότητες
Απορρόφηση υγρασίας (2X2) 1.27mm (0,050») 0,09 - % D/24/23 ASTM D570
3.18mm (0,125») 0,2
Συγκεκριμένη πυκνότητα 2.77 - - Α ASTM D792
Συγκεκριμένη ικανότητα θερμότητας 0,74 - J/g/K Α Υπολογισμένος
Αμόλυβδο συμβατό σύστημα διαδικασίας ΝΑΙ - - - -
