20mil κάπα 438 ενισχυμένη γυαλί φλόγα πινάκων PCB Rogers υδρογονανθράκων κεραμική - καθυστερών

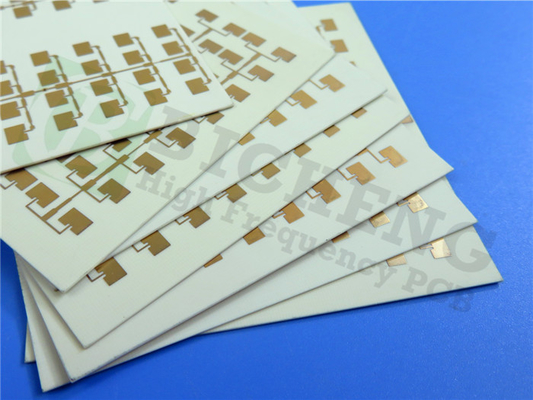

20mil Kappa 438 Glass Reinforced Hydrocarbon Ceramic Rogers PCB Board Flame Retardant
20mil Kappa 438 Glass Reinforced Hydrocarbon Ceramic Rogers PCB Board Flame Retardant 20mil Kappa 438 Glass Reinforced Hydrocarbon Ceramic Rogers PCB Board Flame Retardant

Μεγάλες Εικόνας :  20mil κάπα 438 ενισχυμένη γυαλί φλόγα πινάκων PCB Rogers υδρογονανθράκων κεραμική - καθυστερών

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-162.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: Ενισχυμένος γυαλί υδρογονάνθρακας κεραμικός Αρίθμηση στρώματος: Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
PCB thicknes: 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm) Μέγεθος PCB: ≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm)
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….
Υψηλό φως:

Κεραμικός πίνακας PCB Rogers υδρογονανθράκων

,

Ενισχυμένος γυαλί πίνακας PCB Rogers

,

Φλόγα - πίνακας PCB Rogers καθυστερούντω



PCB Rogers που στηρίζεται στην κάπα 438 20mil 0.508mm DK 4,38 με το χρυσό βύθισης για το βαθμό WiFi μεταφορέων

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Η κάπα 438 Rogers φύλλα πλαστικού σχεδιάστηκε χρησιμοποιώντας ένα ενισχυμένο γυαλί κεραμικό σύστημα υδρογονανθράκων που προσφέρει την ανώτερες απόδοση υψηλής συχνότητας και την επεξεργασία κυκλωμάτων χαμηλότερου κόστους με συνέπεια ένα χαμηλό υλικό απώλειας που μπορεί να κατασκευαστεί χρησιμοποιώντας τυποποιημένες εποξικές/FR-4) διαδικασίες γυαλιού (. Η κάπα 438 φύλλα πλαστικού έχει επίσης το UL 94 φλόγα β-0 - εκτίμηση καθυστερούντω και είναι αμόλυβδο συμβατό σύστημα διαδικασίας ύλης συγκολλήσεως.



Η κάπα 438 φύλλα πλαστικού προσφέρει τις διηλεκτρικές σταθερές (DK) που προσαρμόζονται στο βιομηχανικά τυποποιημένο FR-4 τους κανόνες που ευκολία εγκαταστάσεων υπάρχων FR-4 σχέδια όπου η καλύτερη ηλεκτρική απόδοση απαιτείται.



Χαρακτηριστικά γνωρίσματα

1. Το DK 4,38 προσαρμόζεται σε FR-4 κανόνες βιομηχανικά τυποποιημένων

2. Σφιχτότερη ανοχή DK και πάχους από FR-4

3. Υψηλό Tg > 280°C TMA



Οφέλη

1. Ευκολία της κατασκευής και της συνέλευσης PCB σύμφωνα με FR-4

2. Το σχέδιο DK επιτρέπει την ευκολία υπάρχων FR-4 σχέδια που χρειάζονται την καλύτερη ηλεκτρική απόδοση

3. Συνεπής απόδοση κυκλωμάτων

4. Βελτιωμένη ευελιξία σχεδίου και καλυμμένη αξιοπιστία μέσω-τρυπών

5. Αυτοματοποιημένο συμβατό σύστημα συνελεύσεων



Χαρακτηριστικές εφαρμογές:

1. Βαθμός WiFi/εξουσιοδοτημένη μεταφορέων βοηθημένη πρόσβαση (LAA)

2. Μικρό κύτταρο και διανεμημένα συστήματα κεραιών (DAS)

3. Όχημα στο όχημα/όχημα στις επικοινωνίες υποδομής (V2X)

4. Διαδίκτυο των πραγμάτων (IoT)

Τμήματα: Έξυπνο σπίτι και ασύρματοι μετρητές

20mil κάπα 438 ενισχυμένη γυαλί φλόγα πινάκων PCB Rogers υδρογονανθράκων κεραμική - καθυστερών 020mil κάπα 438 ενισχυμένη γυαλί φλόγα πινάκων PCB Rogers υδρογονανθράκων κεραμική - καθυστερών 1



Η ικανότητα PCB μας (κάπα 438)

Υλικό PCB: Ενισχυμένος γυαλί υδρογονάνθρακας κεραμικός
Προσδιορισμός: Κάπα 438
Διηλεκτρική σταθερά: 4.38
Αρίθμηση στρώματος: Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm)
Πάχος PCB: 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm)
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….



20mil κάπα 438 ενισχυμένη γυαλί φλόγα πινάκων PCB Rogers υδρογονανθράκων κεραμική - καθυστερών 2



Φύλλο στοιχείων της κάπας 438 φύλλο πλαστικού

Ιδιοκτησία Χαρακτηριστική κάπα 438 αξίας Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, σχέδιο του ER 4.38 Ζ - 2,5 Ghz Διαφορική μέθοδος μήκους φάσης
Μαύρισμα παράγοντα διασκεδασμού, δ 0,005 Ζ - 10 GHz/23°C ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής της διηλεκτρικής σταθεράς ε -21 - ppm/°C 10 Ghz (- 50 σε 150°C) Τροποποιημένα ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου 2.9 X 109 - MΩ•εκατ. COND Α ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας 6.2 X 107 - MΩ COND Α ΕΠΙ-TM-650 2.5.17.1
Ηλεκτρική δύναμη 675 Ζ V/mil - ΕΠΙ-TM-650 2.5.6.2
Εκτατή δύναμη 16 12 MD CMD kpsi - ASTM D3039/D3039-14
Κάμψης δύναμη 25 19 MD CMD kpsi - ΕΠΙ-TM-650 2.4.4
Διαστατική σταθερότητα -0.48-0.59 MD CMD mm/m - ΕΠΙ-TM-650 2.4.39a
Συντελεστής της θερμικής επέκτασης 13 Χ ppm/°C -55 σε 288°C ΕΠΙ-TM-650 2.4.41
16 Υ
42 Ζ
Θερμική αγωγιμότητα 0,64 Ζ W (m.K) 80°C ASTM D5470
Χρόνος στην απελασματοποίηση (T288) >60 - πρακτικά 288°C ΕΠΙ-TM-650 2.4.24.1
Tg >280 - °C TMA - ΕΠΙ-TM-650 2.4.24.3
TD 414 - °C - ΕΠΙ-TM-650 2.3.40
Απορρόφηση υγρασίας 0,07 - % 24/23 ΕΠΙ-TM-650 2.6.2.1
Συντελεστής νεολαιών 2264 2098 MD CMD kpsi - ASTM D3039/D3039-14
Ευκίνητος συντελεστής 2337 2123 MD CMD kpsi - ΕΠΙ-TM-650 2.4.4
Τόξο 0,03 - % - ΕΠΙ-TM-650 2.4.22C
Συστροφή 0,08 - % - ΕΠΙ-TM-650 2.4.22C
Δύναμη φλούδας χαλκού μετά από τη θερμική πίεση 5.8 - lbs/in 1 oz (35 µm) φύλλο αλουμινίου ΕΠΙ-TM-650 2.4.8
Εύφλεκτο Β-0 - - - UL 94
Συγκεκριμένη πυκνότητα 1.99 - g/cm3 - ASTM D792
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι - - -
