Υλικό βάσεων: | Ενισχυμένος γυαλί υδρογονάνθρακας κεραμικός | Αρίθμηση στρώματος: | Διπλή στρώση, Πολυστρωματική, Υβριδική PCB |
---|---|---|---|
Πάχος PCB: | 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm) | Μέγεθος PCB: | ≤400mm X 500mm |
Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. | Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm) |
Η επιφάνεια τελειώνει: | Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ…. | ||
Υψηλό φως: | Κεραμικός πίνακας κυκλωμάτων μικροκυμάτων Rogers,Κεραμικός πίνακας κυκλωμάτων 60mil,Πολυστρωματικός κεραμικός πίνακας κυκλωμάτων OSP |

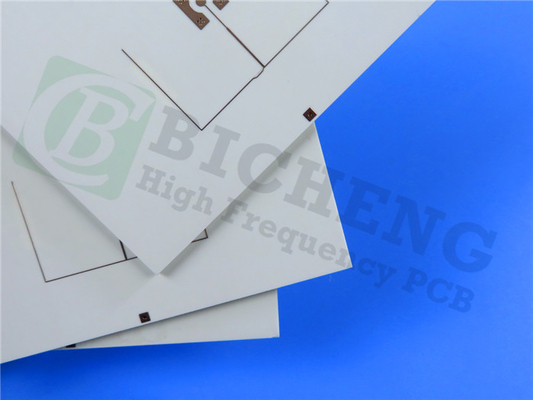

ΡότζερςΦΟΥΡΝΟΣ ΜΙΚΡΟΚΥΜΑΤΩΝPCB Ενσωματωμένο στο Kappa 43860 εκ1.524mm DK4.38με Immersion Gold γιαΑσύρματοι μετρητές
(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)
Τα ελάσματα Rogers Kappa 438 σχεδιάστηκαν χρησιμοποιώντας ένα σύστημα κεραμικού υδρογονάνθρακα ενισχυμένο με γυαλί που προσφέρει ανώτερη απόδοση υψηλής συχνότητας και κατασκευή κυκλώματος χαμηλού κόστους με αποτέλεσμα ένα υλικό χαμηλών απωλειών που μπορεί να κατασκευαστεί χρησιμοποιώντας τυπικές διαδικασίες εποξειδικής/γυαλιού (FR-4).Τα ελάσματα Kappa 438 έχουν επίσης την επιβραδυντική φλόγας UL 94 V-0 και είναι συμβατά με τη διαδικασία συγκόλλησης χωρίς μόλυβδο.
Τα ελάσματα Kappa 438 προσφέρουν διηλεκτρικές σταθερές (Dk) προσαρμοσμένες στις βιομηχανικές προδιαγραφές FR-4, οι οποίες διευκολύνουν τη μετατροπή των υπαρχόντων σχεδίων FR-4 όπου απαιτείται καλύτερη ηλεκτρική απόδοση.
Χαρακτηριστικά
1. Θερμοσκληρυνόμενη πλατφόρμα υδρογονανθράκων ενισχυμένη με γυαλί
2. Το Dk του 4,38 είναι προσαρμοσμένο στα πρότυπα του κλάδου FR-4
3. Πιο σφιχτό Dk και ανοχή πάχους από το FR-4
4. Χαμηλό CTE άξονα Z 42 ppm/°C
5. Υψηλό Tg > 280°C TMA
6. Πληροί τις απαιτήσεις UL 94-V0
Οφέλη
1. Ευκολία κατασκευής και συναρμολόγησης PCB σε γραμμή με FR-4
2. Το Design Dk επιτρέπει την ευκολία μετατροπής των υπαρχόντων σχεδίων FR-4 που χρειάζονται καλύτερη ηλεκτρική απόδοση
3. Συνεπής απόδοση κυκλώματος
4. Βελτιωμένη ευελιξία σχεδιασμού και αξιοπιστία επιμεταλλωμένης οπής
5. Συμβατό με αυτοματοποιημένο συγκρότημα
Τυπικές εφαρμογές:
1. WiFi/Αδειοδοτημένη Υποβοηθούμενη Πρόσβαση (LAA) βαθμού εταιρείας κινητής τηλεφωνίας
2. Συστήματα μικρών κυψελών και κατανεμημένων κεραιών (DAS)
3. Vehicle to Vehicle/Επικοινωνίες Vehicle to Infrastructure (V2X)
4. Διαδίκτυο των πραγμάτων (IoT)
Τμήματα: Smart Home και Ασύρματοι Μετρητές
Η Δυνατότητα PCB μας (Kappa 438)
Υλικό PCB: | Γυαλί Ενισχυμένο Υδρογονάνθρακα Κεραμικό |
Ονομασία: | Κάπα 438 |
Διηλεκτρική σταθερά: | 4.38 |
Αριθμός επιπέδων: | Διπλή στρώση, Πολυστρωματική, Υβριδική PCB |
Βάρος χαλκού: | 0,5 oz (17 μm), 1 ουγγιά (35 μm) |
Πάχος PCB: | 20mil (0,508mm), 30mil (0,762mm), 40mil (1,016mm), 60mil (1,524mm) |
Μέγεθος PCB: | ≤400mm X 500mm |
Μάσκα ύλης συγκολλήσεως: | Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ. |
Φινίρισμα επιφάνειας: | Γυμνός χαλκός, HASL, ENIG, OSP κ.λπ.. |
Φύλλο δεδομένων Kappa 438 Laminate
Ιδιοκτησία | Τυπική τιμή Kappa 438 | Κατεύθυνση | Μονάδες | Κατάσταση | Μέθοδος ελέγχου |
Διηλεκτρική σταθερά, ή σχεδίαση | 4.38 | Ζ | - | 2,5 GHz | Μέθοδος διαφορικού μήκους φάσης |
Dissipation Factor μαύρισμα, d | 0,005 | Ζ | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
Θερμικός συντελεστής διηλεκτρικής σταθεράς e | -21 | - | ppm/°C | 10 GHz (-50 έως 150°C) | Τροποποιημένο IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 2,9 x 109 | - | MΩ•cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 |
Επιφανειακή αντίσταση | 6,2 x 107 | - | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 |
Ηλεκτρική Αντοχή | 675 | Ζ | V/mil | - | IPC-TM-650 2.5.6.2 |
Αντοχή εφελκυσμού | 16 12 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
Δύναμη κάμψης | 25 19 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
Σταθερότητα διαστάσεων | -0,48-0,59 | MD CMD | mm/m | - | IPC-TM-650 2.4.39a |
Συντελεστής θερμικής διαστολής | 13 | Χ | ppm/°C | -55 έως 288°C | IPC-TM-650 2.4.41 |
16 | Υ | ||||
42 | Ζ | ||||
Θερμική αγωγιμότητα | 0,64 | Ζ | W/(mK) | 80°C | ASTM D5470 |
Time to Delamination (T288) | >60 | - | λεπτά | 288°C | IPC-TM-650 2.4.24.1 |
Tg | >280 | - | °C TMA | - | IPC-TM-650 2.4.24.3 |
Td | 414 | - | °C | - | IPC-TM-650 2.3.40 |
Απορρόφηση υγρασίας | 0,07 | - | % | 24/23 | IPC-TM-650 2.6.2.1 |
Modulus του Young | 2264 2098 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
Flex Modulus | 2337 2123 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
Τόξο | 0,03 | - | % | - | IPC-TM-650 2.4.22C |
Συστροφή | 0,08 | - | % | - | IPC-TM-650 2.4.22C |
Αντοχή απολέπισης χαλκού μετά από θερμική καταπόνηση | 5.8 | - | λίβρες/in | 1 oz (35 μm) αλουμινόχαρτο | IPC-TM-650 2.4.8 |
Ευφλεκτότητα | V-0 | - | - | - | UL 94 |
Ειδικό Βάρος | 1,99 | - | g/cm3 | - | ASTM D792 |
Συμβατή διαδικασία χωρίς μόλυβδο | Ναί | - | - | - |
