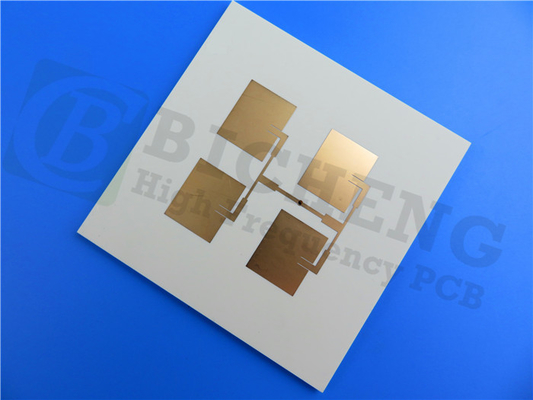

RO4533 PCB 60mil Rogers 4533 υψηλής συχνότητας κεραιών διπλός στρώματος πίνακας κυκλωμάτων βύθισης χρυσός
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτά είναι ένας τύπος του διπλού πλαισιωμένου PCB υψηλής συχνότητας που στηρίζεται σε Rogers RO4533, ένας τύπος απόδοσης δαπανών και φύλλα πλαστικού βαθμού κεραιών. Είναι σε 1.524mm) τον πυρήνα 60mil (με το χαλκό 1oz που τελειώνουν, καμία μάσκα ύλης συγκολλήσεως και στις δύο πλευρές. Ο χρυσός βύθισης είναι στο τοπ στρώμα και το κατώτατο στρώμα με τα vias. Οι πίνακες κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 πίνακες συσκευάζονται για την αποστολή.
Προδιαγραφές PCB
| ΜΈΓΕΘΟΣ PCB |
55 Χ 92mm=1up |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ |
Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων |
2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά |
ΝΑΙ |
| Μέσω των τμημάτων τρυπών |
Αριθ. |
| STACKUP ΣΤΡΩΜΑΤΟΣ |
χαλκός - 17um (0,5 oz) ΤΟΠ στρώμα +plate |
| Rogers RO4533 1.524mm |
| χαλκός - 17um (0,5 oz) + στρώμα πιάτων BOT |
| ΤΕΧΝΟΛΟΓΙΑ |
|
| Ελάχιστα ίχνος και διάστημα: |
10 mil/10 mil |
| Ελάχιστες/μέγιστες τρύπες: |
0,3 χιλ./4,0 χιλ. |
| Αριθμός διαφορετικών τρυπών: |
3 |
| Αριθμός τρυπών τρυπανιών: |
159 |
| Αριθμός αλεσμένων αυλακώσεων: |
1 |
| Αριθμός εσωτερικών διακοπών: |
2 |
| Έλεγχος σύνθετης αντίστασης: |
αριθ. |
| Αριθμός χρυσού δάχτυλου: |
0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ |
|
| Γυαλί εποξικό: |
Rogers RO4533 1.524mm |
| Τελικό φύλλο αλουμινίου εξωτερικό: |
1,0 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τελικό ύψος του PCB: |
1,6 χιλ. ±0.16 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ |
|
| Η επιφάνεια τελειώνει |
Χρυσός βύθισης, 91% |
| Η μάσκα ύλης συγκολλήσεως ισχύει: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Χρώμα μασκών ύλης συγκολλήσεως: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τύπος μασκών ύλης συγκολλήσεως: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| CONTOUR/CUTTING |
Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ |
|
| Πλευρά του συστατικού μύθου |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Χρώμα του συστατικού μύθου |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Όνομα ή λογότυπο κατασκευαστών: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| ΜΕΣΩ |
Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ |
94V-0 |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ |
|
| Διάσταση περιλήψεων: |
0,0059» |
| Επένδυση πινάκων: |
0,0029» |
| Ανοχή τρυπανιών: |
0,002» |
| ΔΟΚΙΜΗ |
100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ |
Παγκοσμίως, συνολικά. |
Χαρακτηριστικές εφαρμογές:
1. Κυψελοειδείς κεραίες σταθμών βάσης υποδομής
2. Δίκτυα κεραιών WiMAX
Τα πλεονεκτήματά μας
1.ISO9001, ISO14001, IATF16949, ISO13485, UL επικυρωμένο
2. περισσότερο από εμπειρία PCB υψηλής συχνότητας των ετών 18+
3.Small η διαταγή ποσότητας είναι διαθέσιμη, κανένα MOQ που απαιτείται
4.We είναι ομάδα του πάθους, της πειθαρχίας, της ευθύνης και της τιμιότητας
5.Delivery εγκαίρως: >98%, ποσοστό καταγγελίας πελατών: <1>
6.16000㎡ εργαστήριο, παραγωγή 30000㎡ μηνιαίως και 8000 τύποι των PCB μηνιαίως
7.Powerful οι ικανότητες PCB υποστηρίζουν την έρευνα και την ανάπτυξή σας, τις πωλήσεις και το μάρκετινγκ
8.IPC κατηγορία 3 κατηγορίας 2/ΕΠΙ
Χαρακτηριστικές τιμές (RO4533, RO4534, RO4535)
| Ιδιοκτησία |
Χαρακτηριστικές τιμές |
Κατεύθυνση |
Μονάδες |
Όρος |
Μέθοδος δοκιμής |
| RO4533 |
RO4534 |
RO4535 |
| Διηλεκτρική σταθερά, διαδικασία του ER |
3.3 ± 0,08 |
3.4 ± 0,08 |
3.44 ± 0,08 |
Ζ |
- |
10 GHz/23℃ 2,5 Ghz |
ΕΠΙ-TM-650,2.5.5.5 |
| Παράγοντας διασκεδασμού |
0,002 |
0,0022 |
0,0032 |
Ζ |
- |
2.5 GHz/23℃ |
ΕΠΙ-TM-650, 2.5.5.5 |
| 0,0025 |
0,0027 |
0,0037 |
10 GHz/23℃ |
| PIM (χαρακτηριστικό) |
-157 |
-157 |
-157 |
- |
dBc |
Απεικονισμένος 43 σκουπισμένους dBm τόνους |
Συσκευή ανάλυσης Summitek 1900b PIM |
| Διηλεκτρική δύναμη |
>500 |
>500 |
>500 |
Ζ |
V/mil |
0,51 χιλ. |
ΕΠΙ-TM-650, 2.5.6.2 |
| Διαστατική σταθερότητα |
<0> | <0> | <0> | Χ, Υ |
mm/m (mils/ίντσα) |
μετά από χαράξτε |
ΕΠΙ-TM-650, 2.4.39A |
| Συντελεστής της θερμικής επέκτασης |
13 |
11 |
16 |
Χ |
ppm/℃ |
-55 έως 288℃ |
ΕΠΙ-TM-650, 2.4.41 |
| 11 |
14 |
17 |
Υ |
| 37 |
46 |
50 |
Ζ |
| Θερμική αγωγιμότητα |
0,6 |
0,6 |
0,6 |
- |
W (m.K) |
80℃ |
ASTM C518 |
| Απορρόφηση υγρασίας |
0,02 |
0,06 |
0,09 |
- |
% |
D48/50 |
ΕΠΙ-TM-650, ΤΟ 2.6.2.1 ASTM D570 |
| Tg |
>280 |
>280 |
>280 |
- |
℃ TMA |
Α |
ΕΠΙ-TM-650, 2.4.24.3 |
| Πυκνότητα |
1.8 |
1.8 |
1.9 |
- |
gm/cm3 |
- |
ASTM D792 |
| Δύναμη φλούδας χαλκού |
6.9 (1,2) |
6.3 (1,1) |
5.1 (0,9) |
- |
lbs/in (N/mm) |
1 oz. Μετα επιπλέον σώμα ύλης συγκολλήσεως EDC |
ΕΠΙ-TM-650, 2.4.8 |
| Εύφλεκτο |
ΜΗ FR |
ΜΗ FR |
Β-0 |
- |
- |
- |
UL 94 |
| Αμόλυβδο συμβατό σύστημα διαδικασίας |
Ναι |
Ναι |
Ναι |
- |
- |
- |
- |
