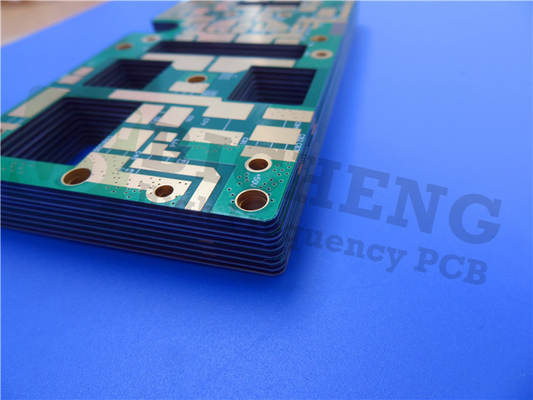

PCB 10mil 20mil 50mil υψηλής συχνότητας Rogers RT/duroid 5880LZ και PCB 100mil RT5880LZ
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Τα φύλλα πλαστικού Rogers RT/duroid 5880LZ είναι μοναδικά σύνθετα PTFE, τα οποία σχεδιάζονται για τις επίπονες εφαρμογές κυκλωμάτων stripline και microstrip. Το μοναδικό υλικό πληρώσεως οδηγεί σε μια χαμηλή πυκνότητα, ένα ελαφρύ υλικό για τη υψηλή επίδοση και ευαίσθητες εφαρμογές βάρους.
Η πολύ χαμηλή διηλεκτρική σταθερά είναι ομοιόμορφη από την επιτροπή στην επιτροπή και είναι σταθερή πέρα από ένα ευρύ φάσμα συχνότητας. Ο χαμηλός παράγοντας διασκεδασμού του επεκτείνει τη χρησιμότητα στην ku-ταινία και ανωτέρω.
Χαρακτηριστικά γνωρίσματα:
1. Χαμηλότερη διηλεκτρική σταθερά 2,00 +/- 0,04
2. Χαμηλός παράγοντας διασκεδασμού που κυμαίνεται από .0021 έως .0027 σε 10GHz
3. Χαμηλός συντελεστής ζ-άξονα της θερμικής επέκτασης σε 40 ppm/°C
4. Ελαφριά/χαμηλή πυκνότητα 1,4 gm/cm τετράγωνων.
5. Ομοιόμορφες ηλεκτρικές ιδιότητες πέρα από ένα ευρύ φάσμα συχνότητας
6. Ανθεκτικός σε όλους τους διαλύτες και τα αντιδραστήρια, καυτός ή κρύος, που χρησιμοποιούνται κανονικά στη χαρακτική ή την επένδυση
Μερικές χαρακτηριστικές εφαρμογές:
1. Αερομεταφερόμενο σύστημα κεραιών
2. Ελαφριά δίκτυα τροφών
3. Στρατιωτικά συστήματα ραντάρ
4. Συστήματα καθοδήγησης βλημάτων
5. Σημείο για να δείξει τις ψηφιακές ραδιο κεραίες
Η ικανότητα PCB μας (RT/duroid 5880LZ)
| Υλικό PCB: |
Μοναδικά σύνθετα PTFE |
| Προσδιορισμός: |
RT/Duroid 5880LZ |
| Διηλεκτρική σταθερά: |
2 |
| Παράγοντας διασκεδασμού |
0,0021 10GHz |
| Αρίθμηση στρώματος: |
Πλαισιωμένο διπλάσιο PCB, πολυστρωματικό PCB, υβριδικό PCB |
| Βάρος χαλκού: |
0.5oz (17 µm), 1oz (35µm) |
| Φυλλόμορφο πάχος: |
10mil (0.254mm), 20mil (0.508mm), 50mil (1.270mm), 100mil (2.540mm) |
| Μέγεθος PCB: |
≤400mm Χ 500mm |
| Μάσκα ύλης συγκολλήσεως: |
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. |
| Η επιφάνεια τελειώνει: |
Γυμνός χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP, καθαρά χρυσά καλυμμένος κ.λπ…. |
Χαρακτηριστική αξία RT/duroid 5880LZ
| Ιδιοκτησία |
Χαρακτηριστική αξία RT/duroid® 5880LZ |
Κατεύθυνση |
Μονάδες |
Όρος |
Μέθοδος δοκιμής |
| Διηλεκτρική σταθερά ER, διαδικασία |
2.00 ± 0,04 |
Ζ |
|
10 GHz/23°C |
ΕΠΙ-TM-650, 2.5.5.5 |
| Διηλεκτρική σταθερά ER, σχέδιο |
2.00 |
Ζ |
|
8 Ghz - 40 Ghz |
Διαφορική μέθοδος μήκους φάσης |
| Παράγοντας διασκεδασμού, μαύρισμα |
Τύπος: 0,0021 Max: 0,0027 |
Ζ |
|
10GHz/23°C |
ΕΠΙ-TM-650, 2.5.5.5 |
| Θερμικός συντελεστής της διηλεκτρικής σταθεράς, ER |
+20 |
Ζ |
ppm/°C |
-50°C σε 150°C 10GHz |
ΕΠΙ-TM-650, 2.5.5.5 |
| Ειδική αντίσταση όγκου |
1.74 Χ 10^7 |
|
Mohm•εκατ. |
Γ-96/35/90 |
ΕΠΙ-TM-650, 2.5.17.1 |
| Ειδική αντίσταση επιφάνειας |
2.08 Χ 10^6 |
|
Mohm |
Γ-96/35/90 |
ΕΠΙ-TM-650, 2.5.17.1 |
| Ηλεκτρική δύναμη |
40 |
|
KV |
D48/50 |
ΕΠΙ-TM-650, 2.5.6 |
| Διαστατική σταθερότητα |
-0.38 |
Χ, Υ |
% |
|
ΕΠΙ-TM-650, 2.4.39A |
| Απορρόφηση υγρασίας |
0,31 |
|
% |
24 hours/23°C |
ΕΠΙ-TM-650, 2.6.2.1 |
| Θερμική αγωγιμότητα |
0,33 |
Ζ |
W/m/°K |
80°C |
ASTM C518 |
| Συντελεστής της θερμικής επέκτασης |
54, 47 40 |
Χ, Υ Ζ |
ppm/°C |
0 σε 150°C |
ΕΠΙ-TM-650, 2.4.41 |
| Outgassing |
|
|
|
|
| TML |
0,01 |
|
% |
|
ASTM Ε-595 |
| CVCM |
0,01 |
|
|
| WVR |
0,01 |
|
|
| Πυκνότητα |
1.4 |
|
gm/cm^3 |
|
ASTM D792 |
| Φλούδα χαλκού |
>4.0 |
|
pli |
|
ΕΠΙ-TM-650, 2.4.8 |
| Εύφλεκτο |
Β-ο |
|
|
|
UL 94 |
| Αμόλυβδο συμβατό σύστημα διαδικασίας |
ΝΑΙ |
|
|
|
|
