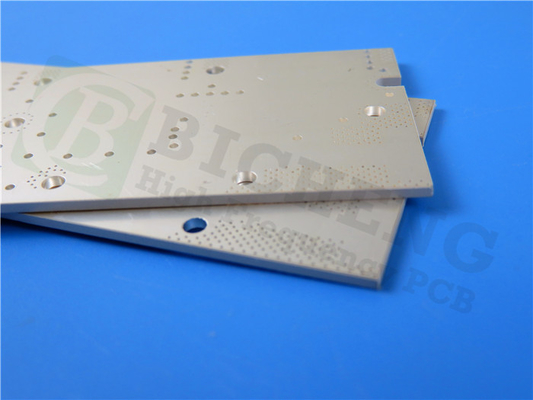

Rogers DiClad 880 PCB υψηλής συχνότητας20mil 30mil 60mil με χρυσό, κασσίτερο και ασήμι
(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)
Σύντομη εισαγωγή
Τα PCB της Rogers DiClad 880 είναι σύνθετα σύνθετα ενισχυμένα με υαλοβάμβακα, με βάση PTFE (χωρίς κεραμικά πληρωτικά) που προσφέρουν χαμηλότερη διηλεκτρική σταθερά και συντελεστές διάχυσης χρησιμοποιώντας λιγότερα φύλλα υφαντού υαλοβάμβακα και υψηλότερη αναλογία περιεκτικότητας σε PTFE.Οι τιμές DK και DF είναι παρόμοιες με το RT/duroid 5880.
Η διηλεκτρική σταθερά των πλακών κυκλωμάτων ρυθμίζεται από τον ακριβή έλεγχο της αναλογίας υφαντού υαλοβάμβακα και PTFE.Όσο περισσότερο το fiberglass, τόσο μεγαλύτερη είναι η διηλεκτρική σταθερά, ωστόσο, η σταθερότητα του μεγέθους είναι καλύτερη.Το υφαντό υαλοβάμβακα στις σανίδες στοιβάζεται προς την ίδια κατεύθυνση για να διατηρείται σταθερή η απόδοση της κατεύθυνσης XY.Λόγω της χρήσης υφαντού οπλισμού από υαλοβάμβακα, η σταθερότητα μεγέθους είναι καλύτερη από το RT/duroid 5880 και το RT/duroid 5870 στην κατεύθυνση XY, αλλά ο συντελεστής θερμικής διαστολής τους στην κατεύθυνση του άξονα Z είναι μεγαλύτερος.
Τυπικές ιδιότητες του DiClad 880
| Ιδιοκτησία | Μέθοδος ελέγχου | Κατάσταση | DiClad 880 |
| Διηλεκτρική σταθερά @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 2.17, 2.20 |
| Διηλεκτρική σταθερά @ 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 2.17, 2.20 |
| Συντελεστής διάχυσης @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 0,0009 |
| Συντελεστής διάχυσης @ 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 0,0008 |
| Θερμικός συντελεστής Er (ppm/°C) | IPC TM-650 2.5.5.5 Προσαρμοσμένο |
-10°C έως +140°C | -160 |
| Δύναμη απολέπισης (λίβρες ανά ίντσα) | IPC TM-650 2.4.8 | Μετά από Θερμική Καταπόνηση | 14 |
| Αντίσταση όγκου (MΩ-cm) | IPC TM-650 2.5.17.1 | C96/35/90 | 1,4 x 109 |
| Επιφανειακή αντίσταση (MΩ) | IPC TM-650 2.5.17.1 | C96/35/90 | 2,9 x 106 |
| Αντίσταση τόξου | ASTM D-495 | Δ48/50 | >180 |
| Μέτρο εφελκυσμού (kpsi) | ASTM D-638 | Α, 23°C | 267, 202 |
| Αντοχή εφελκυσμού (kpsi) | ASTM D-882 | Α, 23°C | 8.1, 7.5 |
| Συντελεστής συμπίεσης (kpsi) | ASTM D-695 | Α, 23°C | 237 |
| Μέτρο κάμψης (kpsi) | ASTM D-790 | Α, 23°C | 357 |
| Διηλεκτρική Βλάβη (kV) | ASTM D-149 | Δ48/50 | >45 |
| Πυκνότητα (g/cm3) | Μέθοδος ASTM D-792 Α | Α, 23°C | 2.23 |
| Απορρόφηση νερού (%) | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
Ε1/105 + Δ24/23 | 0,02 |
| Συντελεστής Θερμικής | IPC TM-650 2.4.24 | 0°C έως 100°C | |
| Επέκταση (ppm/°C) | Mettler 3000 | ||
| Άξονας Χ | Θερμομηχανική | 25 | |
| Άξονας Υ | Αναλυτής | 34 | |
| Άξονας Z | 252 | ||
| Θερμική αγωγιμότητα (W/mK) | ASTM E-1225 | 100°C | 0,261 |
| Εξαερίωση | NASA SP-R-0022A | 125°C, ≤ 10-6 torr | |
| Συνολική Μαζική Απώλεια (%) | Μέγιστο 1,00% | 0,01 | |
| Συλλέγεται πτητικό | Μέγιστο 0,10% | 0,01 | |
| Συμπυκνώσιμο υλικό (%) | |||
| Ανάκτηση υδρατμών (%) | 0,01 | ||
| Ορατό συμπύκνωμα (±) | ΟΧΙ | ||
| Αναφλεξιμότητα UL Αρχείο E 80166 | UL 94 Vertical Burn IPC TM-650 2.3.10 | C48/23/50, E24/125 | Πληροί τις απαιτήσεις του UL94-V0 |
Χαρακτηριστικά:
1. Εξαιρετικά χαμηλή εφαπτομένη απώλεια στο 0,0009
2. Εξαιρετική σταθερότητα διαστάσεων
3. Ομοιομορφία απόδοσης προϊόντος
Οφέλη:
1. Οι ηλεκτρικές ιδιότητες είναι εξαιρετικά ομοιόμορφες σε όλη τη συχνότητα
2. Συνεπής Μηχανική Απόδοση
3. Εξαιρετική χημική αντοχή
Τυπικές εφαρμογές:
1. Εμπορικά δίκτυα συστοιχίας φάσης
2. Κεραίες Ψηφιακού Ραδιοφώνου
3. Φίλτρα, ζεύκτες, LNA
4. Κεραίες σταθμών βάσης χαμηλών απωλειών
5. Στρατιωτικά Δίκτυα Τροφοδοσίας Ραντάρ
6. Συστήματα καθοδήγησης πυραύλων
Η Δυνατότητά μας PCB (DiClad 880)
| Υλικό PCB: | Πλεκτά σύνθετα υλικά ενισχυμένα με υαλοβάμβακα, με βάση PTFE |
| Ονομασία: | DiClad 880 |
| Διηλεκτρική σταθερά: | 2,20 (10 GHz) |
| Συντελεστής διάχυσης | 0,0009 (10 GHz) |
| Αριθμός επιπέδων: | PCB διπλής όψης, πολυστρωματικό PCB, υβριδικό PCB |
| Βάρος χαλκού: | 1 oz (35μm), 2oz (70μm) |
| Διηλεκτρικό πάχος | 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm) |
| Μέγεθος PCB: | ≤400mm X 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ. |
| Φινίρισμα επιφάνειας: | Γυμνός χαλκός, HASL, ENIG, ασήμι εμβάπτισης, κασσίτερος εμβάπτισης, OSP, επιχρυσωμένο καθαρό κ.λπ.. |
Τα Πλεονεκτήματά μας
1. Ο μηχανικός σχεδιασμός αποτρέπει την εμφάνιση προβλημάτων κατά την προπαραγωγή.
2. ISO9001, ISO14001, ISO13485, UL πιστοποιημένο εργοστάσιο παραγωγής.
3. Επιθεώρηση AOI.
4. Οι ισχυρές δυνατότητες PCB υποστηρίζουν την έρευνα και την ανάπτυξή σας, τις πωλήσεις και το μάρκετινγκ.
5. Παράδοση έγκαιρα υψηλότερη από 98% ποσοστό έγκαιρης παράδοσης.
6. PCB HDI οποιασδήποτε στρώσης.
7. 16000㎡ εργαστήριο;Δυνατότητα εξόδου 30000㎡ ανά μήνα.8000 τύποι PCB ανά μήνα.
8. Γρήγορος έλεγχος CADCAM και δωρεάν προσφορά PCB.
9. Διαφοροποιημένη μέθοδος αποστολής: FedEx, DHL, TNT, EMS.
10. Χωρίς MOQ, χαμηλό κόστος για πρωτότυπα και μικρές ποσότητες.
