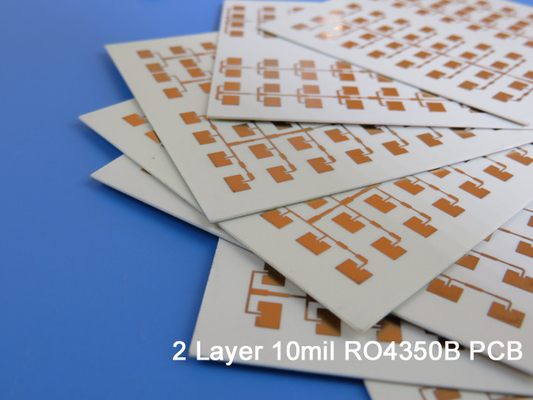

Rogers 4350 PCB διπλής όψης κυκλώματα υψηλής συχνότητας 10 Mil

Rogers 4350 PCB διπλής όψης κυκλώματα υψηλής συχνότητας 10 Mil

MOQ: 1 ΤΜΧ
τιμή: USD9.99-99.99
Τυπική συσκευασία: Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000 τμχ το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-8.V1.0
βασισμένο υλικό:
Rogers 4350
Αρίθμηση στρώματος:
2 στρώματα
Πάχος PCB:
10 εκ
Επιφανειακό φινίρισμα:
Χρυσός βύθισης
Επισημαίνω:

Πλακέτες κυκλωμάτων διπλής όψης υψηλής συχνότητας

,

πλακέτες κυκλωμάτων PCB 4350 Rogers 4350

,

πλακέτα PCB 10 Mil Rogers

Περιγραφή προϊόντος

Rogers 4350 PCB 10 mil διπλοί πλαισιωμένοι πίνακες κυκλωμάτων υψηλής συχνότητας



Το Rogers 4350 υψηλή συχνότητα PCBs αποτελείται από τα κεραμικά φύλλα πλαστικού υδρογονανθράκων που σχεδιάζονται για να προσφέρουν στην ανώτερη απόδοση υψηλής συχνότητας και στο χαμηλότερο κόστος τις εφαρμογές μεγάλης ποσότητας. Δεν είναι PTFE που μπορεί να κατασκευαστεί χρησιμοποιώντας τυποποιημένες εποξικές/FR-4) διαδικασίες γυαλιού (.



Έχει τη διηλεκτρική σταθερά 3,48, παράγοντας διασκεδασμού 0,0037 σε 10 Ghz. Η χαμηλή διηλεκτρική ανοχή και η χαμηλή απώλεια επιτρέπουν τις εφαρμογές με τις υψηλότερες λειτουργούσες συχνότητες.



Ο συντελεστής επέκτασης των roges 4350 κυκλώματα είναι παρόμοιος με αυτόν του χαλκού που επιτρέπει τον πίνακα που εκθέτει την άριστη διαστατική σταθερότητα. Και έχει ένα Tg >280°C (536°F), έτσι τα χαρακτηριστικά επέκτασης παραμένουν σταθερά πέρα από την ολόκληρη σειρά των θερμοκρασιών επεξεργασίας κυκλωμάτων.



Το Rogers RO4350B PCBs έχει χρησιμοποιηθεί sucessfullly περισσότερο από 10 έτη στους ενισχυτές υψηλής δύναμης, τους ενισχυτές δύναμης μικροκυμάτων, τις celluar κεραίες κ.λπ. σταθμών βάσης.



RO4350B χαρακτηριστική αξία
Ιδιοκτησία RO4350B Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 3.48±0.05 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, εDesign 3.66 Ζ   8 έως 40 Ghz Διαφορική μέθοδος μήκους φάσης
Διασκεδασμός Factortan, δ 0,0037
0,0031
Ζ   10 GHz/23℃
2.5 GHz/23℃
ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε +50 Ζ ppm/℃ -50℃to 150℃ ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου 1.2 X 1010   MΩ.cm COND Α ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας 5.7 x109   COND Α ΕΠΙ-TM-650 2.5.17.1
Ηλεκτρική δύναμη 31.2(780) Ζ Kv/mm (v/mil) 0.51mm (0,020») ΕΠΙ-TM-650 2.5.6.2
Εκτατός συντελεστής 16,767 (2.432)
14,153 (2.053)
Χ
Υ
MPA (ksi) RT ASTM Δ 638
Εκτατή δύναμη 203 (29,5)
130 (18,9)
Χ
Υ
MPA (ksi) RT ASTM Δ 638
Κάμψης δύναμη 255
(37)
  MPA
(kpsi)
  ΕΠΙ-TM-650 2.4.4
Διαστατική σταθερότητα <0>Χ, Υ mm/m
(mil/ίντσα)
μετά από etch+E2/150℃ ΕΠΙ-TM-650 2.4.39A
Συντελεστής της θερμικής επέκτασης 10
12
32
Χ
Υ
Ζ
ppm/℃ -55℃to288℃ ΕΠΙ-TM-650 2.4.41
Tg >280   ℃ TMA Α ΕΠΙ-TM-650 2.4.24.3
TD 390   ℃ TGA   ASTM Δ 3850
Θερμική αγωγιμότητα 0,69   W/M/oK 80℃ ASTM C518
Απορρόφηση υγρασίας 0,06   % 48hours βύθιση 0,060»
θερμοκρασία 50℃ δειγμάτων
ASTM Δ 570
Πυκνότητα 1.86   gm/cm3 23℃ ASTM Δ 792
Φλούδα Stength χαλκού 0,88
(5,0)
  N/mm
(pli)
μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz.
Φύλλο αλουμινίου EDC
ΕΠΙ-TM-650 2.4.8
Εύφλεκτο (3) β-0       UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι







Rogers 4350 PCB διπλής όψης κυκλώματα υψηλής συχνότητας 10 Mil 0
