| Υλικό PCB: | Πλεκτά πλαστικά από PTFE ενισχυμένα με υαλοβάμβακα | Διηλεκτρική σταθερά: | 2.3 |
|---|---|---|---|
| Καταμέτρηση επιπέδων: | PCB μονής όψης, PCB διπλής όψης, PCB πολλαπλών στρώσεων, υβριδικό PCB | Διηλεκτρικό πάχος: | 31mil (0,787mm), 93mil (2,286mm), 125mil (3,175mm) |
| Βάρος χαλκού: | 1 oz (35μm), 2oz (70μm) | Η επιφάνεια τελειώνει: | Χρυσός εμβάπτισης, HASL, ασήμι εμβάπτισης, κασσίτερος εμβάπτισης, γυμνός χαλκός, OSP, επιχρυσωμένος |
| Υψηλό φως: | Υφαντό PCB φούρνου μικροκυμάτων από υαλοβάμβακα,PCB μικροκυμάτων με βάση PTFE,πλακέτα PCB Rogers 125 mil |
||

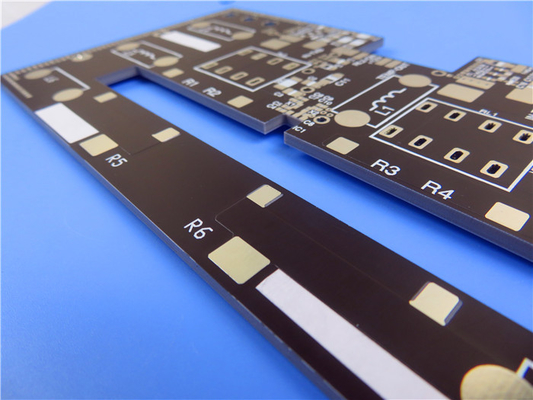

Rogers DiClad 870 υφαμένα ενισχυμένα φίμπεργκλας PTFE-βασισμένα PCB μικροκυμάτων 31mil 93mil 125mil
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Το DiClad 870 φύλλα πλαστικού είναι υφαμένα σύνθετα υλικά fiberglass/PTFE για τη χρήση ως τυπωμένα υποστρώματα πινάκων κυκλωμάτων. Σε σύγκριση με τα μη υφανθε'ντα ενισχυμένα φίμπεργκλας PTFE-βασισμένα φύλλα πλαστικού των συγκρίσιμων διηλεκτρικών σταθερών, η υφαμένη ενίσχυση φίμπεργκλας σε DiClad 870 παρέχει τη μεγαλύτερη διαστατική σταθερότητα.
Το DiClad 870 φύλλα πλαστικού προσφέρει τις χαμηλότερες διηλεκτρικές σταθερές (DK) και τους παράγοντες διασκεδασμού σε ένα παρόμοιο πάχος όπως άλλα φύλλα πλαστικού στη σειρά DiClad με τη χρησιμοποίηση λιγότερων πτυχών του υφαμένου φίμπεργκλας και μιας υψηλότερης αναλογίας της περιεκτικότητας σε PTFE.
Χαρακτηριστικά γνωρίσματα & οφέλη
1. Διηλεκτρική σταθερά 2,33 σε 10GHz και 1 MHZ
2. Παράγοντας διασκεδασμού .0013 σε 10GHz
3. Απορρόφηση χαμηλότερης υγρασίας μεταξύ βασισμένων των στο PTFE σύνθετων
4. Σταθερό DK πέρα από ένα ευρύ φάσμα συχνότητας που εξασφαλίζει την εύκολες μετάβαση σχεδίου και την εξελιξιμότητα του σχεδίου
5. Το χαμηλό DK υποστηρίζει τα ευρύτερα πλάτη γραμμών για τη χαμηλότερη απώλεια εισαγωγής
6. Αντιστοιχημένο χαλκός CTE στον άξονα Χ και Υ
7. Άριστη outgassing αξία σε TML, CVCM και WVR.
8. Καλύπτει τις απαιτήσεις UL94-V0
Η ικανότητα PCB μας (DiClad 870)
| Ικανότητα PCB (DiClad 870) | |
| Υλικό PCB: | Υφαμένα ενισχυμένα φίμπεργκλας φύλλα πλαστικού PTFE |
| Προσδιορισμός: | DiClad 870 |
| Διηλεκτρική σταθερά: | 2.3 |
| Αρίθμηση στρώματος: | Sinlge-πλαισιωμένο PCB, Double-sided PCB, πολυστρωματικό PCB, υβριδικό PCB |
| Διηλεκτρικό πάχος: | 31mil (0.787mm), 93mil (2.286mm), 125mil (3.175mm) |
| Βάρος χαλκού: | 1oz (35µm), 2oz (70µm) |
| Μέγεθος PCB: | ≤400mm Χ 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κόκκινο, κίτρινο κ.λπ. |
| Η επιφάνεια τελειώνει: | Χρυσός βύθισης, HASL, ασήμι βύθισης, κασσίτερος βύθισης, γυμνός χαλκός, OSP, καθαρά χρυσά καλυμμένος κ.λπ…. |
Χαρακτηριστικές εφαρμογές
1. Εμπορικός που συγχρονίζεται - δίκτυα σειράς
2. Ψηφιακές ραδιο κεραίες
3. Φίλτρα, συζευκτήρες, LNAs
4. Συστήματα καθοδήγησης
5. Χαμηλές κεραίες σταθμών βάσης απώλειας
6. Δίκτυα τροφών ραντάρ
Τα πλεονεκτήματά μας
1. Ευρέα φάσματα των υλικών υψηλής συχνότητας: Rogers, Taconic, Wangling, Isola, Shengyi κ.λπ.
2. 16000㎡ εργαστήριο 30000㎡ ικανότητα παραγωγής το μήνα 8000 τύποι των PCB το μήνα
3. ISO9001, ISO14001, ISO13485, επικυρωμένο UL εργοστάσιο κατασκευής
4. Γρήγορος έλεγχος CADCAM και ελεύθερη αναφορά PCB
5. Περισσότερο από έτη 20+ εμπειρίας PCB υψηλής συχνότητας
6. Διαφοροποιημένη μέθοδος ναυτιλίας: Fedex, DHL, TNT, EMS
7. Καμία MOQ, χαμηλότερο κόστος για τα πρωτότυπα και μικρή ποσότητα τρεξιμάτων
8. Παράδοση εγκαίρως: >98% Ποσοστό καταγγελίας πελατών: <1>
Παράρτημα: Φύλλο στοιχείων DiClad 870
| Ιδιοκτησία | DiClad 870 | Όρος | Μέθοδος δοκιμής |
| Ηλεκτρικές ιδιότητες | |||
| Διηλεκτρική σταθερά @ 10 Ghz | 2.33 | C23/50 | ΕΠΙ TM-650 2.5.5.5 |
| Διηλεκτρική σταθερά @ 1 MHZ | 2.33 | C23/50 | ΕΠΙ TM-650 2.5.5.3 |
| Παράγοντας διασκεδασμού @ 10 Ghz | 0,0013 | C23/50 | ΕΠΙ TM-650 2.5.5.5 |
| Παράγοντας διασκεδασμού @ 1 MHZ | 0,0009 | C23/50 | ΕΠΙ TM-650 2.5.5.3 |
| Θερμικός συντελεστής του ER (ppm/°C) | -161 | -10°C σε +140°C | ΕΠΙ TM-650 2.5.5.5 Προσαρμοσμένος |
| Ειδική αντίσταση όγκου (mΩ-εκατ.) | 1.5 X 10 9 | C96/35/90 | ΕΠΙ TM-650 2.5.17.1 |
| Ειδική αντίσταση επιφάνειας (MΩ) | 3.4 X 10 7 | C96/35/90 | ΕΠΙ TM-650 2.5.17.1 |
| Αντίσταση τόξων | >180 | D48/50 | ASTM Δ-495 |
| Διηλεκτρική διακοπή (kV) | >45 | D48/50 | ASTM Δ-149 |
| Μηχανικές ιδιότητες | |||
| Δύναμη φλούδας (ίντσα lbs.per) | 14 | Μετά από τη θερμική πίεση | ΕΠΙ TM-650 2.4.8 |
| Εκτατός συντελεστής (kpsi) | 485 (MD), 346 (CD) | Α, 23°C | ASTM Δ-638 |
| Εκτατή δύναμη (kpsi) | 14.9 (MD), 11,2 (CD) | Α, 23°C | ASTM Δ-882 |
| Συμπιεστικός συντελεστής (kpsi) | 327 | Α, 23°C | ASTM Δ-695 |
| Κάμψης συντελεστής (kpsi) | 437 | Α, 23°C | ASTM Δ-790 |
| Θερμικές ιδιότητες | |||
| Συντελεστής του άξονα άξονα Ζ άξονα Υ θερμικής επέκτασης (ppm/°C) Χ | 17 29 217 | 0°C σε 100°C | ΕΠΙ TM-650 2.4.24 Mettler 3000 θερμομηχανική συσκευή ανάλυσης |
| Θερμική αγωγιμότητα (W/mK) | 0,257 | 100°C | ASTM Ε-1225 |
| Εύφλεκτο UL | Καλύπτει τις απαιτήσεις UL94-V0 | C48/23/50, E24/125 | UL 94 κάθετη ΕΠΙ TM-650 2.3.10 εγκαυμάτων |
| Σωματικές ιδιότητες | |||
| Πυκνότητα (g/cm3) | 2.26 | Α, 23°C | ASTM δ-792 μέθοδος Α |
| Απορρόφηση νερού (%) | 0,02 | E1/105 + D24/23 | Mil-s-13949H 3.7.7 ΕΠΙ TM-650 2.6.2.2 |
| Outgassing η συνολική μαζική απώλεια (%) συνέλεξε το πτητικό συμπυκνώσιμο υλικό ορατό συμπύκνωμα επανάκτησης υδρατμών (%) (%) (±) | 0,02 0,00 0,01 αριθ. | 125°C, ≤ 10-6 torr | Μέγιστο 1,00% μέγιστο 0,10% της NASA SP-ρ-0022A |
