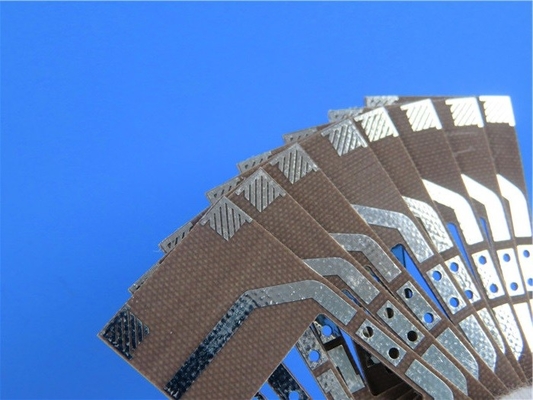

PCB φούρνου μικροκυμάτων DiClad 870 με HASL διπλής όψης 31mil 0,8mm Χωρίς Μεταξοτυπία

MOQ:	1 τμχ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-212.V1.0

Μέγεθος PCB:

80mm x 300mm=1 τεμάχιο

Τύπος σανίδας:

PCB υψηλής συχνότητας, PCB φούρνου μικροκυμάτων

Καταμέτρηση επιπέδων:

2 στρώματα

Πάχος PCB:

0,9 mm ±0,12

Βάρος χαλκού:

1 ουγκιά

Φινίρισμα επιφάνειας:

HASL Pb δωρεάν

Επισημαίνω:

PCB μικροκυμάτων διπλής όψης HASL

χωρίς PCB μικροκυμάτων μεταξοτυπίας

πλακέτα PCB Rogers 0

Περιγραφή προϊόντος

Πλακέτα τυπωμένου κυκλώματος μικροκυμάτων DiClad 870 με HASL Διπλής όψης 31mil 0.8mm Παχύ χωρίς μάσκα συγκόλλησης, χωρίς μεταξοτυπία

(Οι πλακέτες τυπωμένου κυκλώματος είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι μόνο για αναφορά)

Γενική Περιγραφή

Αυτός είναι ένας τύπος πλακέτας τυπωμένου κυκλώματος μικροκυμάτων διπλής όψης κατασκευασμένης σε υποστρώματα DiClad 870 31mil. Είναι μια απλή πλακέτα τυπωμένου κυκλώματος χωρίς μάσκα συγκόλλησης ή μεταξοτυπία. Η επιφανειακή επεξεργασία των pads προστατεύεται από επιχάλκωση με θερμό αέρα (HASL), τύπου χωρίς μόλυβδο. Έχει μέγεθος πλακέτας 30mm x 80mm, με επικάλυψη χαλκού 1oz.

Όλοι οι έλεγχοι ανοιχτού-βραχυκυκλώματος και η αυστηρή τήρηση των προτύπων IPC-Class-II πραγματοποιούνται στις πλακέτες πριν από την αποστολή. Συσκευάζονται σε κενό αέρος με ένα κουτί βάρους 12 κιλών και μια σακούλα που περιέχει 25 πλακέτες για αποστολή.

Παράμετροι Πλακέτας Τυπωμένου Κυκλώματος

ΜΕΓΕΘΟΣ ΠΛΑΚΕΤΑΣ	80mm x 300mm = 1 τεμάχιο
ΤΥΠΟΣ ΠΛΑΚΕΤΑΣ	Πλακέτα τυπωμένου κυκλώματος υψηλής συχνότητας, Πλακέτα τυπωμένου κυκλώματος μικροκυμάτων
Αριθμός Επιπέδων	2 επίπεδα
Εξαρτήματα Επιφανειακής Στήριξης	ΝΑΙ
Εξαρτήματα Διαμπερών Οπών	Δ/Ε
ΔΟΜΗ ΕΠΙΠΕΔΩΝ	χαλκός ------- 17um(0.5 oz)+επιχάλκωση άνω επιπέδου
	DiClad 870, 0.787mm
	χαλκός ------- 17um(0.5 oz)+επιχάλκωση κάτω επιπέδου
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστο ίχνος και διάκενο:	15 mil / 15 mil
Ελάχιστες / Μέγιστες Οπές:	0.9 mm / 0.9 mm
Αριθμός Διαφορετικών Οπών:	1
Αριθμός Οπών Διάτρησης:	4
Αριθμός Κοπών Φρεζαρίσματος:	1
Αριθμός Εσωτερικών Εγκοπών:	1
Έλεγχος Σύνθετης Αντίστασης:	όχι
Αριθμός χρυσών δακτύλων:	0
ΥΛΙΚΟ ΠΛΑΚΕΤΑΣ
Εποξειδική Ρητίνη Γυαλιού:	DiClad 870, 0.787mm
Τελικό εξωτερικό φύλλο:	1 oz
Τελικό εσωτερικό φύλλο:	1 oz
Τελικό ύψος πλακέτας τυπωμένου κυκλώματος:	0.9 mm ±0.12
ΕΠΙΧΑΛΚΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ
Επιφανειακή Επεξεργασία	HASL Pb free
Εφαρμογή Μάσκας Συγκόλλησης Σε:	Δ/Ε
Χρώμα Μάσκας Συγκόλλησης:	Δ/Ε
Τύπος Μάσκας Συγκόλλησης:	Δ/Ε
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ	Δρομολόγηση
ΣΗΜΑΝΣΗ
Πλευρά Θρύλου Εξαρτημάτων	Δ/Ε
Χρώμα Θρύλου Εξαρτημάτων	Δ/Ε
Όνομα ή Λογότυπο Κατασκευαστή:	Δ/Ε
ΟΠΗ	Επιχαλκωμένη διαμπερής οπή (PTH), ελάχιστο μέγεθος 0.9mm.
ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ	94V-0
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ
Διάσταση περιγράμματος:	0.0059"
Επιχάλκωση πλακέτας:	0.0029"
Ανοχή διάτρησης:	0.002"
ΕΛΕΓΧΟΣ	100% Ηλεκτρικός Έλεγχος πριν την αποστολή
ΤΥΠΟΣ ΣΧΕΔΙΟΥ ΠΡΟΣ ΠΑΡΟΧΗ	αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΑΣ	Παγκόσμια, Παγκόσμια.

PCB φούρνου μικροκυμάτων DiClad 870 με HASL διπλής όψης 31mil 0,8mm Χωρίς Μεταξοτυπία 0

Η Δυνατότητα Πλακετών Τυπωμένου Κυκλώματος (2023)

Παράμετρος	Τιμή
Αριθμός Επιπέδων	1-32
Έχουμε διάφορους μεταφορείς για να επιλέξετε. Συνήθως, θα επιλέξουμε αυτόν με την καλύτερη χρέωση αποστολής για εσάς. Εάν η παραγγελία σας είναι επείγουσα, μπορούμε να βοηθήσουμε στην επιλογή του μεταφορέα με γρήγορη χρονική στιγμή.RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 ( High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A κ.λπ.), FR-4 High CTI>600V; Πολυϊμίδιο, PET; Μεταλλικός Πυρήνας κ.λπ.	Μέγιστο Μέγεθος
Ιπτάμενος έλεγχος: 900600mm, Έλεγχος με εξάρτημα 460380mm, Χωρίς έλεγχο 1100*600mm	Έχουμε διάφορους μεταφορείς για να επιλέξετε. Συνήθως, θα επιλέξουμε αυτόν με την καλύτερη χρέωση αποστολής για εσάς. Εάν η παραγγελία σας είναι επείγουσα, μπορούμε να βοηθήσουμε στην επιλογή του μεταφορέα με γρήγορη χρονική στιγμή.±
0.0059" (	Έχουμε διάφορους μεταφορείς για να επιλέξετε. Συνήθως, θα επιλέξουμε αυτόν με την καλύτερη χρέωση αποστολής για εσάς. Εάν η παραγγελία σας είναι επείγουσα, μπορούμε να βοηθήσουμε στην επιλογή του μεταφορέα με γρήγορη χρονική στιγμή.Πάχος Πλακέτας Τυπωμένου Κυκλώματος0.0157" - 0.3937" (0.40mm--10.00mm)Ανοχή Πάχους (T≥0.8mm)
±8%	Ανοχή Πάχους (t<0.8mm)
±10%	Έχουμε διάφορους μεταφορείς για να επιλέξετε. Συνήθως, θα επιλέξουμε αυτόν με την καλύτερη χρέωση αποστολής για εσάς. Εάν η παραγγελία σας είναι επείγουσα, μπορούμε να βοηθήσουμε στην επιλογή του μεταφορέα με γρήγορη χρονική στιγμή.0.00295" - 0.1969" (0.075mm--5.00mm)
Ελάχιστο ίχνος	Έχουμε διάφορους μεταφορείς για να επιλέξετε. Συνήθως, θα επιλέξουμε αυτόν με την καλύτερη χρέωση αποστολής για εσάς. Εάν η παραγγελία σας είναι επείγουσα, μπορούμε να βοηθήσουμε στην επιλογή του μεταφορέα με γρήγορη χρονική στιγμή.Μπορώ να Επιστρέψω τις Πλακέτες μου;
0.003" (0.075mm)	Εξωτερικό πάχος χαλκού
35μm--350μm (1oz-10oz)	0.0079" - 0.25" (0.2mm--6.35mm)
17μm--350μm (0.5oz - 10oz)	Έχουμε διάφορους μεταφορείς για να επιλέξετε. Συνήθως, θα επιλέξουμε αυτόν με την καλύτερη χρέωση αποστολής για εσάς. Εάν η παραγγελία σας είναι επείγουσα, μπορούμε να βοηθήσουμε στην επιλογή του μεταφορέα με γρήγορη χρονική στιγμή.0.0079" - 0.25" (0.2mm--6.35mm)
Οπή Τελικής Επεξεργασίας (Μηχανική)	Έχουμε διάφορους μεταφορείς για να επιλέξετε. Συνήθως, θα επιλέξουμε αυτόν με την καλύτερη χρέωση αποστολής για εσάς. Εάν η παραγγελία σας είναι επείγουσα, μπορούμε να βοηθήσουμε στην επιλογή του μεταφορέα με γρήγορη χρονική στιγμή.Ανοχή Διαμέτρου (Μηχανική)
0.00295" (0.075mm)	Έχουμε διάφορους μεταφορείς για να επιλέξετε. Συνήθως, θα επιλέξουμε αυτόν με την καλύτερη χρέωση αποστολής για εσάς. Εάν η παραγγελία σας είναι επείγουσα, μπορούμε να βοηθήσουμε στην επιλογή του μεταφορέα με γρήγορη χρονική στιγμή.0.00197" (0.05mm)
Λόγος Όψεων	12:1
Τύπος Μάσκας Συγκόλλησης	LPI
Ελάχιστη Γέφυρα Μάσκας Συγκόλλησης	0.00315" (0.08mm)
Ελάχιστη Απόσταση Μάσκας Συγκόλλησης	Διατηρούμε τα περισσότερα υλικά υψηλής συχνότητας σε απόθεμα με ποσότητα πρωτοτύπου, όπως υλικά Rogers με σειρές 3000, 4000, 5000, 6000 κ.λπ., υλικά Taconic με σειρές RF, TLX, TLY κ.λπ., υλικά Wangling F4B με DK2.2, DK2.65 κ.λπ. Δεδομένου ότι τα υλικά υψηλής συχνότητας έχουν τόση ποικιλία, μπορείτε να συμβουλευτείτε τους πωλητές μας πριν από την παραγγελία.
Διάμετρος Οπής Πλήρωσης	Έχουμε διάφορους μεταφορείς για να επιλέξετε. Συνήθως, θα επιλέξουμε αυτόν με την καλύτερη χρέωση αποστολής για εσάς. Εάν η παραγγελία σας είναι επείγουσα, μπορούμε να βοηθήσουμε στην επιλογή του μεταφορέα με γρήγορη χρονική στιγμή.Ανοχή Ελέγχου Σύνθετης Αντίστασης
±10%	Έχουμε διάφορους μεταφορείς για να επιλέξετε. Συνήθως, θα επιλέξουμε αυτόν με την καλύτερη χρέωση αποστολής για εσάς. Εάν η παραγγελία σας είναι επείγουσα, μπορούμε να βοηθήσουμε στην επιλογή του μεταφορέα με γρήγορη χρονική στιγμή.HASL, HASL LF, ENIG, Εμβάπτιση σε κασσίτερο, Εμβάπτιση σε ασήμι, OSP, Χρυσός δάκτυλος, Επιχάλκωση με καθαρό χρυσό κ.λπ.
Παραδίδουμε Παγκοσμίως;	Όλες οι πλακέτες τυπωμένου κυκλώματος που αγοράζονται μέσω της Bicheng Ltd μπορούν να αποσταλούν παγκοσμίως σε οποιεσδήποτε χώρες που δεν υπόκεινται σε εμπάργκο. Θα επιλέξουμε τους κατάλληλους μεταφορείς για εσάς μεταξύ DHL, FedEx, TNT, UPS, EMS και Aramex.
Είναι τα Υλικά Υψηλής Συχνότητας σε Απόθεμα;	Διατηρούμε τα περισσότερα υλικά υψηλής συχνότητας σε απόθεμα με ποσότητα πρωτοτύπου, όπως υλικά Rogers με σειρές 3000, 4000, 5000, 6000 κ.λπ., υλικά Taconic με σειρές RF, TLX, TLY κ.λπ., υλικά Wangling F4B με DK2.2, DK2.65 κ.λπ. Δεδομένου ότι τα υλικά υψηλής συχνότητας έχουν τόση ποικιλία, μπορείτε να συμβουλευτείτε τους πωλητές μας πριν από την παραγγελία.
Μπορώ να Παραλάβω την Παραγγελία μου;	Είναι απολύτως κανένα πρόβλημα να παραλάβετε παραγγελίες πλακετών ή να συλλέξετε πλακέτες τυπωμένου κυκλώματος από τις εγκαταστάσεις μας μέσω του λογαριασμού σας σε DHL, UPS ή FedEx κ.λπ. Θα βοηθήσουμε στην προετοιμασία των απαραίτητων εγγράφων εξαγωγής ή αρχείων για τελωνειακή δήλωση.
Πόσο θα Κοστίσει η Παράδοση;	Έχουμε διάφορους μεταφορείς για να επιλέξετε. Συνήθως, θα επιλέξουμε αυτόν με την καλύτερη χρέωση αποστολής για εσάς. Εάν η παραγγελία σας είναι επείγουσα, μπορούμε να βοηθήσουμε στην επιλογή του μεταφορέα με γρήγορη χρονική στιγμή.Μπορώ να Επιστρέψω τις Πλακέτες μου;
Οι πλακέτες τυπωμένου κυκλώματος είναι μη αναστρέψιμα προϊόντα κατά παραγγελία, δεν επιτρέπεται η επιστροφή των αντικειμένων εάν δεν υπάρχουν προβλήματα ποιότητας.	Πότε θα Φτάσει η Παραγγελία μου;

PCB φούρνου μικροκυμάτων DiClad 870 με HASL διπλής όψης 31mil 0,8mm Χωρίς Μεταξοτυπία 1

Όλες οι πλακέτες τυπωμένου κυκλώματος αποστέλλονται την ίδια ημέρα εάν ολοκληρωθεί η κατασκευή τους πριν από τις 5 μ.μ. Για πελάτες στην Ασία, μπορείτε να τις παραλάβετε εντός 2-3 ημερών, για πελάτες στην Ευρώπη εντός 6-7 ημερών και για πελάτες στην Αμερική (Βόρεια και Νότια) εντός 6-7 ημερών, ωστόσο οι μεταφορείς δεν εγγυώνται αυτό λόγω της πολυπλοκότητας των μεταφορών.

Θα Χρειαστεί να Υπογράψω για το Δέμα μου;

Αποστέλλουμε όλες τις παραγγελίες χρησιμοποιώντας DHL, UPS, FedEx, TNT, Aramex ή EMS, οπότε παρακολουθούνται πλήρως και ενδέχεται να απαιτούν υπογραφή.

Πώς Μπορώ να Παρακολουθήσω την Παραγγελία μου;

Μόλις αποσταλούν οι πλακέτες τυπωμένου κυκλώματος, θα λάβετε μια επιβεβαίωση αποστολής μέσω email από τους πωλητές μας που περιλαμβάνει έναν αριθμό παρακολούθησης. Μπορείτε να παρακολουθήσετε αυτόν τον αριθμό στους επίσημους ιστότοπούς τους.

Τι Πρέπει να Κάνω Εάν το Δέμα μου Έχει Υποστεί Ζημιά ή Έχει Χαθεί;

Αυτή η κατάσταση είναι σπάνια στην καθημερινή μας επιχείρηση. Οι πλακέτες τυπωμένου κυκλώματος συσκευάζονται με υλικά φυσαλίδων εσωτερικά και με χαρτοκιβώτιο ποιότητας KK εξωτερικά για την προστασία των πλακετών τυπωμένου κυκλώματος σας. Ωστόσο, εάν το δέμα σας χαθεί ή υποστεί ζημιά, πρέπει να επικοινωνήσετε μαζί μας αμέσως, ώστε να μπορούμε να επικοινωνήσουμε με τον μεταφορέα και να κανονίσουμε την παραγωγή αντικατάστασης. Παρακαλούμε κρατήστε τυχόν κατεστραμμένα αντικείμενα, συμπεριλαμβανομένης της κατεστραμμένης συσκευασίας, για αναφορά.
