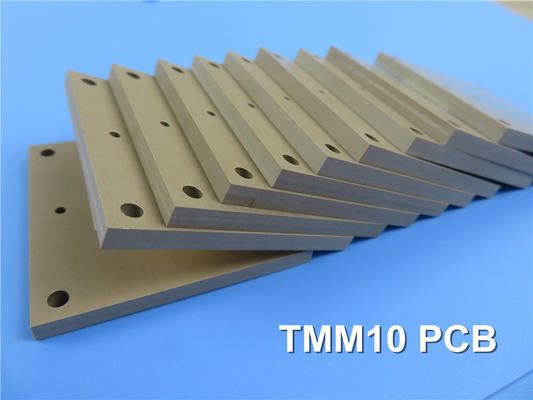

Rogers TMM10 PCB υλικό για υψηλή αξιοπιστία οπών PTH

Σε αυτό το άρθρο, θα συζητήσω το TMM10 PCB, το οποίο είναι ένας τύπος θερμοσκληρυνόμενου υλικού μικροκυμάτων.Το Rogers TMM10 PCB είναι ένα σύνθετο υλικό κατασκευασμένο από κεραμικό και θερμοσκληρυνόμενο πολυμερές που έχει σχεδιαστεί για υψηλή αξιοπιστία οπών PTH σε εφαρμογές strip-line και micro-strip.Συνδυάζει τα οφέλη τόσο από PTFE όσο και από υποστρώματα με βάση κεραμικά, αλλά δεν περιορίζεται από τις ίδιες μηχανικές ιδιότητες και τεχνικές παραγωγής.

Σύμφωνα με το φύλλο δεδομένων TMM10, αυτό το υλικό έχει υψηλή διηλεκτρική σταθερά με τιμή διεργασίας Dk 9,2, που το καθιστά κατάλληλο για συσκευές που απαιτούν μικρό όγκο σε μέγεθος, όπως φίλτρα και ζεύκτες.Ο συντελεστής διάχυσης είναι πολύ χαμηλός στα 0,0022 στα 10 GHz.Ο θερμικός συντελεστής διηλεκτρικής σταθεράς (TCDk) είναι επίσης επιθυμητός, καθώς είναι μικρότερος από |50|ppm/°C.Αυτό το καθιστά ιδανικό για χρήση σε εφαρμογές που απαιτούν την τοποθέτηση πλακών σε περιβάλλοντα υψηλής μεταβλητής θερμοκρασίας, όπως ηλεκτρονικά αυτοκινήτων ή σταθμούς βάσης 5G.

Το TMM10 έχει καλή αντίσταση όγκου και επιφάνειας και μπορεί να αντέξει θερμοκρασία αποσύνθεσης (Td) έως και 425℃ (καθορίζεται από τη Θερμοβαρυμετρική Ανάλυση - TGA), η οποία είναι μια ασφαλής θερμοκρασία κατά τη συναρμολόγηση PCB.Ο συντελεστής θερμικής διαστολής του είναι παρόμοιος με αυτόν του χαλκού, γεγονός που διασφαλίζει ότι οι μηχανικές του ιδιότητες αντέχουν στον ερπυσμό και την ψυχρή ροή.Το TMM10 είναι επίσης ένα είδος πλακέτας θερμικής διαχείρισης, με θερμική αγωγιμότητα 0,76 W/m/K.

Η αντοχή αποφλοίωσης του χαλκού μετά από θερμική καταπόνηση είναι 5,0 λίβρες/ίντσα (0,9 N/mm).Η αντοχή κάμψης στην κατεύθυνση της μηχανής και στην εγκάρσια διεύθυνση είναι 13,62 Kpsi και ο συντελεστής κάμψης είναι 1,79 Mpsi.Η απορρόφηση υγρασίας για υλικό 1,27 mm είναι 0,09% και 0,2% για πάχος 3,18 mm.Το ειδικό βάρος είναι 2,77 και η ειδική θερμοχωρητικότητα είναι 0,74 J/g/K.Το TMM10 είναι συμβατό με διαδικασία χωρίς μόλυβδο.

Τα PCB TMM10 διατίθενται σε διάφορα πάχη, συμπεριλαμβανομένων των 20 mils, 30 mils, 50 mils και 60 mils.Διατίθενται επίσης μεγαλύτερα πάχη, όπως 200 mils, 300 mils και 500 mils.Το μέγιστο μέγεθος PCB σε υλικά υψηλής συχνότητας είναι 400 mm επί 500 mm και τα PCB TMM10 μπορούν να κατασκευαστούν σε σχέδια μονής στρώσης, διπλής στρώσης, πολλαπλών στρώσεων και υβριδικών σχεδίων.Οι μάσκες συγκόλλησης σε διάφορα χρώματα είναι διαθέσιμες στο εσωτερικό και μια σειρά από προστατευτικές επιστρώσεις, όπως χρυσός εμβάπτισης, HASL, ασήμι εμβάπτισης και κασσίτερος εμβάπτισης, καθώς και OSP, ENEPIG και καθαρός χρυσός, μπορούν να χρησιμοποιηθούν για την προστασία των μαξιλαριών SMD .

Τα υλικά TMM10 είναι ανθεκτικά στις χημικές ουσίες διεργασίας, μειώνοντας τη ζημιά κατά τη διαδικασία κατασκευής του κυκλώματος.Δεν απαιτούν επεξεργασία ναφθανικού νατρίου πριν από την ηλεκτρολυτική επιμετάλλωση και η θερμοσκληρυνόμενη ρητίνη επιτρέπει την αξιόπιστη συγκόλληση σύρματος.Οι εφαρμογές για τα PCB TMM10 περιλαμβάνουν ενισχυτές ισχύος και συνδυαστές, φίλτρα και ζεύκτες, συστήματα δορυφορικής επικοινωνίας, κεραίες συστημάτων καθολικού εντοπισμού θέσης και κεραίες ενημέρωσης κώδικα.
