RO4003C Απόλυτο υλικό PCB για εφαρμογές υψηλής συχνότητας

Είμαστε ενθουσιασμένοι που παρουσιάζουμε το τελευταίο μας προϊόν PCB κατασκευασμένο με υλικό Rogers RO4003C και μια διαδικασία χωρίς μόλυβδο.Αυτό το PCB προσφέρει αξιόπιστη λειτουργία σε ένα εύρος θερμοκρασίας από -40℃ έως +85℃, καθιστώντας το ιδανικό για διάφορες εφαρμογές.

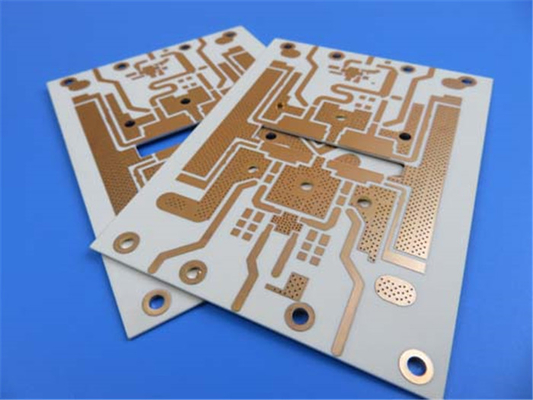

Η στοίβα PCB περιλαμβάνει βασικό χαλκό 17um, διηλεκτρικό RO4003C 20mil, προεμποτισμό RO4450F, διηλεκτρικό διηλεκτρικό RO4003C 60mil, προεμποτισμένο RO4450F, διηλεκτρικό προεμποτισμένο RO4003C, προεμποτισμό RO4003C, διηλεκτρικό διηλεκτρικό RO4450F040,RO4003 20mil, και βάση χαλκού 17um .Οι διαστάσεις της σανίδας είναι 90 x 90 mm, με ελάχιστο ίχνος/διάστημα 5/5 mils και ελάχιστο μέγεθος οπής 16 mils.Το πάχος της τελικής σανίδας είναι 4,8 mm, με τελικό βάρος Cu 1 oz (1,4 mils) όλα τα στρώματα και πάχος επιμετάλλωσης 1 mil.Το φινίρισμα της επιφάνειας είναι Immersion Nickle Immersion Palladium και Immersion Gold (ENEPIG), και η επάνω και η κάτω μεταξοτυπία δεν περιλαμβάνονται.Η επάνω και η κάτω μάσκα συγκόλλησης είναι Matt Black και δεν υπάρχει μεταξοτυπία στα μαξιλαράκια συγκόλλησης.Το PCB έχει περάσει 100% ηλεκτρική δοκιμή.

Η ελάχιστη διέλευση πρέπει να γεμιστεί με πάστα χαλκού για καλύτερη θερμική διάχυση και απαιτούνται οπές βυθισμένες για να αποφευχθεί η προεξοχή της βίδας και να διασφαλιστεί μια επίπεδη επιφάνεια εγκατάστασης.Στένσιλ πάστας συγκόλλησης παρέχονται για την επάνω πλευρά.

Το PCB περιλαμβάνει 31 εξαρτήματα, με συνολικά 92 μαξιλαράκια, 51 μαξιλαράκια διαμπερούς οπής, 15 επάνω επιθέματα SMT, 26 κάτω επιθέματα SMT, 59 vias και 75 δίχτυα.

Εάν έχετε οποιεσδήποτε τεχνικές ερωτήσεις, μη διστάσετε να επικοινωνήσετε με την Ivy στο sales10@bichengpcb.com.

Επιλέξτε RO4003C για εφαρμογές ανώτερης υψηλής ακεραιότητας και υψηλής συχνότητας

Στον κόσμο των πλακετών τυπωμένων κυκλωμάτων (PCB), η ακεραιότητα και η απόδοση του σήματος είναι ζωτικής σημασίας.Η επιλογή του υλικού είναι απαραίτητη για κάθε εφαρμογή υψηλής συχνότητας.Το RO4003C είναι το απόλυτο υλικό PCB για τέτοιες εφαρμογές.Οι εξαιρετικές του ιδιότητες και τα χαρακτηριστικά απόδοσης το καθιστούν την ιδανική επιλογή για σχεδιαστές που θέλουν να βελτιστοποιήσουν τα κυκλώματά τους.

Ιδιότητες και Χαρακτηριστικά Απόδοσης του RO4003C

Το RO4003C είναι ένα υλικό PCB υψηλής απόδοσης κατασκευασμένο με υδρογονάνθρακες γεμάτο με κεραμικά.Αυτός ο συνδυασμός παρέχει εξαιρετικές ηλεκτρικές ιδιότητες, συμπεριλαμβανομένης μιας διηλεκτρικής σταθεράς 3,38±0,05 στα 10 GHz και ενός συντελεστή διάχυσης 0,0027 στα 10 GHz/23℃.Αυτές οι ιδιότητες διασφαλίζουν τη βέλτιστη ακεραιότητα του σήματος, καθιστώντας το ιδανικό για ψηφιακά κυκλώματα υψηλής ταχύτητας και RF.

Το RO4003C έχει επίσης υψηλή θερμική αγωγιμότητα 0,71 W/M/oK στους 80℃, γεγονός που το καθιστά εξαιρετική επιλογή για εφαρμογές που απαιτούν αποτελεσματική απαγωγή θερμότητας.Έχει χαμηλό συντελεστή θερμικής διαστολής (CTE) 11 ppm/℃ στην κατεύθυνση Χ, 14 ppm/℃ στην κατεύθυνση Y και 46 ppm/℃ στην κατεύθυνση Z, που εξασφαλίζει σταθερότητα διαστάσεων σε περιβάλλοντα ακραίων θερμοκρασιών.

Πλεονεκτήματα του RO4003C έναντι άλλων υλικών PCB

Σε σύγκριση με άλλα υλικά PCB, το RO4003C προσφέρει πολλά πλεονεκτήματα.Έχει συμβατότητα διαδικασίας χωρίς μόλυβδο, καθιστώντας το μια φιλική προς το περιβάλλον επιλογή.Έχει υψηλότερη θερμική αγωγιμότητα από το FR-4, πράγμα που σημαίνει ότι μπορεί να χειριστεί υψηλότερα επίπεδα ισχύος χωρίς υπερθέρμανση.Έχει επίσης χαμηλότερη διηλεκτρική απώλεια από άλλα υλικά υψηλής συχνότητας όπως το PTFE, κάτι που μεταφράζεται σε καλύτερη ακεραιότητα σήματος και μειωμένη απώλεια σήματος.

RO4003C Σχεδιαστικά θέματα PCB για βέλτιστη απόδοση

Η σχεδίαση με RO4003C απαιτεί συγκεκριμένες εκτιμήσεις.Για παράδειγμα, το πάχος των διηλεκτρικών στρωμάτων επηρεάζει τη χαρακτηριστική σύνθετη αντίσταση, η οποία πρέπει να ελέγχεται προσεκτικά για τη σωστή διάδοση του σήματος.Το φινίρισμα της επιφάνειας του υποστρώματος είναι επίσης κρίσιμο για τη διασφάλιση αξιόπιστης συγκόλλησης και διασύνδεσης.

Εφαρμογές των PCB RO4003C σε διάφορες βιομηχανίες

Το RO4003C χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες, συμπεριλαμβανομένων των τηλεπικοινωνιών, της αεροδιαστημικής και της άμυνας, της ιατρικής και της αυτοκινητοβιομηχανίας.Τα εξαιρετικά χαρακτηριστικά απόδοσης το καθιστούν ιδανική επιλογή για εφαρμογές υψηλής συχνότητας σε αυτούς τους κλάδους.Για παράδειγμα, χρησιμοποιείται συχνά σε εφαρμογές 5G και IoT, όπου η ακεραιότητα του σήματος είναι κρίσιμη για αξιόπιστη επικοινωνία.Χρησιμοποιείται επίσης σε εφαρμογές αεροδιαστημικής και άμυνας, όπου τα κυκλώματα πρέπει να αντέχουν σε ακραίες συνθήκες θερμοκρασίας και υγρασίας.

RO4003C και το μέλλον του ψηφιακού σχεδιασμού υψηλής ταχύτητας

Καθώς ο ψηφιακός σχεδιασμός εξελίσσεται, η ζήτηση για υλικά που μπορούν να χειριστούν υψηλότερες ταχύτητες και συχνότητες θα αυξηθεί.Το RO4003C είναι σε καλή θέση για να καλύψει αυτές τις απαιτήσεις, χάρη στα εξαιρετικά χαρακτηριστικά απόδοσης του.Η χαμηλή διηλεκτρική απώλεια και η υψηλή θερμική αγωγιμότητα το καθιστούν ιδανική επιλογή για εφαρμογές ψηφιακού σχεδιασμού υψηλής ταχύτητας, όπως κέντρα δεδομένων και υπολογιστές υψηλής απόδοσης.

RO4003C Κατασκευή και συναρμολόγηση PCB

Τα PCB RO4003C απαιτούν εξειδικευμένες διαδικασίες κατασκευής και συναρμολόγησης για να διασφαλιστεί η βέλτιστη απόδοση.Για παράδειγμα, το ελάχιστο μέσω του μεγέθους πρέπει να ελέγχεται προσεκτικά για να αποφευχθεί η απώλεια σήματος και απαιτούνται οπές βυθίσματος για να διασφαλιστεί μια επίπεδη επιφάνεια εγκατάστασης.Στένσιλ πάστας συγκόλλησης παρέχονται επίσης για την επάνω πλευρά για να διασφαλιστεί η αξιόπιστη συγκόλληση.

Αντιμετώπιση κοινών προβλημάτων με PCB RO4003C

Παρά τα εξαιρετικά χαρακτηριστικά απόδοσης, οι σχεδιαστές ενδέχεται να αντιμετωπίσουν προβλήματα κατά την εργασία με PCB RO4003C.Για παράδειγμα, μπορεί να προκύψουν προβλήματα με τη συγκόλληση και τη διασύνδεση εάν το φινίρισμα της επιφάνειας του υποστρώματος δεν ελέγχεται σωστά.Η κατανόηση αυτών των ζητημάτων και ο τρόπος αντιμετώπισης τους είναι ζωτικής σημασίας για τη διασφάλιση της βέλτιστης απόδοσης.

RO4003C και συμβατότητα διαδικασίας χωρίς μόλυβδο

Το RO4003C είναι συμβατό με διαδικασίες χωρίς μόλυβδο, καθιστώντας το μια φιλική προς το περιβάλλον επιλογή για τους σχεδιαστές.Αυτή η συμβατότητα διασφαλίζει ότι οι σχεδιαστές μπορούν να πληρούν τους περιβαλλοντικούς κανονισμούς χωρίς να θυσιάζουν την απόδοση.

RO4003C έναντι άλλων υλικών PCB υψηλής συχνότητας: Συγκριτική ανάλυση

Ενώ το RO4003C προσφέρει εξαιρετικά χαρακτηριστικά απόδοσης, οι σχεδιαστές μπορεί να αναρωτιούνται πώς συγκρίνεται με άλλα υλικά PCB υψηλής συχνότητας.Μια συγκριτική ανάλυση μπορεί να βοηθήσει τους σχεδιαστές να κατανοήσουν πώς το RO4003C ανταποκρίνεται σε άλλες επιλογές και να λάβουν μια τεκμηριωμένη απόφαση όταν επιλέγουν ένα υλικό PCB.

συμπέρασμα

Το RO4003C είναι το απόλυτο υλικό PCB για εφαρμογές υψηλής συχνότητας.Οι εξαιρετικές του ιδιότητες και τα χαρακτηριστικά απόδοσης το καθιστούν ιδανική επιλογή για σχεδιαστές που θέλουν να βελτιστοποιήσουν τα κυκλώματά τους.Από εφαρμογές 5G και IoT μέχρι την αεροδιαστημική και την άμυνα, το RO4003C είναι σε καλή θέση για να ανταποκρίνεται στις απαιτήσεις διαφόρων βιομηχανιών.Κατανοώντας τις ιδιότητές του, τα ζητήματα σχεδιασμού και την αντιμετώπιση κοινών προβλημάτων, οι σχεδιαστές μπορούν να ξεκλειδώσουν πλήρως τις δυνατότητες του RO4003C για τις εφαρμογές τους.
