Υλικό βάσεων: | DiClad 0.508mm | Αρίθμηση στρώματος: | 2 στρώσεις |
---|---|---|---|
Πάχος PCB: | 0,6 χιλ. ±0.1 | Μέγεθος PCB: | 68 Χ 86mm=1up |
Βάρος χαλκού: | 1oz | Η επιφάνεια τελειώνει: | χρυσός βύθισης |
Υψηλό φως: | Υλικό 880 PCB υψηλής συχνότητας,Διπλό στρώμα PCB υψηλής συχνότητας,60mil υλικό PCB |

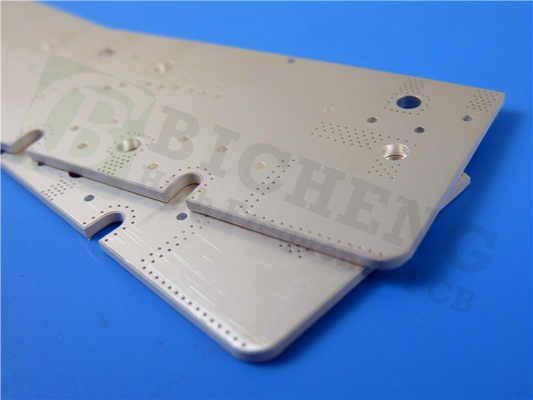

Rogers DiClad 880 διπλό στρώμα PCB υψηλής συχνότητας 60mil με το χρυσό βύθισης
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Το Rogers DiClad 880 φύλλα πλαστικού αποτελείται από το υφαμένο φίμπεργκλας που ενισχύεται, PTFE-βασισμένα σύνθετα που προσφέρουν τη χαμηλότερη διηλεκτρική σταθερά (DK) και τους παράγοντες διασκεδασμού (Df). Αυτά τα φύλλα πλαστικού χρησιμοποιούνται συνήθως στο φίλτρο, το συζευκτήρα, και τις χαμηλού θορύβου εφαρμογές ενισχυτών, καθώς επίσης και τους διαιρέτες και τους συνδυαστές δύναμης, όπου η ομοιομορφία διηλεκτρικής σταθεράς και η χαμηλή απώλεια είναι σημαντικές.
Πάρτε μια προσεκτικότερη ματιά στις ιδιότητες DiClad 880. Αυτό το υλικό είναι υφαμένο φίμπεργκλας που ενισχύεται και PTFE-που βασίζεται, χωρίς οποιοδήποτε κεραμικό υλικό πληρώσεως. Η διηλεκτρική σταθερά της ρυθμίζεται προσεκτικά μέσω μιας ακριβούς αναλογίας μίξης PTFE και του φίμπεργκλας, με συνέπεια μια χαμηλότερη αξία DK 2,17 ή 2,2 σε 10 Ghz και ενός χαμηλότερου παράγοντα διασκεδασμού 0,0009 @ 10 Ghz. Εντούτοις, είναι σημαντικό να σημειωθεί ότι αυτό το υλικό μπορεί να έχει τη λιγότερη διαστατική σταθερότητα από τα υψηλά υλικά DK.
Από την άποψη των θερμικών ιδιοτήτων, ο θερμικός συντελεστής της διηλεκτρικής σταθεράς (TCDk) DiClad 880 είναι σχετικά φτωχός σε -160 ppm/°C λόγω της απουσίας οποιωνδήποτε κεραμικών υλικών πληρώσεως. Επιπλέον, ο συντελεστής της θερμικής επέκτασης (CTE) στον ζ-άξονα γίνεται υψηλότερος σε 252 ppm/°C, με συνέπεια την πιό αδύνατη θερμική αγωγιμότητα 0,26 W/mK.
Το DiClad 880 έχει μια ισχυρή προσκόλληση στο χαλκό, όπως φαίνεται από τη δύναμη φλούδας 14 λιβρών του/ίντσα μετά από τη θερμική πίεση. Επιπλέον, και η ειδική αντίσταση όγκου και η ειδική αντίσταση επιφάνειας είναι καλές, μετρώντας σε 1,4 Χ 10^9 mΩ-εκατ. και 2,9 Χ 10^6 MΩ, αντίστοιχα. Το υλικό έχει επίσης μια αντίσταση τόξων μεγαλύτερου από 180 δευτερόλεπτα.
Το DiClad 880 αποδίδει εξαιρετικά καλά από την άποψη του εκτατού συντελεστή, της εκτατής δύναμης, του συμπιεστικού συντελεστή, και του κάμψης συντελεστή. Έχει μια διηλεκτρική αξία διακοπής μεγαλύτερη από την τάση 45 κιλού και μια υλική πυκνότητα 2,23 g/cm ³. Καλύπτει τις απαιτήσεις των προτύπων ευφλέκτου UL94-V0 και έχει τη χαμηλή απορρόφηση νερού 0,02%.
Το DiClad 880 επίσης έχει τις εντυπωσιακές outgassing ιδιότητες, με μια χαμηλή συνολική μαζική απώλεια 0,01% και ένα συλλεχθε'ν πτητικό συμπυκνώσιμο υλικό όριο 0,10%. Έχει ένα ποσοστό επανάκτησης υδρατμών 0,01%, δείχνοντας την αντίσταση στην απορρόφηση υδρατμών, και κανένα ορατό συμπύκνωμα δεν είναι παρόν κατά τη διάρκεια της χρήσης. Αυτές οι παράμετροι καταδεικνύουν ότι DiClad 880 είναι ιδιαίτερα σταθερό και αξιόπιστο.
Το DiClad 880 PCBs είναι διαθέσιμο στις διάφορες αριθμήσεις στρώματος, συμπεριλαμβανομένου ενιαίος-πλαισιωμένου, double-sided, πολυστρωματικού, και υβριδικού PCBs, και ερχόμενος στα διαφορετικά διηλεκτρικά πάχη 20mil (0.508mm), 30mil (0.762mm), και 60mil (1.524mm). Είναι επίσης διαθέσιμοι σε βάρη χαλκού 1oz (35µm) και 2oz (70µm), επιτρέποντας την ευελιξία στο σχέδιο.
Το μέγεθος PCB περιορίζεται σε 400mm κατά 500mm αλλά μπορεί να κατασκευαστεί για να εγκαταστήσει τις διάφορες εφαρμογές. Η μάσκα ύλης συγκολλήσεως έρχεται σε μια σειρά των χρωμάτων, συμπεριλαμβανομένου πράσινου, μαύρος, μπλε, κίτρινος, και του κοκκίνου.
Το τέρμα επιφάνειας του DiClad 880 PCB είναι εξατομικεύσιμο και διαθέσιμο στις διαφορετικές επιλογές, συμπεριλαμβανομένου του χρυσού βύθισης, του συγκολλώντας επιπέδου ζεστού αέρα (HASL), του ασημιού βύθισης, του κασσίτερου βύθισης, του γυμνού χαλκού, OSP, και του καθαρού χρυσού που καλύπτεται, μεταξύ άλλων.
Τα DiClad880 PCBs είναι ευπροσάρμοστα και βρίσκουν τη χρησιμότητα σε ποικίλες εφαρμογές, συμπεριλαμβανομένων των δικτύων τροφών ραντάρ, εμπορικού που συγχρονίζονται - δίκτυα σειράς, των χαμηλών κεραιών σταθμών βάσης απώλειας, και των συστημάτων καθοδήγησης.
Τέλος, DiClad 880 υλικό είναι συμβατό και με τον παραδοσιακό electroless χαλκό και με τις άμεσες διαδικασίες επιμετάλλωσης κατάθεσης, που καθιστούν τη διαδικασία επεξεργασίας απλή και κατάλληλη. Η περισσότερη επιφάνεια τελειώνει, όπως HASL, τον κασσίτερο, ασήμι, νικέλιο/χρυσός, και OSP, έχει εφαρμοστεί σε DiClad 880 χωρίς οποιεσδήποτε ζητήματα ή ειδικές ανησυχίες.
Προδιαγραφές PCB
ΜΈΓΕΘΟΣ PCB | 68 Χ 86mm=1up |
ΤΥΠΟΣ ΠΙΝΑΚΩΝ | Πλαισιωμένο διπλάσιο PCB |
Αριθμός στρωμάτων | 2 στρώματα |
Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
Μέσω των τμημάτων τρυπών | Αριθ. |
STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 17um (0,5 oz) ΤΟΠ στρώμα +plate |
DiClad 0.508mm | |
χαλκός - 17um (0,5 oz) + στρώμα πιάτων BOT | |
ΤΕΧΝΟΛΟΓΙΑ | |
Ελάχιστα ίχνος και διάστημα: | 10 mil/10 mil |
Ελάχιστες/μέγιστες τρύπες: | 0,5 χιλ./1,0 χιλ. |
Αριθμός διαφορετικών τρυπών: | 4 |
Αριθμός τρυπών τρυπανιών: | 12 |
Αριθμός αλεσμένων αυλακώσεων: | 0 |
Αριθμός εσωτερικών διακοπών: | 2 |
Έλεγχος σύνθετης αντίστασης: | αριθ. |
Αριθμός χρυσού δάχτυλου: | 0 |
ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
Γυαλί εποξικό: | DiClad880 0.508mm |
Τελικό φύλλο αλουμινίου εξωτερικό: | 1,0 oz |
Τελικό φύλλο αλουμινίου εσωτερικό: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Τελικό ύψος του PCB: | 0,6 χιλ. ±0.1 |
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
Η επιφάνεια τελειώνει | Χρυσός βύθισης, 88,2% |
Η μάσκα ύλης συγκολλήσεως ισχύει: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Χρώμα μασκών ύλης συγκολλήσεως: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Τύπος μασκών ύλης συγκολλήσεως: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
CONTOUR/CUTTING | Δρομολόγηση |
ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
Πλευρά του συστατικού μύθου | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Χρώμα του συστατικού μύθου | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Όνομα ή λογότυπο κατασκευαστών: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.5mm. |
FLAMIBILITY ΕΚΤΙΜΗΣΗ | 94V-0 |
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
Διάσταση περιλήψεων: | 0,0059» |
Επένδυση πινάκων: | 0,0029» |
Ανοχή τρυπανιών: | 0,002» |
ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
