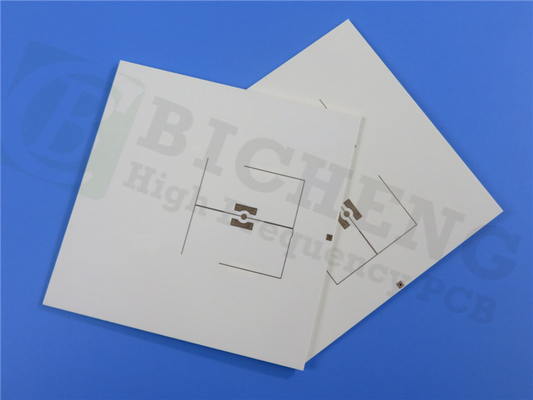

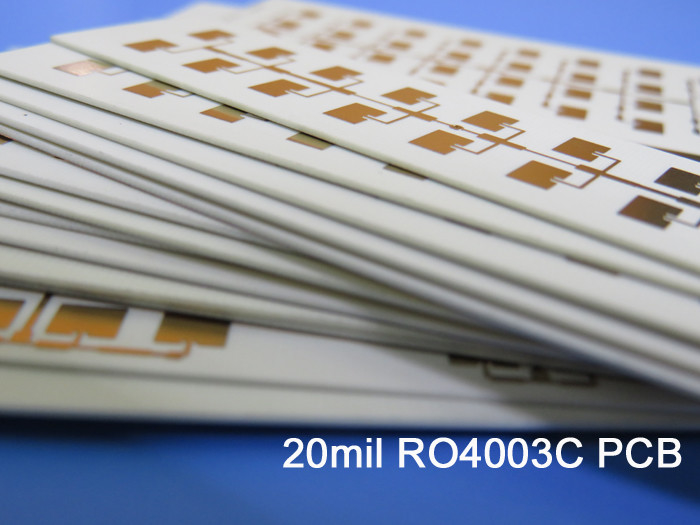

Είμαστε στην ευχάριστη θέση να παρουσιάσουμε το νέο μας 2 στρώματα άκαμπτο PCB, το οποίο έχει σχεδιαστεί με κεραμικά γεμάτα συνθετικά PTFE RO3003 για εξαιρετικές επιδόσεις.το εν λόγω PCB μπορεί να λειτουργεί σε θερμοκρασία από -40°C έως +85°C, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών.
Η συσσώρευση PCB αποτελείται από τελικό χαλκό 35um, διαλεκτικό RO3003 20 mil (0,508 mm) και τελικό χαλκό 35um.Το ελάχιστο ίχνος / χώρος στο PCB είναι 8/8 mils, και το ελάχιστο μέγεθος της τρύπας είναι 0,4 mm. Δεν υπάρχουν τυφλά ή θαμμένα μέσα, και το πάχος της τελικής πλάκας είναι 1,6 mm. Το τελικό βάρος χαλκού είναι 1 ουγγιά (1,4 mils) σε όλα τα στρώματα,με πάχος επικάλυψης 1 mlΤο φινίρισμα της επιφάνειας είναι από κασσίτερο βύθισης και δεν υπάρχει μεταξοειδής οθόνη ούτε στην κορυφή ούτε στο κάτω μέρος της σανίδας.
Το νέο PCB διαθέτει 77 εξαρτήματα, 123 συνολικά pads και 100 vias.Το PCB έχει 8 δίχτυα και έχει δοκιμαστεί με 100% ηλεκτρική δοκιμή για να εξασφαλιστεί η αξιοπιστία του.
Ο τύπος σχεδίου που παρέχεται για αυτό το PCB είναι Gerber RS-274-X και πληροί το πρότυπο IPC-Class-2.Οι πελάτες μας σε όλο τον κόσμο μπορούν να επωφεληθούν από αυτό το υψηλής ποιότητας PCB που έχει σχεδιαστεί με RO3003 κεραμικά γεμάτα σύνθετα PTFE και μια διαδικασία χωρίς μόλυβδο, καθιστώντας το κατάλληλο για διάφορες εφαρμογές.
Συμπερασματικά, το νέο μας 2 στρώματα άκαμπτο PCB με RO3003 κεραμικά γεμάτα σύνθετα PTFE είναι μια λύση υψηλών επιδόσεων με εξαιρετική αξιοπιστία.Το ευρύ εύρος θερμοκρασιών και η διαδικασία χωρίς μόλυβδο το καθιστούν εξαιρετική επιλογή για διάφορες εφαρμογέςΕίμαστε περήφανοι που προσφέρουμε αυτό το κορυφαίο PCB στους πελάτες μας σε όλο τον κόσμο.
| Ιδιοκτησία |
RO4003C |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
3.38±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
3.55 |
Z |
|
8 έως 40 GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
+40 |
Z |
ppm/°C |
-50°C έως 150°C |
IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου |
1.7 x 1010 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Αντίσταση επιφάνειας |
4.2 x 109 |
|
MΩ |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Ηλεκτρική ισχύς |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Μοντέλο τράβηξης |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δυνατότητα τράβηξης |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δύναμη κάμψης |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Διαμετρική σταθερότητα |
< 0.3 |
X,Y |
χιλιοστά
(mil/inch) |
μετά την έκταση etch+E2/150°C |
IPC-TM-650 2.4.39Α |
| Συντελεστής θερμικής διαστολής |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C έως 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Α |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ΑΣTM D 3850 |
| Θερμική αγωγιμότητα |
0.71 |
|
W/M/oK |
80°C |
ΑΣTM C518 |
| Απορρόφηση υγρασίας |
0.06 |
|
% |
48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 |
| Σφιχτότητα |
1.79 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
1.05
(6.0) |
|
Α/χμ
(πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC |
IPC-TM-650 2.4.8 |
| Πυροδοσία |
Α/Χ |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
RO3003 Κηραμικά συμπληρωμένα σύνθετα PTFE: Ολοκληρωμένος οδηγός για τα PCB υψηλών επιδόσεων
Η εξέλιξη του ηλεκτρονικού έχει οδηγήσει σε μια νέα εποχή υψηλής συχνότητας και υψηλών θερμοκρασιών για τα PCB.Τα σύνθετα PTFE RO3003 γεμάτα κεραμικά έχουν εξελιχθεί σε κορυφαίο υλικό, προσφέροντας εξαιρετικές επιδόσεις και αξιοπιστία σε μια σειρά εφαρμογών.
Εισαγωγή στο RO3003 Κηραμικά γεμάτα σύνθετα υλικά PTFE
Το RO3003 είναι ένα σύνθετο υλικό που αποτελείται από PTFE και κεραμική σκόνη.το οποίο το καθιστά ιδανικό υλικό για εφαρμογές υψηλής συχνότητας και υψηλής θερμοκρασίας.
Πλεονεκτήματα της RO3003
Το RO3003 προσφέρει πολλά πλεονεκτήματα έναντι των παραδοσιακών υλικών PCB, συμπεριλαμβανομένης της χαμηλότερης διαλεκτρικής απώλειας, της βελτιωμένης ακεραιότητας του σήματος και της ανώτερης θερμικής διαχείρισης.Ο υψηλός θερμικός συντελεστής ε του καθιστά αποτελεσματικό εξατμιστή θερμότητας, ιδανικό για εφαρμογές υψηλής ισχύος.
Ηλεκτρικές ιδιότητες της RO3003
Το RO3003 έχει σταθερή διηλεκτρική σταθερά 3,0±0,04 σε ευρύ φάσμα συχνοτήτων.Το RO3003 διαθέτει υψηλό όγκο και αντίσταση επιφάνειας, καθιστώντας το κορυφαία επιλογή για εφαρμογές υψηλής συχνότητας.
Θερμικές και μηχανικές ιδιότητες του RO3003
Το RO3003 έχει χαμηλό συντελεστή θερμικής διαστολής, επιτρέποντάς του να υποβάλλεται σε θερμικό κύκλο χωρίς αποστρώσεις ή ρωγμές.ενώ η εξαιρετική σταθερότητα των διαστάσεων του εξασφαλίζει ότι μπορεί να διατηρήσει το σχήμα και το μέγεθός του ακόμη και σε ακραίες θερμοκρασίες.
Εφαρμογές της RO3003
Το RO3003 είναι ιδανικό για μια σειρά εφαρμογών, συμπεριλαμβανομένων κυτταρικών σταθμών βάσης, αεροδιαστημικής και άμυνας, ψηφιακών κυκλωμάτων υψηλής ταχύτητας, ενισχυτών ισχύος, κεραίες και φίλτρα.
RO3003 έναντι άλλων υλικών PCB
Σε σύγκριση με άλλα υλικά PCB, το RO3003 προσφέρει ανώτερη απόδοση σε εφαρμογές υψηλής συχνότητας και υψηλής θερμοκρασίας.
Δοκιμασία και πιστοποίηση των PCB RO3003
Τα PCB RO3003 υποβάλλονται σε αυστηρές δοκιμές και πιστοποίηση για να εξασφαλιστεί η αξιοπιστία και η απόδοσή τους.καθώς και συμβατότητα με διαδικασίες χωρίς μόλυβδο.
Συνοπτικά, τα κεραμικά γεμάτα σύνθετα PTFE RO3003 παρέχουν εξαιρετικές επιδόσεις και αξιοπιστία για εφαρμογές υψηλής συχνότητας και υψηλής θερμοκρασίας.και μηχανικές ιδιότητες τους καθιστούν ιδανικό υλικό για ένα ευρύ φάσμα εφαρμογώνΜε συνεχή ανάπτυξη και δοκιμές, το RO3003 είναι έτοιμο να παραμείνει η κορυφαία επιλογή στον κόσμο των PCB υψηλής απόδοσης.
