Υψηλό φως: | Καπά 438 PCB,πίνακας 2 PCB στρώματος,Υλικό PCBPCB βύθισης χρυσού |
---|
Το Kappa 438 PCB είναι ένα πρωτοποριακό πλακέτο κυκλωμάτων που χρησιμοποιείται σε ένα ευρύ φάσμα εφαρμογών που απαιτούν εξαιρετικές ηλεκτρικές επιδόσεις και αξιοπιστία.Επεξεργασμένα από υδρογονανθράκη κεραμικά σύνθετα ενισχυμένα με γυαλί, το υλικό αυτό PCB προσφέρει πολλά πλεονεκτήματα σε σχέση με τις συμβατικές πλακέτες FR-4, καθιστώντας το ιδανική επιλογή για προηγμένα ηλεκτρονικά σχέδια.38 και εντυπωσιακός συντελεστής διάσπασης, το Kappa 438 PCB παρέχει βελτιωμένη ακεραιότητα σήματος και ανώτερη θερμική σταθερότητα, εξασφαλίζοντας βέλτιστη απόδοση ακόμη και υπό δύσκολες συνθήκες.
Βασικά χαρακτηριστικά και οφέλη:
1Πλατφόρμα θερμοσυσκευής υδρογονανθράκων ενισχυμένης με γυαλί: Το Kappa 438 PCB κληρονομεί την ευκολία κατασκευής και συναρμολόγησης που σχετίζεται με τα πλαίσια FR-4,απλούστευση της μετάβασης σε υψηλότερες ηλεκτρικές επιδόσεις, όταν απαιτείται.
2. Dk Προσαρμοσμένο στα βιομηχανικά πρότυπα FR-4: Με τιμή Dk 4.38, αυτό το PCB προσφέρει μια απρόσκοπτη πορεία αναβάθμισης από το FR-4, διευκολύνοντας μια ομαλή μετάβαση χωρίς να συμβιβάζεται με την ηλεκτρική απόδοση.
3Πιο αυστηρή ανοχή Dk και πάχους σε σύγκριση με τα πλαίσια FR-4: Το Kappa 438 PCB εγγυάται σταθερή απόδοση κυκλώματος παρέχοντας πιο αυστηρές ανοχές Dk και πάχους σε σύγκριση με τα πλαίσια FR-4.
4. Χαμηλός άξονας Z CTE και υψηλό Tg: Με χαμηλό συντελεστή θερμικής διαστολής (CTE) και υψηλή θερμοκρασία μετάβασης γυαλιού (Tg), αυτό το PCB προσφέρει βελτιωμένη ευελιξία σχεδιασμού,βελτιωμένη αξιοπιστία της διάτρησης με πλαστική (PTH), και συμβατότητα με αυτοματοποιημένες διαδικασίες συναρμολόγησης.
5. Φωτιά Retardant Laminate: Συμμόρφωση με τα πρότυπα UL 94 V-0, η Kappa 438 PCB εξασφαλίζει εξαιρετική φλόγα retardance, βελτιώνοντας την ασφάλεια σε διάφορες εφαρμογές.
Ιδιοκτησία | Τυπική αξία Kappa 438 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Δελτίο ΕΚΑΧ | 4.38 | Z | - | 2.5 GHz | Μέθοδος διαφορικού μήκους φάσης |
Παράγοντας διάσπασης μαύρισμα, d | 0.005 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
Θερμικός συντελεστής της διηλεκτρικής σταθεράς e | - 21 | - | ppm/°C | 10 GHz (-50 έως 150°C) | Τροποποιημένη IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 2.9 x 109 | - | MΩ•cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 |
Αντίσταση επιφάνειας | 6.2 x 107 | - | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 |
Ηλεκτρική ισχύς | 675 | Z | V/mil | - | IPC-TM-650 2.5.6.2 |
Δυνατότητα τράβηξης | 16 12 | MD CMD | kpsi | - | ΑΣTM D3039/D3039-14 |
Δύναμη κάμψης | 25 19 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
Διαμετρική σταθερότητα | - 0,48-0.59 | MD CMD | mm/m | - | IPC-TM-650 2.4.39α |
Συντελεστής θερμικής διαστολής | 13 | X | ppm/°C | -55 έως 288°C | IPC-TM-650 2.4.41 |
16 | Y | ||||
42 | Z | ||||
Θερμική αγωγιμότητα | 0.64 | Z | W/(m.K) | 80°C | ΑΣTM D5470 |
Χρόνος αποστρωματοποίησης (T288) | > 60 | - | λεπτά | 288°C | IPC-TM-650 2.4.24.1 |
Tg | > 280 | - | °C TMA | - | IPC-TM-650 2.4.24.3 |
Td | 414 | - | °C | - | IPC-TM-650 2.3.40 |
Απορρόφηση υγρασίας | 0.07 | - | % | 24/23 | IPC-TM-650 2.6.2.1 |
Μοντέλο νεολαίας | 2264 2098 | MD CMD | kpsi | - | ΑΣTM D3039/D3039-14 |
Ελαστικός Μοδούλος | 2337 2123 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
Υποκλίνεσαι. | 0.03 | - | % | - | IPC-TM-650 2.4.22C |
Στροφή | 0.08 | - | % | - | IPC-TM-650 2.4.22C |
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση | 5.8 | - | Λιβρά/μέσα | 1 oz (35 μm) φύλλο | IPC-TM-650 2.4.8 |
Πυροδοσία | V-0 | - | - | - | UL 94 |
Ειδική βαρύτητα | 1.99 | - | g/cm3 | - | ΑΣTM D792 |
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. | - | - | - |
Πληροφορίες κατασκευής:

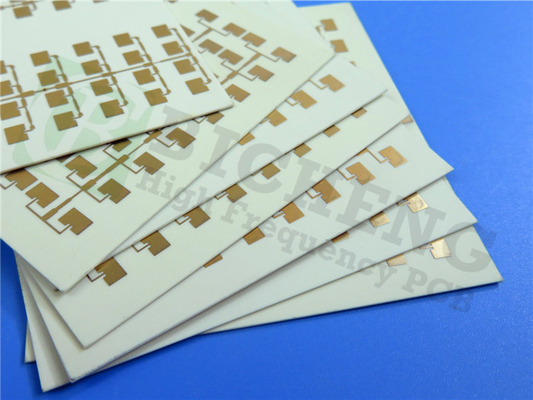

Το Kappa 438 PCB είναι ένα διπλάσιο άκαμπτο PCB με πάχος χαλκού 35 μm σε κάθε στρώμα.Το πάχος της τελικής σανίδας είναι 00,6 mm, με βάρος χαλκού εξωτερικής στρώσης 1,4 ml.
Το PCB διαθέτει υψηλής ποιότητας επιφάνεια από χρυσό βύθισης, παρέχοντας εξαιρετική συγκολλητικότητα και αντοχή στη διάβρωση.εγγύηση της αξιοπιστίας του.
Πολυδιάστατες εφαρμογές:
Το Kappa 438 PCB βρίσκει τις εφαρμογές του σε ένα ευρύ φάσμα βιομηχανιών και τεχνολογιών, συμπεριλαμβανομένων:
- WiFi/Licensed Assisted Access (LAA): Παροχή ισχυρής ασύρματης συνδεσιμότητας για απαιτητικά περιβάλλοντα δικτύου.
- Συστήματα μικρών κυψελών και κατανεμημένων κερατοειδών (DAS): Επιτρέπει την αποτελεσματική ασύρματη επικοινωνία σε πυκνοκατοικημένες περιοχές.
- Επικοινωνίες μεταξύ οχημάτων/οχημάτων και υποδομών (V2X): διευκόλυνση της ασφαλούς και αξιόπιστης ανταλλαγής δεδομένων στα συστήματα επικοινωνίας αυτοκινήτων.
- Τμήματα του Διαδικτύου των Πραγμάτων (IoT): Ενίσχυση των έξυπνων οικιακών συσκευών και των ασύρματων μετρητών με απρόσκοπτη συνδεσιμότητα και προηγμένες λειτουργίες.
Πρότυπο IPC-Τάξη 2 και Παγκόσμια Διαθεσιμότητα:
Το Kappa 438 PCB συμμορφώνεται με το πρότυπο IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας κατασκευή και συμμόρφωση με τους κανονισμούς της βιομηχανίας.καθιστώντας την προσβάσιμη σε πελάτες σε παγκόσμιο επίπεδο.
Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω πληροφορίες, επικοινωνήστε με την Ivy στο sales10@bichengpcb.com.Αναζητήστε την εξαιρετική απόδοση και την αξιοπιστία του Kappa 438 PCB για το επόμενο ηλεκτρονικό σας σχέδιο.
Υλικό PCB: | Κερματική υδρογονανθράκων ενισχυμένη με γυαλί |
Ονομασία: | Καπά 438 |
Διορθωτική σταθερά: | 4.38 |
Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm) |
Μονάδα διαμόρφωσης: | 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, OSP κλπ. |
Απελευθέρωση του δυναμικού του Kappa 438 PCB: μια βαθιά κατάδυση στα προηγμένα χαρακτηριστικά και τις εφαρμογές του
Εισαγωγή:
Το Kappa 438 PCB βρίσκεται στην πρώτη γραμμή των τεχνολογικών εξελίξεων, προσφέροντας μια σειρά από προηγμένα χαρακτηριστικά και εξαιρετικές ηλεκτρικές επιδόσεις.Από υδρογονάνθρακες, αυτό το υλικό PCB θέτει νέα πρότυπα σε αξιοπιστία και ακεραιότητα σήματος.
Αποκαλύπτοντας τις ανώτερες ιδιότητες του Kappa 438 PCB
Στο επίκεντρο του Kappa 438 PCB βρίσκεται η εξαιρετική διηλεκτρική σταθερά του (Dk) 4,38 στα 2,5 GHz.παράλληλα παρέχοντας μια πορεία αναβάθμισης για βελτιωμένη ηλεκτρική απόδοσηΜε συντελεστή διάσπασης 0,005 στα 10 GHz/23°C, το Kappa 438 PCB εγγυάται ελάχιστη απώλεια σήματος και βελτιωμένη συνολική απόδοση.
Βελτίωση της ηλεκτρικής απόδοσης: Η προσαρμοσμένη διηλεκτρική σταθερά (Dk)
Ένα από τα πιο χαρακτηριστικά χαρακτηριστικά του Kappa 438 PCB είναι το Dk του, προσαρμοσμένο στα πρότυπα της βιομηχανίας FR-4.38Οι σχεδιαστές μπορούν να αναβαθμίσουν απρόσκοπτα τα σχέδιά τους χωρίς να συμβιβάζονται με την συμβατότητα ή την απόδοση,καθιστώντας το Kappa 438 PCB μια ευέλικτη επιλογή για διάφορες εφαρμογές.
Συνεπής απόδοση κυκλώματος: Στενότερη ανοχή Dk και πάχους
Για τους σχεδιαστές, η επίτευξη σταθερών επιδόσεων κυκλωμάτων είναι κρίσιμη.Αυτό εξασφαλίζει ότι κάθε κύκλωμα λειτουργεί αξιόπιστα, παρέχοντας σταθερά αποτελέσματα καθ' όλη τη διάρκεια της παραγωγικής διαδικασίας.
Ακαταμάχητη αξιοπιστία: χαμηλή CTE στον άξονα Z και υψηλή Tg
Η αξιοπιστία είναι κορυφαία προτεραιότητα στους ηλεκτρονικούς σχεδιασμούς και το Kappa 438 PCB ανταποκρίνεται σε αυτό το μέτωπο με τον χαμηλό συντελεστή θερμικής διαστολής (CTE) στον άξονα Z και την υψηλή θερμοκρασία μετάβασης γυαλιού (Tg).Αυτές οι ιδιότητες παρέχουν βελτιωμένη ευελιξία σχεδιασμού, βελτιωμένη αξιοπιστία του PTH και συμβατότητα με αυτοματοποιημένες διαδικασίες συναρμολόγησης.
Πρώτα η ασφάλεια: Λαμινίτης αντιφλεγμονής για πρόσθετη προστασία
Η ασφάλεια είναι πρωταρχικής σημασίας στις ηλεκτρονικές συσκευές, και το αντιφλεγμονώδες στρώμα του Kappa 438 PCB εγγυάται την ηρεμία.Αυτό το υλικό PCB προσφέρει εξαιρετική αντοχή στη φλόγα., ελαχιστοποιώντας τον κίνδυνο πυρκαγιάς και εξασφαλίζοντας την ασφάλεια τόσο των χρηστών όσο και των συσκευών.
Πολυδιάστατες εφαρμογές: Εξερεύνηση του ευρέος φάσματος περιπτώσεων χρήσης
Οι εφαρμογές του Kappa 438 PCB είναι τεράστιες και ποικίλες.Από δίκτυα Wi-Fi και μικρά συστήματα κυψελών σε επίπεδο φορέα έως επικοινωνίες μεταξύ οχημάτων/οχημάτων και υποδομών και τμήματα IoT όπως έξυπνα σπίτια και ασύρματοι μετρητέςΤο Kappa 438 PCB ξεχωρίζει στην ικανοποίηση των απαιτήσεων επικοινωνίας υψηλής ταχύτητας, υψηλής συχνότητας και υψηλής αξιοπιστίας.
Υψηλής ποιότητας: Συμμόρφωση με τα πρότυπα IPC-Class-2
Το Kappa 438 PCB παρέχεται με τη μεγαλύτερη ακρίβεια και τη συμμόρφωση με τα πρότυπα IPC-Class-2.Με αυστηρά μέτρα ελέγχου της ποιότητας, μπορείτε να εμπιστευτείτε την Kappa 438 PCB να ανταποκριθεί και να ξεπεράσει τις προσδοκίες σας.
Παγκόσμια Διαθεσιμότητα: Πρόσβαση στο Kappa 438 PCB από οπουδήποτε
Ανεξάρτητα από το πού βρίσκεστε, η Kappa 438 PCB είναι διαθέσιμη σε όλο τον κόσμο.Η πρόσβαση σε αυτό το υλικό PCB υψηλών επιδόσεων είναι βολική και χωρίς προβλήματα.
Συμπέρασμα: Ελευθερώστε το δυναμικό του Kappa 438 PCB για το επόμενο έργο σας
Συμπερασματικά, το Kappa 438 PCB είναι ένα παιχνίδι που αλλάζει τον κόσμο των κυκλωτικών πλακών.δίνει τη δυνατότητα στους σχεδιαστές να ξεκλειδώσουν νέες δυνατότητες στα ηλεκτρονικά τους σχέδιαΠιστέψτε στην απαράμιλλη απόδοση του Kappa 438 PCB και πάρτε τα έργα σας σε νέα ύψη επιτυχίας.
