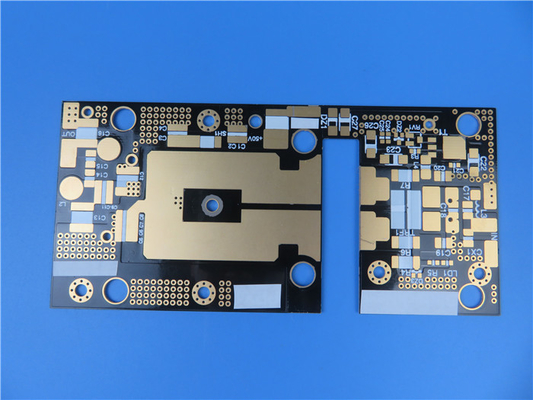

30mil RF-60TC 0.8mm Immersion Gold High Frequency PCB για GPS

Παρουσιάζουμε το πρόσφατα προμηθευμένο PCB RF-60TC, μια πρωτοποριακή λύση που ανταποκρίνεται στις απαιτητικές απαιτήσεις των εφαρμογών υψηλής συχνότητας.Αυτό το PCB είναι τέλειο για ένα ευρύ φάσμα εφαρμογών., από ενισχυτές υψηλής ισχύος έως δορυφορικά συστήματα.

Το RF-60TC PCB κατασκευάζεται από κεραμικά σύνθετα PTFE ενισχυμένα με γυαλί, που προσφέρουν ανώτερα χαρακτηριστικά που εξασφαλίζουν αξιόπιστη και αποτελεσματική λειτουργία.15 στα 10 GHz και συντελεστής διάσπασης 0Το θερμικό συντελεστή Dk του -3.58 ppm/°C σε θερμοκρασία -50°C έως 150°C επιτρέπει σταθερή απόδοση σε διάφορες θερμοκρασίες.

Ένα από τα σημαντικότερα πλεονεκτήματα του RF-60TC PCB είναι η βελτιωμένη αγγίξη απώλειας, η οποία ενισχύει τη μετάδοση σήματος και μειώνει τις παρεμβολές.η υψηλή θερμική αγωγιμότητα εξασφαλίζει αποτελεσματική διάχυση της θερμότητας, επιτρέποντας στο PCB να αντέχει σε απαιτητικές συνθήκες λειτουργίας.Η βελτιωμένη σταθερότητα των διαστάσεων και ο χαμηλός συντελεστής θερμικής διαστολής (CTE) στον άξονα Z των 40 ppm/°C προσφέρουν αξιοπιστία και αντοχή σε μηχανικές πιέσεις.

Το PCB RF-60TC επιδεικνύει εξαιρετική προσκόλληση στο μέταλλο, παρέχοντας μια ισχυρή και αξιόπιστη σύνδεση.Το σταθερό DK σε συχνότητα και θερμοκρασία εξασφαλίζει σταθερή απόδοση σε διαφορετικά περιβάλλονταΕπιπλέον, το PCB παρουσιάζει χαμηλή απορρόφηση υγρασίας, ενισχύοντας την αντοχή και τη μακροζωία του.

Η συσσώρευση του PCB RF-60TC διαθέτει ένα άκαμπτο σχέδιο 2 στρωμάτων, που αποτελείται από στρώματα χαλκού με πάχος 35 μm και ένα Taconic Core RF-60TC 0,762 mm (30mil).Με πάχος τελικής πλάκας 0.8mm και ένα βάρος χαλκού εξωτερικής στρώσης 1,4 χιλιοστών, αυτό το PCB επιτυγχάνει την τέλεια ισορροπία μεταξύ αντοχής και ευελιξίας.Το πάχος επίστρωσης 20 μm και η επιφάνεια χρυσού κατά βύθιση ενισχύουν περαιτέρω την αξιοπιστία και την αγωγιμότητα του PCB.

Με μέγεθος 43,88 mm x 33,19 mm, το PCB RF-60TC προσφέρει ένα συμπαγές συντελεστή μορφής διατηρώντας παράλληλα ακριβείς διαστάσεις με ανοχή +/- 0,15 mm.Το ελάχιστο ίχνος/διαστήμα 6/7 mils και το ελάχιστο μέγεθος τρύπας 0Το.40mm επιτρέπει πολύπλοκα σχέδια και κυκλώματα υψηλής πυκνότητας.

Για να διασφαλιστούν τα υψηλότερα πρότυπα ποιότητας, κάθε PCB RF-60TC υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή.

Με 25 εξαρτήματα, 68 πλακίδια (συμπεριλαμβανομένων 47 πλακιδίων διάτρησης και 21 πλακιδίων SMT κορυφής), 42 διαδρόμους και 4 δίκτυα, το PCB RF-60TC προσφέρει ευελιξία και συμβατότητα με ένα ευρύ φάσμα ηλεκτρονικών συστημάτων.

Η εξαιρετική απόδοση του RF-60TC PCB το καθιστά ιδανική επιλογή για διάφορες εφαρμογές, συμπεριλαμβανομένων ενισχυτών υψηλής ισχύος, μικροσκοπικές κεραίες, GPS, αναγνώστες patch και RFID, φίλτρα, συνδετήρες,διαχωριστικάΗ παγκόσμια διαθεσιμότητά του εξασφαλίζει εύκολη πρόσβαση σε αυτή την υψηλής ποιότητας λύση PCB.

Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω πληροφορίες, επικοινωνήστε με την Ivy στο sales10@bichengpcb.com. Είμαστε εδώ για να σας βοηθήσουμε να φέρετε τα έργα σας στη ζωή με το state-of-the-art RF-60TC PCB.

RF-60TC PCB: Απελευθέρωση της ισχύος των εφαρμογών υψηλής συχνότητας

Εισαγωγή:
Στο συνεχώς εξελισσόμενο τεχνολογικό τοπίο, οι εφαρμογές υψηλής συχνότητας απαιτούν πρωτοποριακές λύσεις που προσφέρουν εξαιρετικές επιδόσεις και αξιοπιστία.Το RF-60TC PCB είναι έτοιμο να μεταμορφώσει τον τρόπο που προσεγγίζουμε την ηλεκτρονική υψηλής συχνότητας.

Ασύγκριτη απόδοση και αξιοπιστία:
Το RF-60TC PCB ξεχωρίζει στην αγορά για την απαράμιλλη απόδοση και την αξιοπιστία του.Αυτό το PCB προσφέρει εξαιρετική ακεραιότητα σήματος και μειώνει τις απώλειες.Η διηλεκτρική σταθερά του (Dk) 6,15 στα 10 GHz και ο χαμηλός συντελεστής διάσπασης (Df) 0,002 εξασφαλίζουν ακριβή και αποτελεσματική μετάδοση σήματος.το RF-60TC PCB παρουσιάζει αξιοσημείωτη σταθερότητα διαστάσεων και μηχανική αντοχή, καθιστώντας την αξιόπιστη επιλογή για κρίσιμες εφαρμογές.

Τελευταία χαρακτηριστικά για εφαρμογές υψηλής συχνότητας:
Το RF-60TC PCB ενσωματώνει προηγμένα χαρακτηριστικά που το καθιστούν ιδανικό για εφαρμογές υψηλής συχνότητας.μειώνοντας τις παρεμβολές και επιτρέποντας την ακριβή μετάδοση δεδομένωνΗ υψηλή θερμική αγωγιμότητα του PCB εξασφαλίζει αποτελεσματική διάχυση θερμότητας, επιτρέποντάς του να αντέχει στις απαιτητικές συνθήκες λειτουργίας των συστημάτων υψηλής ισχύος.το RF-60TC PCB αποδεικνύει εξαιρετική προσκόλληση στο μέταλλο, παρέχοντας μια ισχυρή και αξιόπιστη σύνδεση.

Η επιστήμη πίσω από το RF-60TC: Ιδιότητες και προδιαγραφές:
Για να κατανοήσουμε καλύτερα το RF-60TC PCB, ας ερευνήσουμε τις ιδιότητές του και τις προδιαγραφές του.το RF-60TC PCB διατηρεί σταθερή απόδοση σε διαφορετικές συχνότητεςΟ συντελεστής διάσπασης του 0,002 εγγυάται ελάχιστη απώλεια σήματος, με αποτέλεσμα τη βέλτιστη απόδοση.581 ppm/°C εξασφαλίζει σταθερή απόδοση σε ευρύ εύρος θερμοκρασιών.

Βελτίωση της ακεραιότητας του σήματος με χαμηλή απώλεια:
Η ακεραιότητα του σήματος είναι ζωτικής σημασίας σε εφαρμογές υψηλής συχνότητας, και το RF-60TC PCB ξεχωρίζει σε αυτή την πτυχή.που επιτρέπουν την ακριβή και αξιόπιστη μετάδοση δεδομένωνΗ δυνατότητα αυτή είναι ιδιαίτερα ωφέλιμη σε εφαρμογές όπως ενισχυτές υψηλής ισχύος, μικροσκοπικές κεραίες, συστήματα GPS και αναγνώστες patch και RFID.

Βέλτιστη θερμική διαχείριση για απαιτητικά περιβάλλοντα:
Οι εφαρμογές υψηλής συχνότητας συχνά παράγουν σημαντική θερμότητα, καθιστώντας κρίσιμη τη θερμική διαχείριση.αποφυγή υπερθέρμανσης και διατήρηση βέλτιστων επιδόσεωνΤο χαρακτηριστικό αυτό είναι ανεκτίμητο σε εφαρμογές όπου η θερμική σταθερότητα είναι απαραίτητη, όπως τα δορυφορικά συστήματα και οι ενισχυτές υψηλής ισχύος.

Ανθεκτική και ανθεκτική: Σταθερότητα και μηχανική αντοχή:
Το PCB RF-60TC είναι κατασκευασμένο για να αντέχει σε δύσκολες συνθήκες.Η εξαιρετική σταθερότητα των διαστάσεων του και ο χαμηλός συντελεστής θερμικής διαστολής (CTE) του άξονα Z των 40 ppm/°C εξασφαλίζουν αξιόπιστη απόδοση σε διάφορες θερμοκρασίες και μηχανικές πιέσειςΜε αντοχή στην κάμψη και την ελαστικότητα έως και 10.000 psi (συνεχίζεται) και 9.000 psi αντίστοιχα, το RF-60TC PCB προσφέρει αξιοσημείωτη μηχανική αντοχή, καθιστώντας το ανθεκτικό στην κάμψη και το τέντωμα.Αυτές οι ιδιότητες το καθιστούν ιδανική επιλογή για εφαρμογές όπου η σταθερότητα και η αντοχή είναι πρωταρχικές.

Εφαρμογές και βιομηχανίες για PCB RF-60TC:
Το RF-60TC PCB χρησιμοποιείται ευρέως σε εφαρμογές υψηλής συχνότητας σε διάφορες βιομηχανίες.επιτρέπει την ανάπτυξη συστημάτων μεταφοράς δεδομένων υψηλής ταχύτητας και υποδομής 5GΣτην αεροδιαστημική βιομηχανία, το RF-60TC PCB εξασφαλίζει αξιόπιστα συστήματα επικοινωνίας και πλοήγησης.και προηγμένα συστήματα υποστήριξης του οδηγούΕπιπλέον, το RF-60TC PCB βρίσκει εφαρμογές σε ιατρικές συσκευές, βιομηχανικό αυτοματισμό και στρατιωτικό εξοπλισμό, μεταξύ άλλων.

Συμπέρασμα: Ανυψώστε τα έργα σας με το RF-60TC:
Το RF-60TC PCB θέτει ένα νέο πρότυπο για εφαρμογές υψηλής συχνότητας με τις εξαιρετικές του επιδόσεις, την αξιοπιστία και τα προηγμένα χαρακτηριστικά.αυτοκινητοβιομηχανία, ή οποιοδήποτε άλλο έργο υψηλής συχνότητας, το PCB RF-60TC παρέχει απαράμιλλη ακεραιότητα σήματος, θερμική διαχείριση και μηχανική αντοχή.επενδύετε σε μια αξιόπιστη και ευέλικτη λύση που θα ανυψώσει τα έργα σας σε νέα ύψη επιτυχίας.
