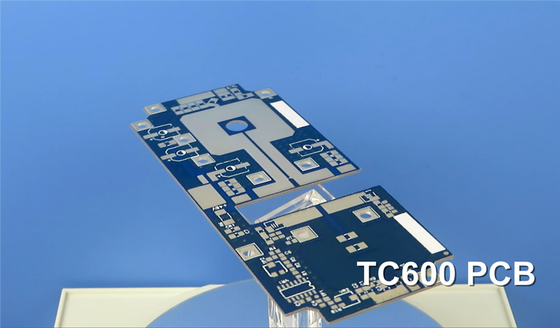

Μικροκυμάτων PCB στο TC600 με μπλε Solder Mask και Immersion Silver σε Pads

Σήμερα, θα συζητήσουμε το TC600 μικροκυμάτων PCB, το οποίο είναι ένας τύπος βελτιωμένης θερμικής αγωγιμότητας τυπωμένων κυκλωμάτων.

Το λαμινάτο Rogers TC600 είναι υφασμένο υαλοειδές ενισχυμένο, γεμάτο κεραμικά, σύνθετο υλικό με βάση το PTFE που έχει σχεδιαστεί για να παρέχει βελτιωμένη μεταφορά θερμότητας μέσω υψηλής θερμικής αγωγιμότητας,μειώνοντας παράλληλα τις απώλειες διηλεκτρικού και εισαγωγήςΗ αυξημένη θερμική αγωγιμότητα προσφέρει αρκετά πλεονεκτήματα, συμπεριλαμβανομένης της υψηλότερης διαχείρισης ισχύος, της βελτιωμένης αξιοπιστίας της συσκευής και της μείωσης των θερμών σημείων.

Ας ρίξουμε μια πιο προσεκτική ματιά στις ιδιότητες του υλικού TC600, συμπεριλαμβανομένων των ηλεκτρικών, θερμικών, μηχανικών και φυσικών χαρακτηριστικών του.

TC600 Τυπικές ιδιότητες:

1Η διηλεκτρική σταθερά: Η διηλεκτρική σταθερά του TC600 είναι 6,15 στα 1,8 MHz χρησιμοποιώντας τη μέθοδο αντηχούς κοιλότητας.

2Ο συντελεστής διάσπασης είναι 0,0017 στα 1,8 GHz και 0,002 στα 10 GHz, σύμφωνα με τις δοκιμές IPC TM-650.

3.Συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς (TCDk): Η TCDk είναι 75 ppm/oC, γεγονός που δείχνει ότι η διηλεκτρική σταθερά του TC600 παραμένει σταθερή σε ευρύ εύρος θερμοκρασιών.

4Ηλεκτρικές ιδιότητες: Το TC600 παρουσιάζει καλή αντίσταση όγκου και αντίσταση επιφάνειας, με ηλεκτρική ένταση 850 Volts/mil ή 34 Kv/mm. Η διηλεκτρική διάσπαση είναι 62 kilovolts,και η αντίσταση τόξου είναι μεγαλύτερη των 240 δευτερολέπτων.

5Θερμικές ιδιότητες: Το TC600 έχει θερμοκρασία αποσύνθεσης μεγαλύτερη από 512 °C. Οι τιμές T260, T288 και T300 είναι όλες μεγαλύτερες από 60 λεπτά, γεγονός που δείχνει εξαιρετική θερμική σταθερότητα.Επίσης έχει χαμηλό συντελεστή θερμικής διαστολής (CTE), παρέχοντας αξιόπιστες επιχρισμένες από τις επιδόσεις των οπών.

6Μηχανικές ιδιότητες: Το TC600 επιδεικνύει αντοχή στην κοπής 10 lb/in, μονούλο Young 280 kpsi, αντοχή στην κάμψη 9,6 kpsi και αντοχή στην τράβηξη 5,0 kpsi.

7. Φυσικές ιδιότητες: Το TC600 έχει εξαιρετικά χαμηλή απορρόφηση νερού 0,02%, πυκνότητα 2,9 g/cm3 και υψηλή θερμική αγωγιμότητα 1,1 W/mK προς την κατεύθυνση Z. Έχει ειδική θερμική ικανότητα 0.94 J/gK και εύφλεκτο 94V0.

8Εκπομπή αερίων: Το TC600 παρουσιάζει απώλεια μάζας 0,02%, γεγονός που δείχνει εξαιρετικές ιδιότητες εκπομπής αερίων.

Δυνατότητα PCB (TC600):

Προσφέρουμε διάφορους αριθμούς στρωμάτων, συμπεριλαμβανομένων μονομερών, διμερών, πολυεπίπεδων και υβριδικών PCB.και 60mil (1.524 mm) για να καλύπτουν διαφορετικές απαιτήσεις σχεδιασμού.

Τα PCB μας είναι διαθέσιμα με βάρη χαλκού 1oz (35μm) και 2oz (70μm), παρέχοντας ευελιξία για συγκεκριμένες εφαρμογές.

Το μέγιστο μέγεθος για τα PCB μας είναι ≤ 400 mm X 500 mm, χωρίζοντας ένα ευρύ φάσμα εφαρμογών.

Προσφέρουμε μια ποικιλία από χρώματα μάσκας συγκόλλησης, συμπεριλαμβανομένου του πράσινου, του μαύρου, του μπλε, του κίτρινου, του κόκκινου και άλλων.

Επιπλέον, οι επιλογές επιφάνειας μας περιλαμβάνουν το χρυσό βύθισης, το επίπεδο συγκόλλησης θερμού αέρα (HASL), το ασήμι βύθισης, το κασσίτερο βύθισης, τον γυμνό χαλκό, το OSP, το καθαρό χρυσό επιχρισμένο και άλλα,που επιτρέπουν διάφορες επιλογές για το τελικό φινίρισμα του PCB.

Συμπέρασμα:

Τα πλαίσια εκτυπωμένων κυκλωμάτων (PCB) TC600 έχουν σχεδιαστεί για να παρέχουν βελτιωμένη θερμική διαχείριση, καθιστώντας τα ιδανικά για εφαρμογές υψηλής ισχύος σήματος RF.

Με υψηλή θερμική αγωγιμότητα, χαμηλή απώλεια, χαμηλό συντελεστή θερμικής διαστολής (CTE) και σταθερότητα φάσης θερμοκρασίας,Τα πλαίσια TC600 προσφέρουν βελτιωμένες επιδόσεις και αξιοπιστία σε εφαρμογές υψηλής ισχύος.

Είναι κατάλληλα για ενισχυτές ισχύος, συνδετήρες, φίλτρα, μικρές κεραίες αποτυπώματος, κεραίες ψηφιακής ραδιοφωνικής εκπομπής (DAB), GPS και χειροκίνητες κεραίες αναγνώστη RFID, μεταξύ άλλων.

Ελπίζουμε ότι αυτές οι πληροφορίες ήταν χρήσιμες και ανυπομονούμε να σας δούμε ξανά την επόμενη φορά.
