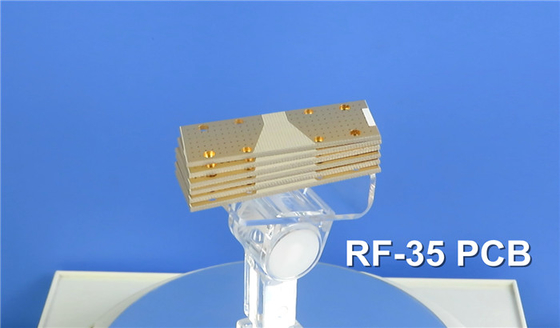

60mil RF-35 υλικό PCB με καταδύσεις χρυσού για ενισχυτές ισχύος

60mil RF-35 υλικό PCB με καταδύσεις χρυσού για ενισχυτές ισχύος

MOQ: 1pcs
τιμή: USD 9.99-99.99/PCS
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Επισημαίνω:

Πίνακας PCB ενισχυτών ισχύος

,

Υλικό PCB RF-35

,

Υλικό PCB 60mil

Περιγραφή προϊόντος

Σήμερα, θα ερευνήσουμε τον κόσμο της οικογένειας ORCER της Taconic και θα εξερευνήσουμε ένα εξαιρετικό οργανικό-κεραμικό λαμινάτο γνωστό ως RF-35.



Τα επικαλυμμένα υλικά RF-35 ανήκουν στην οικογένεια PTFE και ενισχύονται με υφασμένο γυαλί.Αυτή η αξιοσημείωτη δημιουργία είναι το αποκορύφωμα της εμπειρογνωμοσύνης της Taconic στις επικαλυμμένες τεχνολογίες υαλοπλαστικής PTFE και κεραμικής γέμισσηςΤο RF-35 διαθέτει διηλεκτρική σταθερά 3,50 στα 1,9 GHz, συνοδευόμενη από συντελεστή διάσπασης 0,0018 στην ίδια συχνότητα.



Με ποσοστό απορρόφησης υγρασίας μόλις 0,02% σε πάχος 0,060 ίντσες, το RF-35 παρουσιάζει την εντυπωσιακή αντοχή του στην υγρασία./ γραμμική ίντσα για 1/2 ουγκιά. χαλκού και υπερβαίνει τις 10,0 λίβρες/γραμμική ίντσα για 1 ουγκιά χαλκού, σύμφωνα με την αυστηρή IPC-TM 650 2.4.8 στάνταρ.



Επιπλέον, το υλικό αυτό παρουσιάζει διηλεκτρική διάσπαση 41 kV, αντίσταση όγκου 1,26 x 10^9 Mohm/cm και αντίσταση επιφάνειας 1,46 x 10^8 Mohm,όπως καθορίζεται από την απαιτητική IPC-TM 650 2.5.6 και IPC-TM 650 2.5.17.1 μετρήσεις, αντίστοιχα.



Το RF-35 διαθέτει εντυπωσιακή αντίσταση τόξου, που υπερβαίνει τα 180 δευτερόλεπτα με βάση το IPC TM 650 2.5Η ελαστική αντοχή του σε μήκος είναι μεγαλύτερη από 22.000 psi, ενώ σε πλάτος υπερβαίνει τα 18.000 psi, σύμφωνα με τις δοκιμές ASTM D 790.Εκατοντάδες χιλιάδες σπις (ή 187 N/mm^2) κατά μήκος και 21,000 psi (ή 145 N/mm^2) κατά πλάτος, σύμφωνα με τα πρότυπα ASTM D 638.



Το RF-35 παρουσιάζει εξαιρετική σταθερότητα διαστάσεων, με διαμήκεια σταθερότητα διαστάσεων 0,00004 ίντσες/ίντσες και διαστασιακή σταθερότητα διαστάσεων - 0,00010 ίντσες/ίντσες, όπως μετράται από το IPC-TM 650 2.4.39.



Ιδιοκτησία Μέθοδος δοκιμής Μονάδα Αξία Μονάδα Αξία
Η διηλεκτρική σταθερά @ 1,9 GHz IPC-TM 650 2.5.5   3.5   3.5
Παράγοντας διάσπασης @ 1,9 GHz IPC-TM 650 2.5.5   0.0018   0.0018
Απορρόφηση υγρασίας (.060") IPC-TM 650 2.6.2.1 % 0.02 % 0.02
Δυνατότητα αποτρίχωσης (1/2 ουγκιά χαλκού) IPC-TM 650 2.4.8 Λιβρά/γραμμική ίντσα > 8.0 Α/χμ >1.5
Δυνατότητα αποτρίχωσης (1 ουγγ. χαλκού) IPC-TM 650 2.4.8 Λιβρά/γραμμική ίντσα > 10.0 Α/χμ >1.8
Ηλεκτρική διάσπαση IPC-TM 650 2.5.6 kV 41 kV 41
Αντίσταση όγκου IPC-TM 650 2.5.17.1 Mohm/cm 1.26 x 109 Mohm/cm 1.26 x 109
Αντίσταση επιφάνειας IPC-TM 650 2.5.17.1 Μωμ. 1.46 x 108 Μωμ. 1.46 x 108
Αντίσταση τόξου IPC TM 650 2.5.1 δευτερόλεπτα > 180 δευτερόλεπτα > 180
Δυνατότητα κάμψης κατά μήκος ΑΣTM D 790 σπι > 22,000 Α/χμ2 >152
Δυνατότητα κάμψης κατά πλάτος ΑΣTM D 790 σπι >18,000 Α/χμ2 >124
Δυνατότητα τράβηξης κατά μήκος ΑΣTM D 638 σπι 27,000 Α/χμ2 187
Δυνατότητα τέντωσης στα διατομή ΑΣTM D 638 σπι 21,000 Α/χμ2 145
Διαστασιακή σταθερότητα σε μήκος IPC-TM 650 2.4.39 σε/σε 0.00004 mm/mm 0.00004
Διαστασιακή σταθερότητα IPC-TM 650 2.4.39 σε/σε -Ούτε ένα.0001 mm/mm -Ούτε ένα.0001
Tg TMA °C > 315 °F > 600
Θερμική αγωγιμότητα ΑΣTM F 433 W/m/K 0.24 W/m/K 0.24
Χ-Υ ΚΤΕ ASTM D 3386 (TMA) ppm/°C 19-24 ppm/°C 19-24
Z ΚΤΕ ASTM D 3386 (TMA) ppm/°C 64 ppm/°C 64
Πυροδοσία UL-94   V-0   V-0
Σκληρότητα Κλίμακα Rockwell M   34   34



Τα υλικά υψηλής Tg είναι ένα ειδικό στοιχείο του RF-35, με αξιοσημείωτη τιμή που υπερβαίνει τους 315 °C.



Όσον αφορά τη θερμική αγωγιμότητα, η RF-35 παρουσιάζει αριθμό 0,24 W/m/K, όπως καθορίζεται από την ASTM F 433.με βάση τα πρότυπα ASTM D 3386 (TMA)Επιπλέον, το RF-35 κατέχει βαθμολογία V-0 για εύφλεκτοτητα, που επιβεβαιώνεται από το UL-94, και καταγράφει σκληρότητα 34% στην κλίμακα Rockwell M.



Προσφέρουμε διάφορες επιλογές για PCB, συμπεριλαμβανομένων των μονοστρωμάτων, διπλών στρωμάτων, πολυστρωμάτων και υβριδικών διαμορφώσεων.και 60 ml είναι άμεσα διαθέσιμαΟι επιλογές πάχους χαλκού περιλαμβάνουν 1 ουγκιά και 2 ουγκιά.



Οι δυνατότητές μας επεκτείνονται σε PCB με μέγιστο μέγεθος 400 mm επί 500 mm. Αυτά μπορούν να είναι μεμονωμένες σανίδες ή πάνελ με πολλαπλά εναλλακτικά σχέδια.



Παρέχουμε μια σειρά από χρώματα μάσκας συγκόλλησης, όπως πράσινο, μαύρο, μπλε και κίτρινο.καθαρό χρυσάφι, και γυμνό χαλκό, μεταξύ άλλων.



Υλικό PCB: Κεραμική υαλοπλαστική από PTFE
Ονομασία: RF-35
Διορθωτική σταθερά: 3.5
Συντελεστής διάσπασης 0.0018
Αριθμός στρωμάτων: Μία στρώση, διπλή στρώση, πολυστρώση, υβριδικό PCB
Βάρος χαλκού: 1 oz (35μm), 2 oz (70μm)
Δυνατότητα εκτόξευσης: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κόκκινο, κίτρινο κλπ.
Εκτέλεση επιφάνειας: Χρυσό βύθισης, HASL, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσό, γυμνό χαλκό, ENEPIG κλπ.



Η επεξεργασία των υποστρωμάτων με βάση το PTFE παρουσιάζει μοναδικές προκλήσεις λόγω της απαλότητας του συστήματος ρητίνης PTFE.επηρεάζεται από τον τύπο της υαλοπλαστικής που χρησιμοποιείται στο υπόστρωμαΤα βαρύτερα υφάσματα από γυαλί ίνες παρουσιάζουν μεγαλύτερες δυσκολίες στην κοπή.



Το RF-35 χρησιμοποιεί ένα ανθεκτικό γυαλί βαρέος βάρους 7628, το οποίο παρέχει εξαιρετική σταθερότητα διαστάσεων και ακαμψία.Είναι σημαντικό να σημειωθεί ότι η γεώτρηση ή η διαδρομή αυτού του προϊόντος μπορεί να παρουσιάσει περισσότερες προκλήσεις σε σύγκριση με τη χρήση γυαλιού μεσαίου βάρους..



60mil RF-35 υλικό PCB με καταδύσεις χρυσού για ενισχυτές ισχύος 0
