Σήμερα, θα συζητήσουμε για το AD250C, ένα εμπορικό υλικό μικροκυμάτων και ραδιοσυχνοτήτων σχεδιασμένο με χαμηλή και αυστηρά ελεγχόμενη διαλεκτική σταθερά.
Τα λαμινάτα AD250C είναι υλικά με βάση το PTFE ενισχυμένα με γυάλινη ίνα.Η ενσωματωμένη ενίσχυση γυαλιού εξασφαλίζει καλή επεξεργασιμότητα κυκλωμάτων και επιτρέπει την κατασκευή υψηλής απόδοσης πλακέτων κυκλωμάτων.
Ας βουτήξουμε στο δελτίο δεδομένων για να εξερευνήσουμε τις ιδιότητες του AD250C.
AD250C Τυπικές ιδιότητες:
PIM: Οι τυπικές τιμές PIM που χρησιμοποιούνται για το αντίστροφο επεξεργασμένο χαλκό ED είναι -159 dBc σε πάχος 30 mil και -163 dBc σε πάχος 60 mil.Αυτές οι τιμές λαμβάνονται μέσω εκτεταμένων δοκιμών PIM στο Rogers χρησιμοποιώντας ένα διχρωματικό, μέθοδος αντανάκλασης σε δοκιμαστικό όχημα 50Ω μικροζώνης.
Δηλεκτρική σταθερά: Η τιμή της διαδικασίας είναι 2,52 στα 10GHz, με τις τιμές σχεδιασμού Dk στα 2.5Η συγκεκριμένη τιμή προορίζεται για εφαρμογές κεραίας.
Συντελεστής διάσπασης: Στα 10GHz, ο συντελεστής διάσπασης είναι 0.0013, που δείχνει πολύ χαμηλή απώλεια.
TCDk (Θερμικός συντελεστής της διηλεκτρικής σταθεράς): το AD250C έχει TCDk -117ppm/oC, ο οποίος θεωρείται αριθμός μεσαίου επιπέδου.
Αντίσταση όγκου: Το AD250C παρουσιάζει αντίσταση όγκου 4,8 x 108 Mohm/cm και αντίσταση επιφάνειας 4,1 x 107 Mohm, και οι δύο είναι πολύ καλές.
Ηλεκτρική ένταση: Η ηλεκτρική ένταση είναι 979 V/mil σύμφωνα με την IPC TM-650 2.5.6.2.
Διάσπαση του διηλεκτρίου: το AD250C έχει διάσπαση του διηλεκτρίου μεγαλύτερη από 40 kV.
Προχωρώντας στις θερμικές ιδιότητες:
| Ηλεκτρικές ιδιότητες | AD250C | Μονάδες | Προϋποθέσεις δοκιμής | Μέθοδος δοκιμής | |
| PIM (30mil/60mil) | - 159/-163 | dBc | Αντανακλαστικοί ήχοι 43 dBm σε 1900 MHz, S1/S1 | Rogers Εσωτερικός 50 Ωμ | |
| Δηλεκτρική σταθερά (διαδικασία) | 2.52 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
| Η διηλεκτρική σταθερά (σχεδιασμός) | 2.50 | - | C-24/23/50 | 10 GHz | Διάσταση φάσης διαφορικής μικροστοιχίας |
| Παράγοντας διάσπασης (διαδικασία) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
| Θερμικός συντελεστής της διηλεκτρικής σταθεράς | -117 | ppm/oΓ | 0°C έως 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
| Αντίσταση όγκου | 4.8 x 108 | Μωμ-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Αντίσταση επιφάνειας | 4.1 x 107 | Μωμ. | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Ηλεκτρική αντοχή (διαλεκτρική αντοχή) | 979 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| Ηλεκτρική διάσπαση | > 40 | kV | D-48/50 | Κατεύθυνση X/Y | IPC TM-650 2.5.6 |
| Θερμικές ιδιότητες | |||||
| Θερμοκρασία αποσύνθεσης (T)d) | > 500 | ̊C | 2 ώρες @ 105 ̊C | 5% μείωση βάρους | IPC TM-650 2.3.40 |
| Συντελεστής θερμικής διαστολής - x | 47 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
| Συντελεστής θερμικής διαστολής - y | 29 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
| Συντελεστής θερμικής διαστολής - z | 196 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
| Θερμική αγωγιμότητα | 0.33 | W/mK | - | Κατεύθυνση Z | ΑΣTM D5470 |
| Ώρα για Αποστρωματισμό | > 60 | λεπτά | όπως παραλήφθηκε | 288 ̊C | IPC TM-650 2.4.24.1 |
| Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση | 2.6 (14.8) |
Επικαιρότητα: | 10s @ 288 ̊C | 35 μm φύλλο | IPC TM-650 2.4.8 |
| Δυνατότητα κάμψης (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ΑΣTM D790 |
| Δυνατότητα τράβηξης (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | ΑΣTM D3039/D3039-14 |
| Φλεξικό μοντέλο (MD/CMD) | 885/778 (6.102/5.364) | MPa (ksi) | 25°C ± 3°C | - | Μέθοδος δοκιμής IPC-TM-650 2.4.4 |
| Διαμετρική σταθερότητα (MD/CMD) | 0.02/0.06 | mils/inch | μετά την ελίτ + το ψήσιμο | - | IPC-TM-650 2.4.39α |
| Φυσικές Ιδιότητες | |||||
| Πυροδοσία | V-0 | - | - | - | UL-94 |
| Απορρόφηση υγρασίας | 0.04 | % | Ε1/105 +Δ48/50 | - | IPC TM-650 2.6.2.1 |
| Σφιχτότητα | 2.28 | g/cm3 | C-24/23/50 | - | ΑΣTM D792 |
| Ειδική θερμική ικανότητα | 0.813 | Δ/γ/Κ | 2 ώρες σε θερμοκρασία 105°C | - | ΑΣTM E2716 |
Θερμοκρασία αποσύνθεσης (Td): AD250C υπερβαίνει τους 500oC, μετρούμενη υπό την κατάσταση μαγειρέματος επί 2 ώρες στους 105oC, με απώλεια βάρους 5% σύμφωνα με την IPC TM-650 2.3.40.
Συντελεστής θερμικής διαστολής: Οι άξονες X και Y παρουσιάζουν ένα μέσο επίπεδο συντελεστή θερμικής διαστολής, ενώ η κατεύθυνση Z παρουσιάζει ελαφρώς φτωχότερη τιμή 196 ppm/oC.
Θερμική αγωγιμότητα: Το AD250C έχει θερμική αγωγιμότητα 0,33 W/m/K, η οποία βρίσκεται σε γενικό επίπεδο.
Ας συνεχίσουμε με τα μηχανικά χαρακτηριστικά:
Δυνατότητα αποτρίχωσης: Η αντοχή αποτρίχωσης 1 ουγκιάς χαλκού μετά από θερμική πίεση είναι 2,6 N/mm, σύμφωνα με το IPC TM-650.
Δυνατότητα κάμψης: Στην κατεύθυνση μηχανής (MD), η αντοχή κάμψης είναι 8,8 MPa, ενώ στην κατεύθυνση διασταύρωσης μηχανής (CMD), είναι 6,4 MPa.
Δυνατότητα τράβηξης: Η αντοχή τράβηξης είναι 6,0 MPa στο MD και 5,6 MPa στο CMD.
Μοντέλο ευελιξίας: στο MD, ο μοντέλος ευελιξίας είναι 885 MPa, και στο CMD, είναι 778 MPa.
Σταθερότητα διαστάσεων: Το AD250C παρουσιάζει σταθερότητα διαστάσεων 0,02 mils/inch προς την κατεύθυνση της μηχανής και 0,06 mils/inch προς την διασταύρωση.
Τώρα, ας εξερευνήσουμε τα φυσικά χαρακτηριστικά:
Πυροβολικότητα: AD250C συμμορφώνεται με το πρότυπο 94V0.
Απορρόφηση υγρασίας: Το AD250C απορροφά μόνο 0,04% υγρασίας.
Ειδική θερμική ικανότητα: Η ειδική θερμική ικανότητα είναι 0,813 J/g K και η πυκνότητα 2,28 g/cm3.

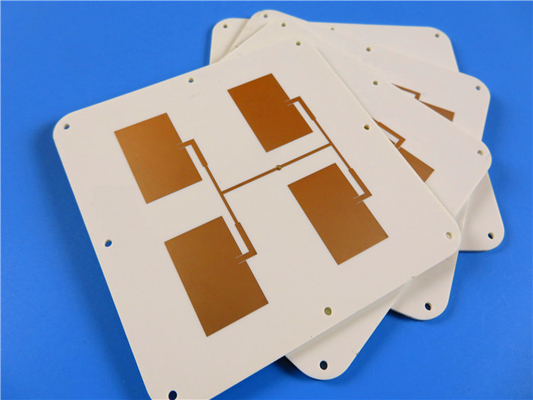

Επιλογές PCB: Η Bicheng PCB μπορεί να παρέχει μονομερείς πλακέτες, διμερείς πλακέτες, πολυεπίπεδες πλακέτες και υβριδικούς τύπους χρησιμοποιώντας AD250C. Τα τυποποιημένα πάχους είναι 20 mils, 30 mils και 60 mils.
Δάχος χαλκού: Ο τελικός χαλκός στις γραμμές μπορεί να είναι 1 ουγκιά και 2 ουγκιά.
Μέγιστο μέγεθος PCB: Το μέγιστο μέγεθος για τα υλικά AD250C είναι 400 mm επί 500 mm, επιτρέποντας τη χρήση μίας σανίδας ή πολλών σχεδίων σε ένα πάνελ.
Μάσκα συγκόλλησης: Το Bicheng PCB προσφέρει χρώματα μάσκας συγκόλλησης όπως πράσινο, μαύρο, μπλε, κόκκινο και κίτρινο.
Διαφορετικές δυνατότητες επικάλυψης: Διατίθενται διάφορες επιλογές επικάλυψης για τα πλακίδια, συμπεριλαμβανομένου του χρυσού βύθισης, του HASL, του ασήμι βύθισης, του κασσίτερου βύθισης, του OSP, του καθαρού χρυσού, του ENEPIG και του γυμνού χαλκού.
| Υλικό PCB: | Συνθετικά υφασμένα υαλοπίνακα/κεραμικά υλικά γεμάτα με βάση το PTFE |
| Ονομασία: | AD250C |
| Διορθωτική σταθερά: | 2.50 (10 GHz) |
| Συντελεστής διάσπασης | 0.0013 (10 GHz) |
| Αριθμός στρωμάτων: | Μονόπλευρο, διπλόπλευρο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
| Δυνατότητα εκτόξευσης | 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm) |
| Βάρος χαλκού: | 1 oz (35μm), 2 oz (70μm) |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κόκκινο, κίτρινο κλπ. |
| Εκτέλεση επιφάνειας: | Χρυσός βύθισης, HASL, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσοπλασμένο, ENEPIG, γυμνό χαλκό κλπ. |
Τα PCB AD250C βρίσκουν εφαρμογές σε διάφορες βιομηχανίες, συμπεριλαμβανομένης της κυτταρικής υποδομής για κεραίες σταθμού βάσης, συστήματα κεραίων τηλεματικής αυτοκινήτων και εμπορικές κεραίες δορυφορικού ραδιοφώνου.Η εξαιρετική απόδοση PIM του AD250CΗ χαμηλή απώλεια, η ελεγχόμενη διηλεκτρική σταθερά, η υψηλή ταχύτητα και η υψηλή ταχύτητα, η υψηλή ταχύτητα και η υψηλή ταχύτητα, η υψηλή ταχύτητα και η υψηλή ταχύτητα, η υψηλή ταχύτητα και η υψηλή ταχύτητα, η υψηλή ταχύτητα και η υψηλή ταχύτητα, η υψηλή ταχύτητα και η υψηλή ταχύτητα, η υψηλή ταχύτητα και η υψηλή ταχύτητα, η υψηλή ταχύτητα και η υψηλή ταχύτητα, η υψηλή ταχύτητα και η χαμηλή ταχύτητα, η υψηλή ταχύτητα και η χαμηλή ταχύτητα, η υψηλή ταχύτητα και η υψηλή ταχύτητα, η υψηλή ταχύτητα και η χαμηλή ταχύτητα, η υψηλή ταχύτητα και η χαμηλή ταχύτητα, η υψηλή ταχύτητα και η χαμηλή ταχύτητα, η υψηλή ταχύτητα και η χαμηλή ταχύτητα.και αξιόπιστες θερμικές ιδιότητες κάνουν το AD250C μια αξιόπιστη επιλογή για εφαρμογές υψηλής συχνότητας όπου η απόδοση και η σταθερότητα είναι κρίσιμες.
