| Υψηλό φως: | Κηραμικά συνθετικά PCB PTFE,25mil PCB υψηλής συχνότητας,Υποστρώματα PCB υψηλής συχνότητας |
||
|---|---|---|---|

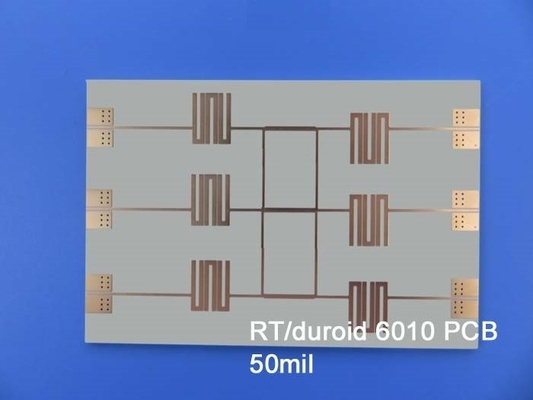

Παρουσιάζουμε το νέο μας PCB, το οποίο είναι φτιαγμένο από Rogers RT/duroid 6010.2LM, ένα υποστρώμα υψηλών επιδόσεων με τα εξαιρετικά χαρακτηριστικά και την αξιόπιστη κατασκευή του,Αυτό το PCB είναι σχεδιασμένο για να ανταποκρίνεται στις απαιτήσεις των διάφορων εφαρμογώνΑς εξερευνήσουμε τις βασικές προδιαγραφές και τα οφέλη που κάνουν αυτό το PCB μια εξαιρετική επιλογή για ηλεκτρονικά έργα.
Υποστρώματα PCB: Ασύγκριτη απόδοση και αξιοπιστία
Το Rogers RT/duroid 6010.2LM διαθέτει προηγμένα κεραμικά-PTFE σύνθετα, εξασφαλίζοντας ανώτερη απόδοση και αξιοπιστία.το υπόστρωμα αυτό προσφέρει υψηλή ηλεκτρική απόδοσηΟ χαμηλός συντελεστής διάσπασης 0,0023 στα 10 GHz/23°C εγγυάται ελάχιστη απώλεια σήματος,το οποίο το καθιστά ιδανικό για εφαρμογές που λειτουργούν σε συχνότητες ζώνης X ή χαμηλότερες.
| Η διηλεκτρική σταθερά,εΔιαδικασία | 10.2±0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη γραμμή | |
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 10.7 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής ε | -425 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου | 5 x 105 | Μωμ. | Α | IPC 2.5.17.1 | |
| Αντίσταση επιφάνειας | 5 x 106 | Μωμ. | Α | IPC 2.5.17.1 | |
| Ιδιότητες ελαστικότητας | ASTM D638 (0,1/min. ρυθμός συμπίεσης) | ||||
| Το Μοντέλο του Γιανγκ | 931 ((135) 559 ((81) | Χ Y | MPa ((kpsi) | Α | |
| Τελειώδης Άγχος | 17(2.4) 13(1.9) | Χ Y | MPa ((kpsi) | Α | |
| Τελική Τάση | 9 έως 15 7 έως 14 | Χ Y | % | Α | |
| Ιδιότητες συμπίεσης | ΑΣTM D695 (0,05/min. ρυθμός τριβής) | ||||
| Το Μοντέλο του Γιανγκ | 2144 (311) | Z | MPa ((kpsi) | Α | |
| Τελειώδης Άγχος | 47(6.9) | Z | MPa ((kpsi) | Α | |
| Τελική Τάση | 25 | Z | % | ||
| Φλεξικό Μοντέλο | 4364 (633) 3751 (544) | X | MPa ((kpsi) | Α | ΑΣTM D790 |
| Τελειώδης Άγχος | 36 (5.2) 32 (4.4) | Χ Y | MPa ((kpsi) | Α | |
| Διαμόρφωση υπό φορτίο | 0.261.3 | Z Z | % | 24 ώρες/50°C/7MPa 24 ώρες/150°C/7MPa | ΑΣTM D261 |
| Απορρόφηση υγρασίας | 0.01 | % | D48/50°C 0,050" (1,27mm) πάχος | IPC-TM-650 2.6.2.1 | |
| Θερμική αγωγιμότητα | 0.86 | W/m/k | 80°C | ΑΣTM C518 | |
| Συντελεστής θερμικής διαστολής | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ΑΣTM D3850 | ||
| Σφιχτότητα | 3.1 | g/cm3 | ΑΣTM D792 | ||
| Ειδική θερμότητα | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Υπολογισμός | ||
| Σκουπίλα χαλκού | 12.3 (2.1) | pi (N/mm) | μετά την πλωτή συγκόλληση | IPC-TM-650 2.4.8 | |
| Πυροδοσία | V-0 | UL 94 | |||
| Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. | ||||
Εξαιρετική θερμική και περιβαλλοντική σταθερότητα
Με Td (θερμοκρασία αποσύνθεσης) άνω των 500°C σύμφωνα με τις δοκιμές TGA, το RT/duroid 6010.2LM παρέχει εξαιρετική θερμική σταθερότητα,διασφάλιση αξιόπιστης λειτουργίας ακόμη και υπό απαιτητικές συνθήκεςΟ συντελεστής θερμικής επέκτασης (CTE) 24 ppm/°C (άξονας Χ),24 ppm/°C (άξονας Y), και 47 ppm/°C (άξονας Z) επιτρέπουν σταθερότητα διαστάσεων και συμβατότητα με άλλα εξαρτήματα.
Χαρακτηριστικά για βέλτιστη απόδοση και ευελιξία
Το RT/duroid 6010.2LM προσφέρει διάφορα χαρακτηριστικά που έχουν σχεδιαστεί για να βελτιώσουν την απόδοση και την ευελιξία.επιτρέποντας συνεπή και αξιόπιστα αποτελέσματαΤο υπόστρωμα καλύπτεται με τυποποιημένο και αντιστροφικά επεξεργασμένο ηλεκτροθεραπευμένο χαλκό φύλλο, το οποίο εγγυάται εξαιρετική αγωγιμότητα και ακεραιότητα σήματος.Οι αξιόπιστες επενδυμένες τρύπες σε πολυεπίπεδα πλαίσια επιτρέπουν απρόσκοπτες συνδέσεις και αποτελεσματική μετάδοση σήματος.
| Υλικό PCB: | Κηραμικό-PTFE σύνθετο |
| Ονομαστής: | NT1απόδοση |
| Διορθωτική σταθερά: | 10.2 ± 0,25 (επεξεργασία), 10.7 (σχεδιασμός) |
| Αριθμός στρωμάτων: | 1 στρώμα, 2 στρώματα |
| Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
| Δυνατότητα εκτόξευσης | 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm) |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
| Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, Immersion κασσίτερο, Immersion Silver, OSP. |
Ακριβείς λεπτομέρειες κατασκευής για τις προδιαγραφές
Αυτή η κατασκευή 2 στρωμάτων άκαμπτων PCB αποτελείται από στρώματα χαλκού με πάχος 35 μm, που ενσωματώνουν τον πυρήνα RT/duroid 6010.2LM 0,635 mm (25mil).Οι διαστάσεις των τελικών πλακών 34 mm x 18 mm παρέχουν ένα συμπαγές μορφικό παράγονταΜε ελάχιστο ίχνος / χώρο 14/10 mils και ελάχιστο μέγεθος τρύπας 0,25 mm, αυτό το PCB φιλοξενεί περίπλοκα σχέδια κυκλωμάτων.Το πάχος της τελικής πλάκας είναι 00,8 mm, βάρος χαλκού εξωτερικής στρώσης 1 ουγκιάς (1,4 χιλιοστά) και πάχος 20 μm μέσω επικάλυψης εξασφαλίζουν ισχυρή κατασκευή και αξιόπιστη απόδοση.
Πρόσθετες προδιαγραφές και εφαρμογές
Αυτό το PCB διαθέτει επιφάνεια χρυσού βύθισης, μπλε μάσκα συγκόλλησης και λευκή επιφάνεια μεταξιού, παρέχοντας μια επαγγελματική και οπτικά ελκυστική εμφάνιση.Με έλεγχο αντίστασης 50 Ωμ σε γραμμή διαστήματος 14-10 χιλιομέτρωνΑυτό το PCB είναι βελτιστοποιημένο για εφαρμογές υψηλής συχνότητας.
Με παγκόσμια διαθεσιμότητα, το RT/duroid 6010.2LM εξυπηρετεί ένα ευρύ φάσμα βιομηχανιών και εφαρμογών.συστήματα αποφυγής συγκρούσεων αεροσκαφών, ή εδάφους συστήματα προειδοποίησης ραντάρ, αυτό το PCB ενδυναμώνει τα έργα σας με εξαιρετική απόδοση και αξιοπιστία.
Επικοινωνήστε με την εξειδικευμένη ομάδα πωλήσεων μας στο sales10@bichengpcb.com για τυχόν τεχνικές ερωτήσεις ή για να εξερευνήσετε τις δυνατότητες του RT/duroid 6010.2LM στις εφαρμογές σας.Βιώστε τη δύναμη των PCB υψηλών επιδόσεων με το Rogers RT/duroid 6010.2LM και να πάρετε τα σχέδιά σας σε νέα ύψη της επιτυχίας.
