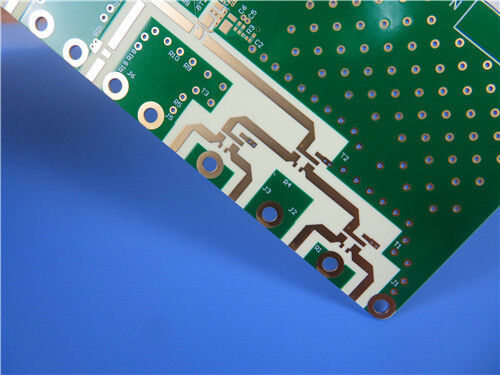

Το 12-στρώμα RO4350B & RO3010 υβριδικό PCB υψηλής συχνότητας είναι μια υψηλής ακρίβειας πολυδιαλεκτρική πλακέτα κυκλωμάτων RF που έχει σχεδιαστεί για συστήματα επικοινωνίας μικροκυμάτων υψηλής πυκνότητας και ευρυζωνικών.Αυτό το προσαρμοσμένο υβριδικό PCB 12 στρωμάτων υιοθετεί μια επαγγελματική μικτή δομή στοίβωσης, με 4mil RO4350B για τα ανώτερα και κατώτερα εξωτερικά στρώματα, μεσαία στρώματα πυρήνα με 5mil / 10mil / 25mil RO3010 υποστρώμα μικροκυμάτων υψηλής Dk,και RO4450F prepreg ως ενσωματωτικό διηλεκτρικό υλικό σε όλη τη διαστολή.
Αυτό το PCB εφαρμόζει μια τυποποιημένη διαφοροποιημένη διαμόρφωση χαλκού: 1oz χαλκού για τα εξωτερικά στρώματα για ισχυρή μετάδοση σήματος υψηλής συχνότητας και αγωγία ρεύματος, και 0.5oz χαλκό για εσωτερικά στρώματα για να υποστηρίξει υπεραπλής γραμμής δρομολόγησης και υψηλής πυκνότητας διάταξη. It features green solder mask with white silkscreen and premium nickel-free Palladium Gold surface finish to eliminate nickel-layer signal interference and deliver superior high-frequency conductivity and oxidation resistanceΜε διάμετρο πλάκας 107 mm × 91,5 mm (2 κομμάτια ανά παρτίδα) και εξελιγμένη πολυομάδας τυφλών μέσω δομής,Αυτή η υβριδική πλακέτα 12 στρωμάτων συνδυάζει την σταθερότητα ευρυζωνικής ζώνης RO4350B με χαμηλή απώλεια και τα πλεονεκτήματα μικροποίησης RO3010 υψηλής Dk, ιδανικό για συμπαγείς εφαρμογές συσκευών υψηλής απόδοσης ραδιοσυχνότητας και μικροκυμάτων.
Προδιαγραφές 12 στρωμάτων RO4350B & RO3010 υβριδικών PCB
| Παράμετρος |
Λεπτομερείς προδιαγραφές |
| Αριθμός στρωμάτων PCB |
12 στρώσεις υβριδικών υψηλής συχνότητας μικτών διηλεκτρικών PCB |

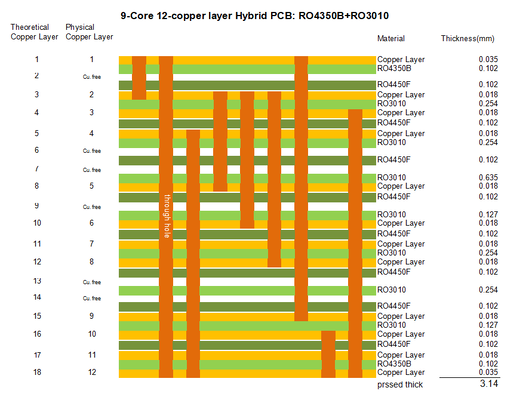

| Διαμόρφωση υλικού στοίβωσης |
Επάνω/κάτω: 4mil RO4350B· Εσωτερικός πυρήνας: 5mil / 10mil / 25mil RO3010· Προετοιμασία σύνδεσης: RO4450F |
| Βάρος χαλκού |
Εξωτερικό στρώμα: 1 ουγκιά. Εσωτερικό στρώμα: 0,5 ουγκιά. |
| Τελεία επιφάνειας |
Χρυσή επικάλυψη από παλλάδιο χωρίς νικέλιο για εξαιρετικά σταθερή αγωγιμότητα υψηλών συχνοτήτων |
| Μασκα και Σιδεροπετσέτα |
Πράσινη μάσκα συγκόλλησης με λευκό μεταξοειδές για καθαρή σήμανση και ανθεκτική προστασία κυκλωμάτων |
| Διάσταση του πίνακα |
107 mm × 91,5 mm, 2 κομμάτια |
| Δομή τυφλής οδού |
L1-L2, L2-L5, L2-L6, L2-L8, L1-L9, L10-L12, L3-L12 πολυομάδων ακρίβειας τυφλών σωλήνων |
| Βασικά χαρακτηριστικά υλικού |
RO4350B: Χαμηλή σταθερότητα ευρυζωνικής Df. RO3010: Υψηλή απόδοση μικροποίησης Dk. RO4450F: Σύνδεση υψηλής αξιοπιστίας |
| Πρότυπο ποιότητας |
Πιστότητα κύκλου υψηλής συχνότητας, πρότυπο που πληροί τα κριτήρια IPC-Class-2, συμβατό με το σύστημα χωρίς μόλυβδο |
12 στρώσεις υβριδικής συσσωμάτωσης PCB
Τι είναι το RO4350B;
Το RO4350B είναι ένα υδρογονανθρακικό κεραμικό στρώμα υψηλής ποιότητας ενισχυμένο με γυαλί που ανήκει στη σειρά Rogers RO4000ευρέως αναγνωρισμένο ως κύριο υποστρώμα υψηλών επιδόσεων για εμπορικά κυκλώματα ραδιοσυχνοτήτων και μικροκυμάτωνΠαρέχει σταθερή διηλεκτρική σταθερά (Dk=3,48) και εξαιρετικά χαμηλό συντελεστή διάσπασης (Df=0,0037 @10GHz),Το RO4350B διατηρεί σταθερή ηλεκτρική απόδοση σε ένα εξαιρετικά ευρύ φάσμα συχνοτήτων., εξασφαλίζοντας ελάχιστη εξασθένιση του σήματος για λειτουργία ευρυζωνικής υψηλής συχνότητας.
Σε αντίθεση με τα παραδοσιακά υλικά PTFE που απαιτούν περίπλοκη ειδική επεξεργασία, το RO4350B διαθέτει εξαιρετική κατασκευαστική ικανότητα με πλήρη συμβατότητα με τις τυπικές ροές εργασίας κατασκευής FR-4.Δεν απαιτεί εξειδικευμένη θεραπεία., υποστηρίζει αυτόματο εξοπλισμό επεξεργασίας PCB και ταιριάζει σε μαζική παραγωγή μεγάλου όγκου.μέσω ρωγμάτωσης και θερμικής παραμόρφωσης κατά την επανειλημμένη συγκόλληση και τον θερμικό κύκλοΗ εξαιρετική ευρυζωνική σταθερότητα, η χαμηλή απώλεια εισαγωγής και η υψηλή ικανότητα χειρισμού ισχύος το καθιστούν το προτιμώμενο υλικό εξωτερικού στρώματος για τα σχέδια υβριδικών PCB υψηλής συχνότητας.
ΑΕ4350 Β DATASHEET
| RO4350B Τυπική αξία |
| Ιδιοκτησία |
RO4350B |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
3.66 |
Z |
|
8 έως 40 GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
+50 |
Z |
ppm/°C |
-50°C έως 150°C |
IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου |
1.2 x 1010 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Αντίσταση επιφάνειας |
5.7 x109 |
|
MΩ |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Ηλεκτρική ισχύς |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Μοντέλο τράβηξης |
16,767(2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δυνατότητα τράβηξης |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δύναμη κάμψης |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Διαμετρική σταθερότητα |
< 0.5 |
X,Y |
χιλιοστά
(mil/inch) |
μετά την έκταση etch+E2/150°C |
IPC-TM-650 2.4.39Α |
| Συντελεστής θερμικής διαστολής |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C έως 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Α |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ΑΣTM D 3850 |
| Θερμική αγωγιμότητα |
0.69 |
|
W/M/oK |
80°C |
ΑΣTM C518 |
| Απορρόφηση υγρασίας |
0.06 |
|
% |
48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 |
| Σφιχτότητα |
1.86 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
0.88
(5.0) |
|
Α/χμ
(πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC |
IPC-TM-650 2.4.8 |
| Πυροδοσία |
(3) V-0 |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
RO4350BΛαμινάνιοΕφαρμογές
Υποδομή ασύρματης επικοινωνίας:5G/6G ραδιοφωνικές μονάδες 5G/6G σταθμού βάσης, πλαίσια κεραίας ευρυζωνικής σύνδεσης, ενισχυτές ισχύος (PA) και ενισχυτές χαμηλού θορύβου (LNA)
Συσκευές μικροκυμάτων και ραδιοσυχνοτήτων:Φίλτρα υψηλής συχνότητας, ζεύγη, διαχωριστικά και δίκτυα αντισταθμιστικής αντιστοίχισης για ευρυζωνικά συστήματα μικροκυμάτων
Συστήματα υψηλής συχνότητας για οχήματα:77GHz αυτοκινητοβιομηχανικό ραντάρ χιλιοστών κυμάτων, προσαρμοστικός ρυθμιστικός έλεγχος και μονάδες παρακολούθησης ασφάλειας οχημάτων
Εξοπλισμός δοκιμών και μετρήσεων ακρίβειας:Τεχνουργήματα δοκιμής υψηλής συχνότητας, πλακέτες κυκλωμάτων παραλαβής και επεξεργασίας σήματος
Αεροδιαστημική και αμυντική ηλεκτρονική:Σύνδεσμοι ραδιοσυχνοτήτων χαμηλής απώλειας εισαγωγής που απαιτούν υψηλή θερμική σταθερότητα και ευρυζωνική συνέπεια
Ποιο είναι το RO3010;
Το RO3010 είναι ένα σύνθετο υλικό PTFE γεμάτο κεραμικά υψηλών επιδόσεωνλαμινίτηςΑπό την σειρά Rogers RO3000, ειδικά σχεδιασμένη για συμπαγή, μικροκυκλικά κυκλώματα μικροκυμάτων.30 και εξαιρετικά χαμηλός συντελεστής διάσπασης Df=0.0022 @10GHz, επιτρέποντας σημαντική μείωση του μεγέθους του κυκλώματος, διατηρώντας παράλληλα εξαιρετικά χαμηλή απώλεια σήματος υψηλής συχνότητας.Συμπεριλαμβανομένων των κερατών, φίλτρα και ζεύγη, για ηλεκτρονικές συσκευές υψηλής πυκνότητας με περιορισμένο χώρο.
RO3010 ΠΕΡΙΛΗΜΑ ΤΩΝ ΠΕΡΙΛΗΜΑΤΩΝ
| RO3010 Τυπική αξία |
| Ιδιοκτησία |
RO3010 |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
10.2±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
11.2 |
Z |
|
8GHz έως 40GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης,tanδ |
0.0022 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
-395 |
Z |
ppm/°C |
10 GHz -50°Cέως 150°C |
IPC-TM-650 2.5.5.5 |
| Διαμετρική σταθερότητα |
0.35
0.31 |
X
Y |
χιλιοστά |
ΚΟΝΤ Α |
IPC-TM-650 2.2.4 |
| Αντίσταση όγκου |
105 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC 2.5.17.1 |
| Αντίσταση επιφάνειας |
105 |
|
MΩ |
ΚΟΝΤ Α |
IPC 2.5.17.1 |
| Μοντέλο τράβηξης |
1902
1934 |
X
Y |
MPa |
23°C |
ΑΣTM D 638 |
| Απορρόφηση υγρασίας |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Ειδική θερμότητα |
0.8 |
|
j/g/k |
|
Υπολογισμός |
| Θερμική αγωγιμότητα |
0.95 |
|
W/M/K |
50°C |
ΑΣTM D 5470 |
Συντελεστής θερμικής διαστολής
(-55 έως 288°C) |
13
11
16 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°CTGA |
|
ΑΣTM D 3850 |
| Σφιχτότητα |
2.8 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
9.4 |
|
Επικεφαλής. |
1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης |
IPC-TM 2.4.8 |
| Πυροδοσία |
V-0 |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
RO3010ΛαμινάνιοΕφαρμογές
Μικροσκοπικά συστατικά ραδιοκυμάτων:Συγκεντρωμένες κεραίες, μικροφίλτρα και μικροσκοπικοί σύνδεσμοι για ασύρματες συσκευές περιορισμένου χώρου
Πίνακες PCB πολυστρωμάτων υψηλής πυκνότητας:Υβριδικές πίνακες στοιβάσματος με υψηλό αριθμό στρωμάτων που απαιτούν μείωση του μεγέθους και σταθερή απόδοση υψηλής συχνότητας
Πληροφορίες μέσω δορυφόρου και μικροκυμάτων:Μονούλες επεξεργασίας και μεταφοράς σήματος υψηλής ακρίβειας στενής ζώνης
Βιομηχανικοί αισθητήρες υψηλής συχνότητας:Εξοπλισμός ανίχνευσης και ανίχνευσης μικροκυμάτων υψηλής σταθερότητας που λειτουργεί υπό πολύπλοκες περιβαλλοντικές συνθήκες
