Πολυδιάστατο Laser Cut SMT Stencil 0,12mm Foil για το Προφίλ Laser Cut 584mm x 584mm 23" x 23

Versatile Laser Cut SMT Stencil 0.12mm Foil for Profile Laser Cut 584mm x 584mm 23" x 23
Versatile Laser Cut SMT Stencil 0.12mm Foil for Profile Laser Cut 584mm x 584mm 23" x 23 Versatile Laser Cut SMT Stencil 0.12mm Foil for Profile Laser Cut 584mm x 584mm 23" x 23 Versatile Laser Cut SMT Stencil 0.12mm Foil for Profile Laser Cut 584mm x 584mm 23" x 23

Μεγάλες Εικόνας :  Πολυδιάστατο Laser Cut SMT Stencil 0,12mm Foil για το Προφίλ Laser Cut 584mm x 584mm 23" x 23

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Μέγεθος πλαισίου:: 584 χλμ. x 584 χλμ. Μέγεθος ανοιγμάτων:: 0201, 0402, 0603
Δάχος από ανοξείδωτο χάλυβα: 0.12mm Προφίλ: Περικοπή λέιζερ
Επισημαίνω:

0.12mm Laser Cut SMT Στένσελ

,

Πολυδιάστατο Στένσελ SMT με Laser Cut

,

584mm Laser Cut SMT Στένσελ

Παρουσιάζοντας το High-Quality SMT Stencil, είναι ένα αξιόπιστο και απαραίτητο εργαλείο που έχει σχεδιαστεί για την συναρμολόγηση ηλεκτρονικών κυκλωμάτων.Με τις ακριβολεπτικές του ανοίξεις και την ανθεκτική κατασκευή από ανοξείδωτο χάλυβα, το στίγμα SMT μας εξασφαλίζει ακριβή και αποτελεσματική εναπόθεση πάστα συγκόλλησης σε πλακίδια PCB, διευκολύνοντας την απρόσκοπτη τοποθέτηση των εξαρτημάτων επιφάνειας.Ας εξερευνήσουμε τα χαρακτηριστικά και τα πλεονεκτήματα του προτύπου SMT μας λεπτομερώς.



Χαρακτηριστικά που ξεχωρίζουν το Στένσιλ SMT μας:

1- Ακριβής κατασκευή με λέιζερ:
Το πρότυπο SMT μας είναι προσεκτικά κατασκευασμένο χρησιμοποιώντας τεχνολογία κοπής λέιζερ, κάθε πρότυπο, είτε έχει πλαίσιο είτε όχι, είναι 100% κομμένο με λέιζερ.διασφάλιση ακριβών και ακριβών ανοίξεων για τη βέλτιστη εφαρμογή πάστα συγκόλλησης.



2Πολυδιάστατες επιλογές μεγέθους:
Επιλέξτε από μια σειρά από πάχους χαρτιού από ανοξείδωτο χάλυβα, που κυμαίνονται από 0,05 mm έως 0,4 mm, ώστε να ταιριάζουν στις συγκεκριμένες απαιτήσεις σας.Τα πρότυπά μας είναι διαθέσιμα σε μεγέθη που κυμαίνονται από 300mm x 300mm έως 736mm x 736mm, επιτρέποντας τη συμβατότητα με διάφορες διαστάσεις PCB.



3Συμμόρφωση με τα πρότυπα IPC:
Συμμετέχουμε στο πρότυπο IPC 7525A για την κατασκευή των προτύπων SMT.διασφάλιση της αξιοπιστίας και της συνοχής.



4- Εύκολα Πιστευτικά Σημάδια:
Τα πρότυπα SMT μας διαθέτουν μισά χαραγμένα πιστευτικά σήματα στην πίσω πλευρά, καθιστώντας τα συμβατά με τις μηχανές SMT και διευκολύνοντας την ακριβή ευθυγράμμιση κατά τη διαδικασία συναρμολόγησης.



5Ασφαλής συσκευασία:
Για την άνετη αποστολή, τα πρότυπά μας συσκευάζονται προσεκτικά σε κιβώτια KK (σκληρή κάρτα).

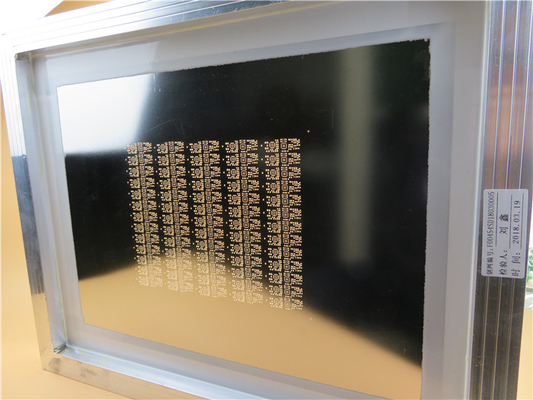

Πολυδιάστατο Laser Cut SMT Stencil 0,12mm Foil για το Προφίλ Laser Cut 584mm x 584mm 23" x 23 0



Διάλογες μεγέθους πλαισίου από αλουμίνιο:

Η επιλογή του μεγέθους του πλαισίου από αλουμίνιο εξαρτάται από το εκτυπωτικό σας μηχάνημα.
- Πλήρως αυτόματες εκτυπωτικές μηχανές: 736×736mm, 584×584mm, 550mm×650mm, και 550mm×600mm.
- Ημιαυτόματες εκτυπωτικές μηχανές: 370 mm × 470 mm και 420 mm × 520 mm.



Λεπτομέρειες κατασκευής του Στένσιλ SMT μας:

- Μέγεθος πλαισίου: 584mm x 584mm (23" x 23")
- Μεγέθη διαφάνειας: 0201, 0402, 0603
- Δάχος φύλλου από ανοξείδωτο χάλυβα: 0,12 mm
- Σχεδιασμός πλακέτας πινακίδας
- Προφίλ:
- 0603 μειώνονται κατά 10%
- Πιστευτικό σήμα: μισό χαραγμένο στην πίσω πλευρά



Στατιστικά προτύπων:

- Συστατικά: 78
- Συνολικά Pads: 156
- 0201 Pads: 48
- 0402 Πάντες: 52
- 0603 Πάντες: 56
- Σχεδιασμός πινακίδας: 26

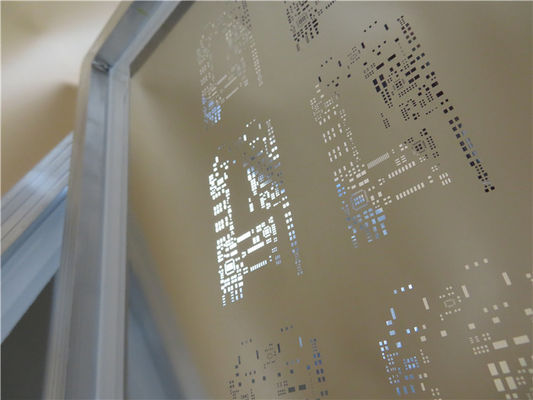

Πολυδιάστατο Laser Cut SMT Stencil 0,12mm Foil για το Προφίλ Laser Cut 584mm x 584mm 23" x 23 1



Τέχνη και πρότυπα ποιότητας:

Αυτό το στίγμα SMT είναι συμβατό με τα αρχεία εικόνας του Gerber RS-274-X, εξασφαλίζοντας απρόσκοπτη ενσωμάτωση στη διαδικασία παραγωγής σας.διασφάλιση αξιόπιστης και σταθερής απόδοσης των προτύπων.



Παγκόσμια Διαθεσιμότητα:

Το πρότυπο SMT είναι διαθέσιμο για αγορά σε όλο τον κόσμο, επιτρέποντας στους μηχανικούς και τους κατασκευαστές από όλες τις περιοχές να επωφεληθούν από την εξαιρετική ποιότητα και απόδοση του.



Τυπικές εφαρμογές:

Το πρότυπο SMT είναι κατάλληλο για ένα ευρύ φάσμα πακέτων SMD, συμπεριλαμβανομένων των PLCC, QFP, SOP, SOJ, SOT23, SOT89, SOT143, SOT252, BGA, QFN και Flip Chip.Το πρότυπό μας θα σας βοηθήσει να επιτύχετε ακριβή εφαρμογή πάστα συγκόλλησης και να εξορθολογίσετε τη διαδικασία συναρμολόγησης.



Αναβαθμίστε τη διαδικασία συναρμολόγησης PCB με το Στένσιλ SMT μας:

Απολαύστε την ακρίβεια και την ευκολία του υψηλής ποιότητας στίβου SMT.Το πρότυπό μας είναι η ιδανική επιλογή για την επίτευξη αξιόπιστης και αποτελεσματικής εφαρμογής πάστα συγκόλλησης.

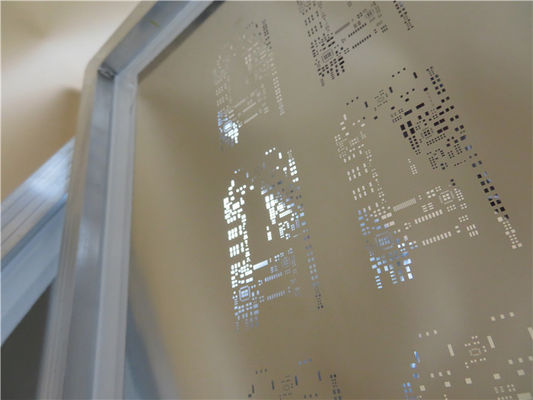

Πολυδιάστατο Laser Cut SMT Stencil 0,12mm Foil για το Προφίλ Laser Cut 584mm x 584mm 23" x 23 2
