Πολυεπίπεδο υβριδικό PCB με βάση τα υποστρώματα RO4003C και S1000-2 Immersion Gold

Πολυεπίπεδο υβριδικό PCB με βάση τα υποστρώματα RO4003C και S1000-2 Immersion Gold

MOQ: 1pcs
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
Ροτζερς RO4003C Core; S1000-2 FR-4
Μέγεθος PCB:
82.5 mm x 66 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού:
1 ουγκιά (1.4 ml) ανά στρώμα
Τελεία επιφάνειας:
Χρυσός βύθισης
Αριθμός στρωμάτων:
6-στρώμα
Μοντέλο:
1.1mm
Επισημαίνω:

S1000-2 Πολυεπίπεδο υβριδικό PCB

,

RO4003C Πολυεπίπεδη υβριδικά PCB

,

Υβριδικό PCB πολυεπίπεδου με βύθιση χρυσού

Περιγραφή προϊόντος

Παρουσιάζουμε το εξαιρετικό υβριδικό PCB μας, που συνδυάζει τα προηγμένα χαρακτηριστικά των υλικών Rogers RO4003C και Shengyi S1000-2.χαμηλή απώλεια, και οικονομική απόδοση, καθιστώντας την ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των ψηφιακών ραδιοαντηνών σημείο προς σημείο, των κεραίων κυτταρικών σταθμών βάσης, των συστημάτων ραντάρ αυτοκινήτων,και πολλά περισσότερα.



RO4003C Χαρακτηριστικά:

Τα λαμινάτα RO4003C από την Rogers είναι ιδιόκτητα υφασμένα υδρογονανθράκη/κεραμικά υλικά ενισχυμένα με γυαλί που έχουν σχεδιαστεί για να προσφέρουν εξαιρετικές ηλεκτρικές επιδόσεις και κατασκευαστικότητα.



- Σφιχτός έλεγχος της διηλεκτρικής σταθεράς: ο RO4003C εξασφαλίζει ακριβή έλεγχο της διηλεκτρικής σταθεράς (Dk) με τιμή 3,38 +/- 0.05, παρέχοντας αξιόπιστη μετάδοση σήματος.



- Ταντζής χαμηλής απώλειας: Με συντελεστή διάσπασης 0,0027 στα 10 GHz, ο RO4003C ελαχιστοποιεί την απώλεια σήματος και παρουσιάζει εξαιρετικές επιδόσεις υψηλής συχνότητας.



- Χαμηλός συντελεστής θερμικής διαστολής στον άξονα Z: ο RO4003C παρουσιάζει χαμηλό συντελεστή θερμικής διαστολής (CTE) 46 ppm/°C στον άξονα Z, εξασφαλίζοντας εξαιρετική διαμετρική σταθερότητα και αξιοπιστία.



Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.55 Z   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Z ppm/°C -50°C έως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1.7 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας 4.2 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Μοντέλο τράβηξης 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 χημικό ΑΣTM D 638
Δυνατότητα τράβηξης 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 χημικό ΑΣTM D 638
Δύναμη κάμψης 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Διαμετρική σταθερότητα < 0.3 X,Y χιλιοστά
(mil/inch)
μετά την έκταση etch+E2/150°C IPC-TM-650 2.4.39Α
Συντελεστής θερμικής διαστολής 11
14
46
X
Y
Z
ppm/°C -55°C έως 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Α IPC-TM-650 2.4.24.3
Td 425   °C TGA   ΑΣTM D 3850
Θερμική αγωγιμότητα 0.71   W/M/oK 80°C ΑΣTM C518
Απορρόφηση υγρασίας 0.06   % 48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C
ΑΣTM D 570
Σφιχτότητα 1.79   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 1.05
(6.0)
  Α/χμ
(πλήρης)
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC
IPC-TM-650 2.4.8
Πυροδοσία Α/Χ       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



S1000-2 Χαρακτηριστικά:

Τα υλικά S1000-2 από την Shengyi είναι συμβατά FR-4 λαμινάτα χωρίς μόλυβδο, γνωστά για την υψηλή θερμική αντοχή, τη χαμηλή CTE και την εξαιρετική αξιοπιστία της τρύπας.



- Υψηλή θερμική αντοχή και Tg: Το S1000-2 διαθέτει υψηλή θερμοκρασία μετάβασης γυαλιού (Tg) 170°C (DSC), καθιστώντας το κατάλληλο για εφαρμογές με αυξημένες θερμοκρασίες λειτουργίας.Επίσης, παρουσιάζει εξαιρετική αποκλειστικότητα UV και συμβατότητα AOI.



- Χαμηλή CTE στον άξονα Z: Με χαμηλή CTE 45 ppm/°C πριν από το Tg, το S1000-2 παρέχει εξαιρετική σταθερότητα διαστάσεων, εξασφαλίζοντας αξιόπιστη απόδοση σε διάφορες συνθήκες.



- Εξαιρετικές Μηχανικές και Ηλεκτρικές Ιδιότητες: Το S1000-2 προσφέρει εξαιρετικές επιδόσεις κατά του CAF (Conductive Anodic Filament), χαμηλή απορρόφηση νερού 0,1%, και αξιόπιστη αξιοπιστία διάνοιξης.

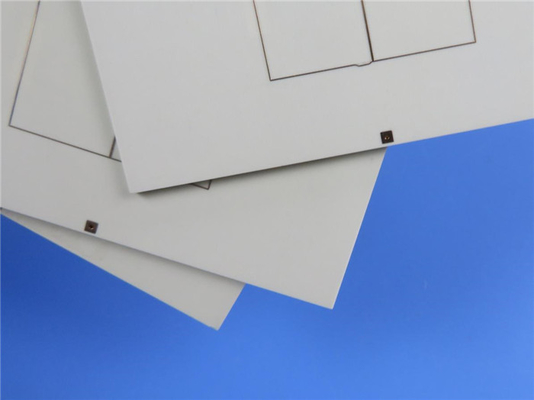

Πολυεπίπεδο υβριδικό PCB με βάση τα υποστρώματα RO4003C και S1000-2 Immersion Gold 0



Υβριδική κατασκευή PCB:

Αυτό το υβριδικό PCB συνδυάζει τα πλεονεκτήματα των υλικών RO4003C και S1000-2 για να ανταποκριθεί σε ειδικές απαιτήσεις.χρησιμοποιείται στρατηγικά σε κρίσιμους τομείς, όπως γραμμές μετάδοσης ραδιοσυχνοτήτων και ευαίσθητες διαδρομές σήματοςΤο S1000-2, ένα οικονομικά αποδοτικό και ευπροσάρμοστο υλικό FR-4, χρησιμοποιείται σε άλλους τομείς του PCB όπου η απόδοση υψηλής συχνότητας δεν είναι τόσο κρίσιμη, όπως η διανομή ισχύος και η μηχανική υποστήριξη.Η υβριδική αυτή σχεδίαση επιτυγχάνει ισορροπία μεταξύ επιδόσεων και οικονομικής απόδοσης.



Κατασκευή και προδιαγραφές PCB:

Αυτό το υβριδικό PCB διαθέτει μια στέρεη κατασκευή 6 στρωμάτων, μελετητικά σχεδιασμένη για να ανταποκρίνεται στις απαιτητικές απαιτήσεις.



- Διάμετροι πλακέτων: Οι διαστάσεις των PCB διατηρούνται με ακρίβεια στα 82,5 mm x 66 mm (1 PCS) με ανοχή +/- 0,15 mm.



- Διάστημα και μέγεθος τρύπας: Το ελάχιστο διάστημα είναι 4/6 mils, επιτρέποντας την ακριβή διαδρομή.



- Διαμόρφωση στοιβάδας: Το στοιβάδιο αποτελείται από στρώματα χαλκού, πυρήνες RO4003C και S1000-2, και στρώματα προεπιλογής, παρέχοντας βέλτιστες επιδόσεις και αξιοπιστία.



- Πυρήνας και βαρύτητα χαλκού: Το πάχος της τελικής πλάκας είναι 1,1 mm, εξασφαλίζοντας αντοχή.



- Επεξεργασία μέσω της επικάλυψης και της επιφάνειας: Το πάχος της επικάλυψης μέσω της επικάλυψης είναι 20 μm, εξασφαλίζοντας αξιόπιστη διασύνδεση.παρέχει εξαιρετική συγκολλητικότητα και αντοχή στη διάβρωση.



- Μεταξοσυσκευή και μάσκα συγκόλλησης: Η άνω μεταξοσυσκευή είναι λευκή, βελτιώνοντας την ορατότητα των εξαρτημάτων. Η κάτω μεταξοσυσκευή δεν εφαρμόζεται. Οι άνω και κάτω μάσκες συγκόλλησης είναι σε ματ πράσινο,προσφέρει αξιόπιστη προστασία.



- Ηλεκτρική δοκιμή και πρότυπο ποιότητας: Κάθε PCB υποβάλλεται σε ολοκληρωμένη ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η βέλτιστη λειτουργικότητα.διασφάλιση αξιοπιστίας και σταθερής απόδοσης.

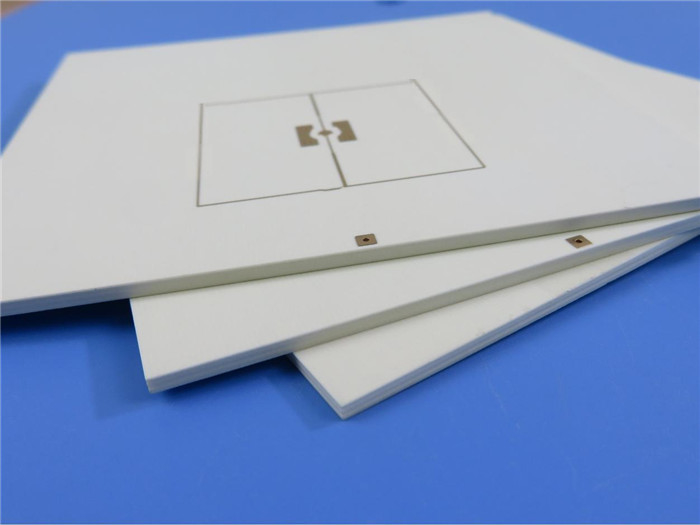

Πολυεπίπεδο υβριδικό PCB με βάση τα υποστρώματα RO4003C και S1000-2 Immersion Gold 1



Τέχνη, Διαθεσιμότητα και Εφαρμογές:

Αυτό το υβριδικό PCB με υλικά RO4003C και S1000-2 είναι συμβατό με την εικόνα του Gerber RS-274-X, εξασφαλίζοντας απρόσκοπτη ενσωμάτωση στη ροή εργασίας σχεδιασμού σας.παρέχοντας εύκολη πρόσβαση σε σχεδιαστές και κατασκευαστές που αναζητούν λύσεις PCB κορυφαίας κατηγορίας.



Ανοίξτε το πλήρες δυναμικό των εφαρμογών υψηλής συχνότητας με τα προηγμένα υβριδικά PCB μας.και οικονομική απόδοση επιλέγοντας την υβριδική λύση μαςΑνυψώστε τα σχέδιά σας σε νέα ύψη και απολαύστε τα οφέλη των υλικών RO4003C και S1000-2.
