Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό: | RO4835, 370HR | Μέγεθος PCB: | 930,57 mm x 52 mm = 1 PCS, +/- 0,15 mm |
---|---|---|---|
Βάρος χαλκού: | 1 ουγκιά (1,4 ml) κάθε στρώμα | Τελεία επιφάνειας: | Χρυσός βύθισης |
Αριθμός στρωμάτων: | 6-στρώμα | Μοντέλο: | 1.43mm |
Επισημαίνω: | 370HR Πολυεπίπεδα κυκλώματα,RO4835 Πολυεπίπεδα κυκλώματα,Πολυεπίπεδα κυκλώματα βύθισης χρυσού |

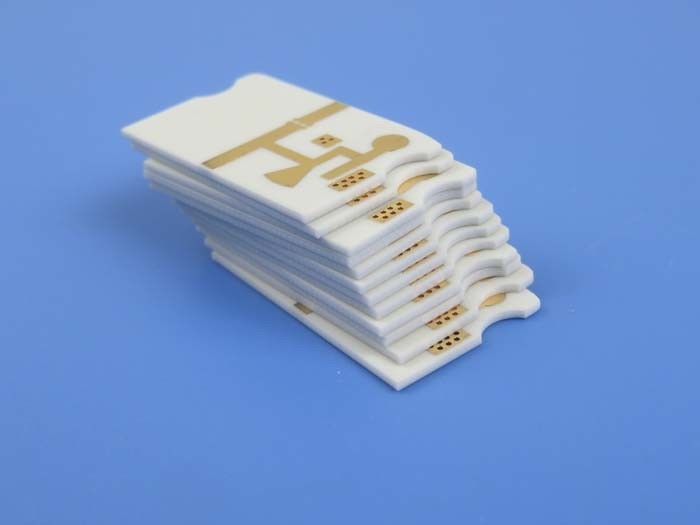

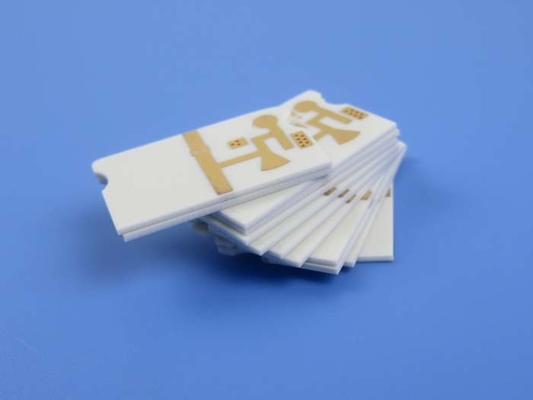

Παρουσιάζουμε τα RO4835 και 370HR υβριδικά PCB.
Αυτό το 6 στρώματα άκαμπτο PCB αξιοποιεί τις μοναδικές δυνατότητες των laminates RO4835 της Rogers και των laminates 370HR της Isolar για να προσφέρει την καλύτερη λύση για απαιτητικές εφαρμογές υψηλής συχνότητας.
Τα λαμινάτα RO4835 της Rogers Corporation είναι μέρος της οικογένειας υλικών υψηλής συχνότητας της εταιρείας.Το RO4835 παρέχει χαμηλή απώλεια και οικονομικά αποδοτική κατασκευή κυκλωμάτων χρησιμοποιώντας τυποποιημένες διαδικασίες FR-4Με διηλεκτρική σταθερά (Dk) 3,48 ± 0,05 και συντελεστή διάσπασης (Df) 0,0037 στα 10 GHz, το RO4835 παρέχει εξαιρετικές επιδόσεις υψηλής συχνότητας.
Ιδιοκτησία | RO4835 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.48±0.05 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.66 | Z | - | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης |
Παράγοντας διάσπασης | 0.0037 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
Θερμικός συντελεστής ε | +50 | Z | ppm/°C | -100°C έως 150°C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 5 x 108 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Αντίσταση επιφάνειας | 7 x 108 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Ηλεκτρική ισχύς | 30.2(755) | Z | Kv/mm(v/mil) | IPC-TM-650 2.5.6.2 | |
Μοντέλο τράβηξης | 7780 ((1128) | Y | MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δυνατότητα τράβηξης | 136(19.7) | Y | MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δύναμη κάμψης | 186 (27) | Mpa (kpsi) | IPC-TM-650 2.4.4 | ||
Διαμετρική σταθερότητα | < 0.5 | X,Y | χιλιοστά (mils/inch) |
μετά την έκταση etch+E2/150°C | IPC-TM-650 2.4.39Α |
Συντελεστής θερμικής διαστολής | 10 12 31 |
X Y Z |
ppm/°C | -55°C έως 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | Α | IPC-TM-650 2.4.24.3 | |
Td | 390 | °C TGA | ΑΣTM D 3850 | ||
Θερμική αγωγιμότητα | 0.66 | W/m/oK | 80°C | ΑΣTM C518 | |
Απορρόφηση υγρασίας | 0.05 | % | 48 ώρες βύθιση 0.060" θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 | |
Σφιχτότητα | 1.92 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 0.88 (5.0) | Ν/μμ (πλι) | Μετά τη συγκόλληση, πλένετε 1 ουγκιά. Φόλιο EDC |
IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Συμπληρωματικά με τα στρώματα RO4835 είναι τα λαμινάτα 370HR της Isolar, τα οποία έχουν σχεδιαστεί για τις πιο απαιτητικές εφαρμογές πολυεπίπεδων PCB.Το υλικό 370HR χρησιμοποιεί ένα πατενταρισμένο σύστημα πολυλειτουργικής εποξικής ρητίνης 180 °C Tg FR-4 που παρέχει ανώτερη θερμική απόδοση, χαμηλό συντελεστή θερμικής διαστολής (CTE) και εξαιρετικές μηχανικές, χημικές και υγρασία αντοχές.τα λαμινάτα 370HR προσφέρουν επίσης σταθερά χαρακτηριστικά υψηλής συχνότητας.
Συνδυάζοντας τα πλεονεκτήματα αυτών των δύο προηγμένων τεχνολογιών τοιχοποίησης, το υβριδικό PCB προσφέρει μια ασυμβίβαστη λύση που υπερβαίνει τις δυνατότητες των τυπικών υλικών FR-4.Ας ρίξουμε μια πιο προσεκτική ματιά σε μερικά από τα βασικά χαρακτηριστικά:
Εξαιρετικές θερμικές και μηχανικές επιδόσεις
Ένα από τα κύρια πλεονεκτήματα αυτής της υβριδικής προσέγγισης είναι η δυνατότητα αξιοποίησης των ανώτερων θερμικών και μηχανικών ιδιοτήτων των λαμινάντων 370HR.Η θερμοκρασία μετάβασης του γυαλιού (Tg) των 180 °C του υλικού 370HR παρέχει σημαντικά καλύτερη αντοχή σε θερμικές πιέσεις σε σύγκριση με το συμβατικό FR-4, η οποία έχει συνήθως Tg γύρω στους 135°C.
Αυτή η ενισχυμένη θερμική σταθερότητα μεταφράζεται σε βελτιωμένη αξιοπιστία, ειδικά σε εφαρμογές που παρουσιάζουν μεγάλες διακυμάνσεις θερμοκρασίας ή έκθεση σε αυξημένα επίπεδα θερμότητας.Η χαμηλή CTE των λαμινισμένων 370HR - μόλις 13/14 ppm/°C στον άξονα X/Y (πριν Tg) - συμβάλλει επίσης στην ελαχιστοποίηση προβλημάτων όπως η αποlamination και η κατεστραμμένη επιφάνεια που μπορεί να επηρεάσει τα σχέδια υψηλής αξιοπιστίας.
Επιπλέον, οι εξαιρετικές χημικές και υγρασία αντοχές του υλικού 370HR το καθιστούν εξαιρετικά κατάλληλο για σκληρά περιβάλλοντα.Δεν είναι έκπληξη που τα λαμινάτα 370HR της Isolar είναι δημοφιλής επιλογή για κρίσιμες εφαρμογές όπως η άμυνα και η αεροδιαστημική..
Δυνατότητα υψηλής συχνότητας με οικονομικά αποδοτική κατασκευή
Ενώ τα λαμινάτα 370HR παρέχουν τη θερμική και μηχανική ραχοκοκαλιά, τα υλικά RO4835 συμβάλλουν σε εξαιρετικές δυνατότητες υψηλής συχνότητας.Τα στρώματα RO4835 προσφέρουν εξαιρετικά χαμηλή απώλεια σήματος - κρίσιμη για τη μεγιστοποίησηαποτελεσματικότητα και πιστότητα σε ψηφιακά κυκλώματα υψηλής ταχύτητας και κυκλώματα ραδιοσυχνοτήτων.
Είναι σημαντικό να σημειωθεί ότι τα στρώματα RO4835 μοιράζονται παρόμοιες ηλεκτρικές και μηχανικές ιδιότητες με το πρότυπο FR-4, επιτρέποντας την οικονομικά αποδοτική κατασκευή κυκλωμάτων χρησιμοποιώντας καθιερωμένες διαδικασίες κατασκευής.Αυτό καθιστά το υβριδικό PCB μια ελκυστική επιλογή για εφαρμογές που απαιτούν προηγμένες επιδόσεις ραδιοσυχνοτήτων χωρίς την υψηλή τιμή που συνδέεται με ορισμένα εξειδικευμένα υλικά υψηλής συχνότητας.
Ο συνδυασμός των στρωμάτων RO4835 χαμηλής απώλειας και 370HR υψηλής απόδοσης επιτρέπει επίσης ακριβή έλεγχο της αντίστασης, με ίχνη 50Ω και 100Ω με ένα τέλος που εφαρμόζονται στο επάνω στρώμα χαλκού.Αυτό το επίπεδο ευελιξίας σχεδιασμού είναι κρίσιμο για τη βελτιστοποίηση της ακεραιότητας του σήματος σε υψηλής ταχύτητας, κυκλώματα υψηλής συχνότητας.
Αξιόπιστη και διασφαλισμένη ποιότητα
Για να διασφαλιστεί ότι το υβριδικό PCB πληροί τις αυστηρές απαιτήσεις των εφαρμογών-στόχων, οι σχεδιαστές έχουν ενσωματώσει διάφορα μέτρα διασφάλισης της ποιότητας.Οι σανίδες είναι συμβατές με το RoHS και έχουν βαθμολογία εύφλεκτης επιφάνειας UL 94 V-0., παρέχοντας στους σχεδιαστές εμπιστοσύνη στα στοιχεία περιβαλλοντικής και ασφάλειας τους.
Η ηλεκτρική δοκιμή 100% πραγματοποιείται σε κάθε πλακέτα, παρέχοντας ένα επιπλέον στρώμα διασφάλισης αξιοπιστίας.Και η χρήση της ιδιοκτησιακής LoPro Reverse επεξεργασμένο χαλκό φύλλο Rogers στο RO4835 στρώματα βοηθά να ελαχιστοποιήσει την απώλεια εισαγωγής και να ενισχύσει περαιτέρω την ακεραιότητα του σήματος.
Μετακίνηση των ορίων του σχεδιασμού PCB υψηλής συχνότητας
Συνδυάζοντας προσεκτικά τα πλεονεκτήματα της τεχνολογίας RO4835 της Rogers και της τεχνολογίας laminate 370HR της Isolar, αυτό το υβριδικό PCB ανεβάζει τον πήχη για σχεδιασμό κυκλωμάτων υψηλής συχνότητας και υψηλής αξιοπιστίας.Οι ανώτερες θερμικές και μηχανικές ιδιότητες, σε συνδυασμό με την εξαιρετική υψηλής συχνότητας απόδοση και την οικονομικά αποδοτική κατασκευή, το καθιστούν μια ιδανική λύση για ένα ευρύ φάσμα απαιτητικών εφαρμογών.
Από ραντάρ και αισθητήρες αυτοκινήτων έως κεραίες φάσης και ενισχυτές ισχύος, αυτό το υβριδικό PCB δείχνει πώς οι καινοτόμες επιλογές υλικών μπορούν να ανοίξουν νέες δυνατότητες στον σχεδιασμό ηλεκτρονικών συστημάτων.Καθώς η αμείλικτη πορεία της τεχνολογίας συνεχίζεται, λύσεις όπως αυτή θα διαδραματίσουν αναμφίβολα κρίσιμο ρόλο στην επέκταση των ορίων του τι είναι εφικτό.
