RO3006 PCB 10mil Για εφαρμογές υψηλής συχνότητας

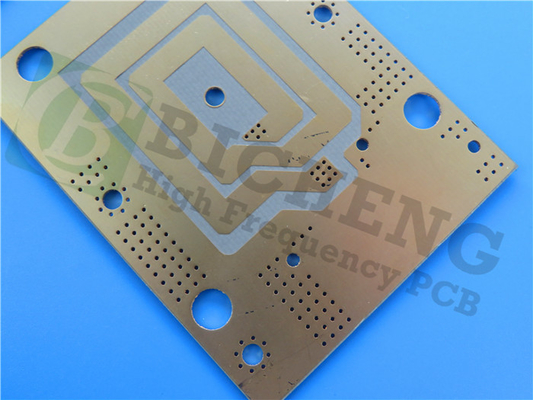

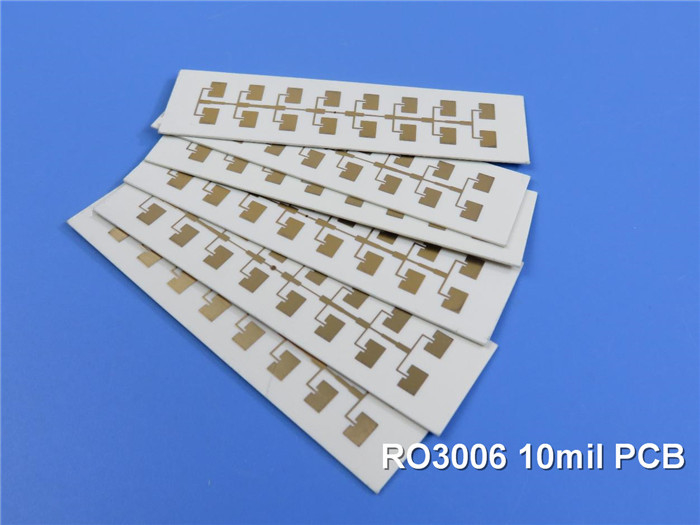

RO3006 PCB 10mil For High-frequency Applications
RO3006 PCB 10mil For High-frequency Applications RO3006 PCB 10mil For High-frequency Applications

Μεγάλες Εικόνας :  RO3006 PCB 10mil Για εφαρμογές υψηλής συχνότητας

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: RO3006 Μέγεθος PCB: 63.44mm x 48.5mm = 2PCS
Βάρος χαλκού: 1 ουγκιά (1.4 ml) Τελεία επιφάνειας: Χρυσός βύθισης
Αριθμός στρωμάτων: 2-στρώμα Μοντέλο: 0.3mm
Επισημαίνω:

10mil PCB

,

RO3006 PCB

,

Εφαρμογές PCB υψηλής συχνότητας

Το Rogers RO3006 είναι ένα κεραμικό γεμάτο σύνθετο πλαστικό υλικό PTFE που έχει σχεδιαστεί για να προσφέρει εξαιρετική ηλεκτρική και μηχανική σταθερότητα για μια ποικιλία εφαρμογών υψηλής συχνότητας.Αυτό το προηγμένο υλικό κυκλώματος παρέχει σταθερή διηλεκτρική σταθερά (Dk) σε ευρύ φάσμα θερμοκρασιών, εξαλείφοντας την αλλαγή σταδίου Dk που μπορεί να συμβεί σε υλικά γυαλιού PTFE κοντά σε θερμοκρασία δωματίου.



Βασικά χαρακτηριστικά:

Δηλεκτρική σταθερά 6,15 ± 0,15 σε 10 GHz και 23°C
Συντελεστής διάσπασης 0,002 σε 10 GHz και 23°C
Θερμική θερμοκρασία αποσύνθεσης (Td) μεγαλύτερη από 500°C
Θερμική αγωγιμότητα 0,79 W/mK
Απορρόφηση υγρασίας 0,02%
Συντελεστής θερμικής διαστολής (CTE):
Άξονας Χ: 17 ppm/°C
Άξονας Y: 17 ppm/°C
Αξός Z: 24 ppm/°C



RO3006 Τυπική αξία
Ιδιοκτησία RO3006 Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 6.15±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 6.5 Z   8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.002 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε - 262 Z ppm/°C 10 GHz -50°Cέως 150°C IPC-TM-650 2.5.5.5
Διαμετρική σταθερότητα 0.27
0.15
X
Y
χιλιοστά ΚΟΝΤ Α IPC-TM-650 2.2.4
Αντίσταση όγκου 105   MΩ.cm ΚΟΝΤ Α IPC 2.5.17.1
Αντίσταση επιφάνειας 105   ΚΟΝΤ Α IPC 2.5.17.1
Μοντέλο τράβηξης 1498
1293
X
Y
MPa 23°C ΑΣTM D 638
Απορρόφηση υγρασίας 0.02   % D48/50 IPC-TM-650 2.6.2.1
Ειδική θερμότητα 0.86   j/g/k   Υπολογισμός
Θερμική αγωγιμότητα 0.79   W/M/K 50°C ΑΣTM D 5470
Συντελεστής θερμικής διαστολής
(-55 έως 288
°C)
17
17
24
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °CTGA   ΑΣTM D 3850
Σφιχτότητα 2.6   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 7.1   Επικεφαλής. 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης IPC-TM 2.4.8
Πυροδοσία V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Πλεονεκτήματα

Ενιαίες μηχανικές ιδιότητες σε ένα εύρος διηλεκτρικών σταθερών, ιδανικές για σχέδια πολυστρωτών πλακών
Κατάλληλο για χρήση με υβριδικά σχέδια πολυεπίπεδων πλακών από ηποξικό γυαλί
Χαμηλός συντελεστής διεύρυνσης στο επίπεδο, αντίστοιχο χαλκό για πιο αξιόπιστα επιφανειακά συναρμολογήματα
Εξαιρετική σταθερότητα διαστάσεων, καθιστώντας το κατάλληλο για εφαρμογές ευαίσθητες στις αλλαγές θερμοκρασίας
Οικονομική τιμολόγηση του λαμινίου λόγω της διαδικασίας παραγωγής σε όγκο



Αυτό το 2 στρώματα άκαμπτο PCB διαθέτει ένα υπόστρωμα Rogers RO3006 0,254 mm (10 mil) με στρώματα χαλκού 35 μm. Οι διαστάσεις της πλακέτας είναι 63,44 mm x 48,5 mm, με τελικό πάχος 0,3 mm.Το PCB έχει ελάχιστο ίχνος/διαστήμα 4/4 mils, με ελάχιστο μέγεθος τρύπας 0,3 mm και επιφάνεια από χρυσό βύθισης.



Αντιστοιχεί στα πρότυπα IPC-Class-2, το RO3006 PCB είναι κατάλληλο για μια ποικιλία εφαρμογών υψηλής συχνότητας, συμπεριλαμβανομένου του αυτοκινητοβιομηχανικού ραντάρ, των δορυφορικών κερατάκων παγκόσμιας θέσης,συστήματα κινητής τηλεπικοινωνίας, κεραίες για ασύρματες επικοινωνίες, δορυφόρους απευθείας μετάδοσης, σύνδεση δεδομένων σε συστήματα καλωδίων, τηλεχειριστήρες μετρητών και υποδομές ισχύος.



Δυνατότητα PCB (RO3006)
Υλικό PCB: Συσκευάσματα PTFE γεμάτα κεραμικά
Ονομασία: RO3006
Διορθωτική σταθερά: 6.15
Παράγοντας διάσπασης 0.002 10GHz
Αριθμός στρωμάτων: Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δυνατότητα εκτόξευσης: 5mil ((0,127mm), 10mil ((0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil (1.524mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ.



RO3006 PCB 10mil Για εφαρμογές υψηλής συχνότητας 0


Αποκλεισμός του δυναμικού του RO3006 ένα ευέλικτο υλικό PCB για εφαρμογές υψηλής συχνότητας

Ως ανώτερος διευθυντής πωλήσεων, είμαι ενθουσιασμένος που σας παρουσιάζω το RO3006, ένα επαναστατικό υλικό PCB που είναι έτοιμο να μεταμορφώσει το τοπίο της ηλεκτρονικής υψηλής συχνότητας.Με τα εξαιρετικά χαρακτηριστικά της και την απαράμιλλη ευελιξία της, RO3006 είναι η λύση για τους μηχανικούς και τους κατασκευαστές που επιδιώκουν να ωθήσουν τα όρια του τι είναι δυνατό στον τομέα της τεχνολογίας αιχμής.



Αδιαμφισβήτητες διηλεκτρικές ιδιότητες του RO3006
Το κέντρο των εξαιρετικών επιδόσεων του RO3006 είναι οι εξαιρετικές διηλεκτρικές του ιδιότητες.διασφάλιση συνεπούς και αξιόπιστης μετάδοσης σήματος σε ευρύ φάσμα συχνοτήτωνΑυτό το επίπεδο ακρίβειας και συνέπειας είναι ζωτικής σημασίας σε εφαρμογές υψηλών συχνοτήτων, όπου ακόμη και η παραμικρή διακύμανση μπορεί να έχει σημαντική επίδραση στις επιδόσεις του κυκλώματος.



Ελαχιστοποίηση της απώλειας σήματος με τον χαμηλό συντελεστή διάσπασης του RO3006
Συμπληρώνοντας τα εντυπωσιακά διηλεκτρικά χαρακτηριστικά του, το RO3006 λάμπει επίσης με τον χαμηλό συντελεστή διάσπασης (Df) του μόλις 0,002 στα 10 GHz.η οποία επιτρέπει την αποτελεσματική μεταφορά ισχύος και τη βελτιωμένη ακεραιότητα του σήματος για ψηφιακές και ραδιοφωνικές εφαρμογές υψηλής ταχύτηταςΕίτε σχεδιάζετε κεραίες, συστήματα ραντάρ, ή υψηλής ταχύτητας συνδέσεις δεδομένων, RO3006 εξασφαλίζει ότι τα κυκλώματα σας λειτουργούν με

ασύγκριτη αποτελεσματικότητα και αξιοπιστία.



Διασφάλιση θερμικής σταθερότητας για αξιόπιστη απόδοση
Στον κόσμο της ηλεκτρονικής υψηλής συχνότητας, η θερμική σταθερότητα είναι πρωταρχικής σημασίας.με χαμηλό θερμικό συντελεστή διαλεκτρικής σταθεράς (-262 ppm/°C) που εξασφαλίζει σταθερή απόδοση σε ευρύ εύρος θερμοκρασιώνΑυτή η θερμική σταθερότητα καθιστά το RO3006 μια ιδανική επιλογή για απαιτητικά περιβάλλοντα, όπου οι διακυμάνσεις θερμοκρασίας μπορούν να προκαλέσουν καταστροφές στα ευαίσθητα ηλεκτρονικά.



Σταθερότητα διαστάσεων: Διατήρηση της ακρίβειας σε σχέδια υψηλής συχνότητας
Η ακρίβεια είναι το όνομα του παιχνιδιού στον σχεδιασμό PCB υψηλής συχνότητας, και το RO3006 παρέχει και σε αυτό το μέτωπο.με αλλαγές διαστάσεων στους άξονες X και Y μόλις 0.27 mm/m και 0,15 mm/m, αντίστοιχα, υπό την κατάσταση A, σύμφωνα με το IPC-TM-650 2.2Αυτό το επίπεδο διαστασιακής ακρίβειας εξασφαλίζει ότι τα κυκλώματα υψηλής συχνότητας διατηρούν τα επιδιωκόμενα χαρακτηριστικά απόδοσης,Ακόμη και όταν αντιμετωπίζουμε δύσκολες συνθήκες παραγωγής και περιβάλλοντος.



Η συμβατότητα χωρίς μόλυβδο: Η απρόσκοπτη ενσωμάτωση στη σύγχρονη κατασκευή
Στον σημερινό οικολογικά συνειδητό κόσμο, οι διαδικασίες παραγωγής χωρίς μόλυβδο έχουν γίνει το βιομηχανικό πρότυπο.διασφάλιση της απρόσκοπτης ολοκλήρωσης και εξάλειψη της ανάγκης για δαπανηρές λύσεις ή προσαρμοσμένες λύσεις.

Πολυδιάστατες εφαρμογές: Ενίσχυση των ηλεκτρονικών συσκευών υψηλής συχνότητας


Τα εξαιρετικά χαρακτηριστικά των επιδόσεων του RO3006 το καθιστούν ένα ευέλικτο υλικό που μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας.Από κεραίες και κυκλώματα ραδιοσυχνοτήτων για συστήματα ασύρματης επικοινωνίας έως ψηφιακά κυκλώματα υψηλής ταχύτητας για κέντρα δεδομένων και υποδομές τηλεπικοινωνιώνΗ RO3006 είναι ο έμπιστος συνεργάτης για μηχανικούς και κατασκευαστές που επιδιώκουν να ωθήσουν τα όρια του τι είναι δυνατό στον τομέα της τεχνολογίας αιχμής.



Ως ανώτερος διευθυντής πωλήσεων, είμαι ενθουσιασμένος να συνεργαστώ με τους πελάτες μας για να απελευθερώσουμε το πλήρες δυναμικό του RO3006 και να τους βοηθήσουμε να επιτύχουν τους στόχους του σχεδιασμού τους με απαράμιλλη επιτυχία.Αν είστε έτοιμοι να πάρετε υψηλής συχνότητας ηλεκτρονικά σας σε νέα ύψηΤο RO3006 είναι η λύση που περιμένατε.
