Το Rogers RO4350B PCB είναι μια πρωτοποριακή λύση που συνδυάζει εξαιρετικές ηλεκτρικές επιδόσεις με οικονομικά αποδοτική κατασκευή.καθιστώντας την ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας και υψηλών επιδόσεων.
Στην καρδιά αυτού του PCB είναι το ιδιοκτησιακό υλικό RO4350B Rogers,ένα υδρογονανθράκιο/κεραμικό σύνθετο ενισχυμένο με υαλοειδές γυαλί, το οποίο προσφέρει παρόμοιες επιδόσεις με το PTFE/υαλοειδές γυαλί, προσφέροντας παράλληλα την ευκολία επεξεργασίας που συνδέεται με το τυποποιημένο ηποξικό/γυαλίΗ μοναδική αυτή σύνθεση υλικού επιτρέπει στο RO4350B PCB να επιτύχει σταθερή διηλεκτρική σταθερά (Dk) 3,48 ± 0,05 σε 10GHz/23°C και χαμηλό συντελεστή διάσπασης 0.0037 με την ίδια συχνότητα και θερμοκρασία.
Ένα από τα βασικά πλεονεκτήματα του υλικού RO4350B είναι η εξαιρετική σταθερότητα των διαστάσεων του.και 32 ppm/°C στον άξονα ZΑυτό επιτρέπει στο RO4350B PCB να διατηρεί εξαιρετική σταθερότητα διαστάσεων,μια κρίσιμη ιδιότητα για την κατασκευή μικτών διηλεκτρικών πολυεπίπεδωνΕπιπλέον, η χαμηλή CTE του άξονα Z των λαμινισμάτων RO4350B εξασφαλίζει αξιόπιστη ποιότητα διάτρησης, ακόμη και σε σοβαρές εφαρμογές θερμικού σοκ.
| RO4350B Τυπική αξία |
| Ιδιοκτησία |
RO4350B |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
3.66 |
Z |
|
8 έως 40 GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
+50 |
Z |
ppm/°C |
- 50°Cέως 150°C |
IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου |
1.2 x 1010 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Αντίσταση επιφάνειας |
5.7 x109 |
|
MΩ |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Ηλεκτρική ισχύς |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Μοντέλο τράβηξης |
16,767(2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δυνατότητα τράβηξης |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δύναμη κάμψης |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Διαμετρική σταθερότητα |
< 0.5 |
X,Y |
χιλιοστά
(mil/inch) |
μετά το etch+E2/150°C |
IPC-TM-650 2.4.39Α |
| Συντελεστής θερμικής διαστολής |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°Cέως 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°CTMA |
Α |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°CTGA |
|
ΑΣTM D 3850 |
| Θερμική αγωγιμότητα |
0.69 |
|
Δ/Μ/oΚ |
80°C |
ΑΣTM C518 |
| Απορρόφηση υγρασίας |
0.06 |
|
% |
48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 |
| Σφιχτότητα |
1.86 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
0.88
(5.0) |
|
Α/χμ
(πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC |
IPC-TM-650 2.4.8 |
| Πυροδοσία |
(3)V-0 |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
Ένα άλλο αξιοσημείωτο χαρακτηριστικό του υλικού RO4350B είναι η υψηλή θερμοκρασία μετάβασης γυαλιού (Tg) άνω των 280 ° C (536 ° F).Αυτό εξασφαλίζει ότι τα χαρακτηριστικά διαστολής του PCB παραμένουν σταθερά σε ευρύ φάσμα θερμοκρασιών επεξεργασίαςΕπιπλέον, η χαμηλή απορρόφηση νερού του υλικού 0,06% συμβάλλει στη συνολική του αξιοπιστία και απόδοση.

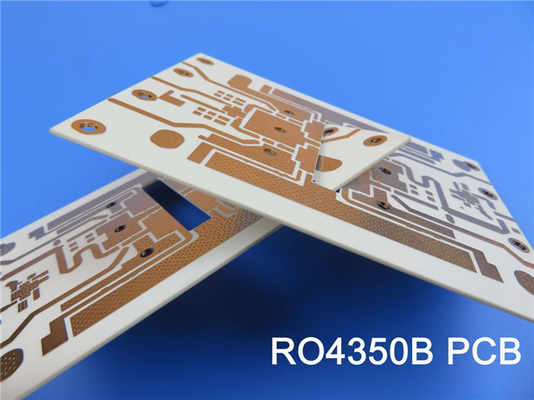

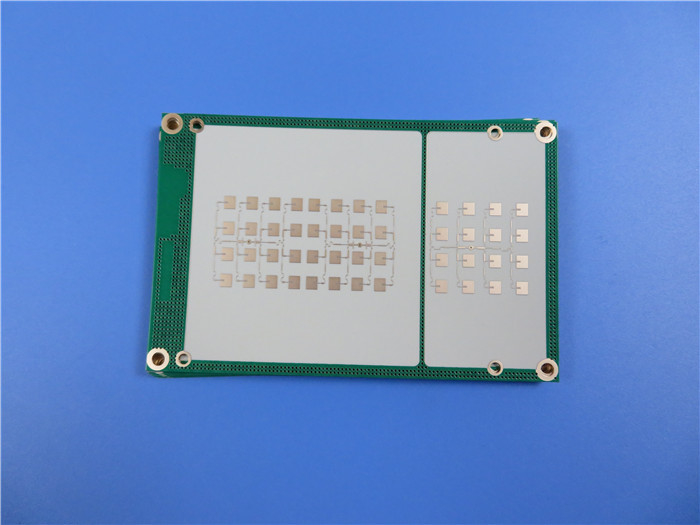

Αυτό το Rogers RO4350B PCB είναι κατασκευασμένο με ένα άκαμπτο σχέδιο 2 στρωμάτων, που περιλαμβάνει 35μm χαλκού τόσο στα άνω όσο και στα κάτω στρώματα, και έναν πυρήνα Rogers RO4350B 0,102mm (4mil).98 χιλιοστά x 33 χιλιοστάΤο PCB διαθέτει ελάχιστο ίχνος / χώρο 4/5 mils και ελάχιστο μέγεθος τρύπας 0,3 mm, εξασφαλίζοντας υψηλής ποιότητας και αξιόπιστη απόδοση.
Ένα από τα βασικά πλεονεκτήματα του PCB RO4350B είναι η οικονομική του απόδοση.επιτρέποντας μια πιο οικονομική διαδικασία κατασκευήςΑυτό καθιστά το RO4350B PCB μια ελκυστική επιλογή για σχεδιαστές και μηχανικούς που χρειάζονται πλαίσια υψηλής απόδοσης χωρίς την σχετική πριμοδότηση.
Η ευελιξία του Rogers RO4350B PCB είναι εμφανής στο ευρύ φάσμα των εφαρμογών του, συμπεριλαμβανομένων κεραίων κυτταρικών σταθμών βάσης και ενισχυτών ισχύος, ετικέτες αναγνώρισης RF,Ράδαρα και αισθητήρες αυτοκινήτωνΟι εξαιρετικές ηλεκτρικές και μηχανικές του ιδιότητες, σε συνδυασμό με την οικονομικά αποδοτική κατασκευή,Το RO4350B PCB είναι μια εξαιρετική επιλογή για μηχανικούς και σχεδιαστές που αναζητούν ένα αξιόπιστο, υψηλής ποιότητας λύση πλακέτων κυκλωμάτων.
Συνοπτικά, το Rogers RO4350B PCB αντιπροσωπεύει ένα αξιοσημείωτο συνδυασμό απόδοσης και προσιτότητας.προσφέροντας στους σχεδιαστές και τους μηχανικούς μια πρωτοποριακή λύση που ανταποκρίνεται στις απαιτήσεις των σημερινών εφαρμογών υψηλής συχνότητας και υψηλών επιδόσεων.
