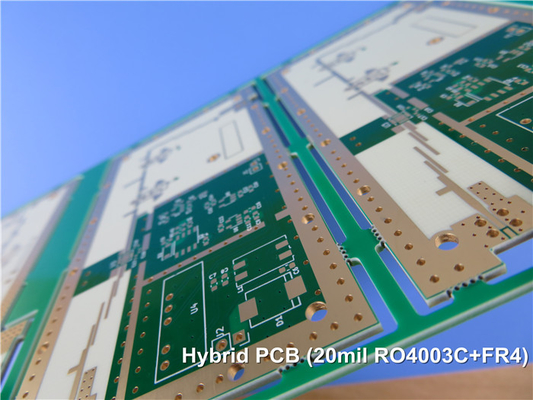

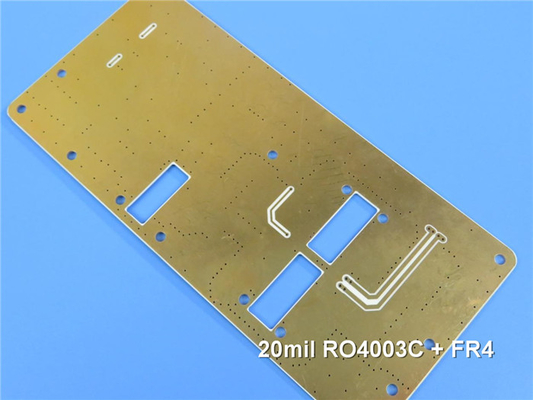

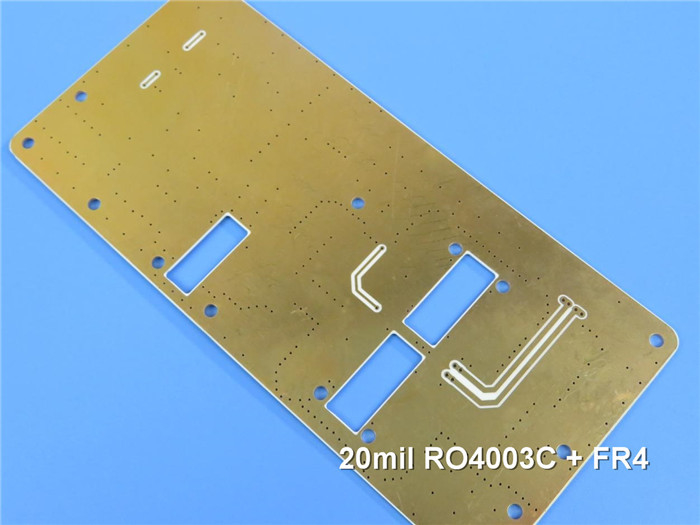

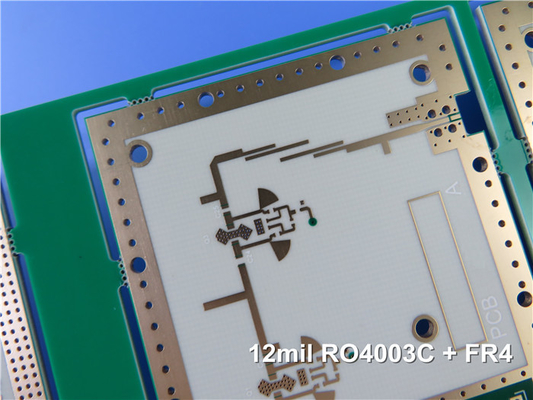

Υβριδικά PCB 6 στρωμάτων με ελεγχόμενη αντίσταση υλικών RO4003C και FR4

Υβριδικά PCB 6 στρωμάτων με ελεγχόμενη αντίσταση υλικών RO4003C και FR4

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
RO4003C και FR-4
Αριθμός στρωμάτων:
6-στρώμα
Μέγεθος PCB:
830,50 mm x 66 mm = 1PCS, +/- 0,15 mm
Μοντέλο:
1.1mm
Βάρος χαλκού:
1 ουγκιά (1,4 ml) εσωτερικά/εξωτερικά στρώματα
Τελεία επιφάνειας:
Χρυσός βύθισης
Επισημαίνω:

RO4003C Υβριδικά PCB

,

Υβριδικά PCB από υλικό FR4

,

Υβριδικά PCB με ελεγχόμενη αντίσταση

Περιγραφή προϊόντος

Είμαστε ενθουσιασμένοι που ανακοινώνουμε την πρόσφατη αποστολή μας 6 στρωμάτων PCB σχεδιασμένο με υλικά Rogers RO4003C.Αυτό το καινοτόμο PCB συνδυάζει εξαιρετικές ηλεκτρικές επιδόσεις με ευκολία κατασκευής, καθιστώντας την ιδανική λύση για εφαρμογές υψηλής συχνότητας.


Βασικά χαρακτηριστικά

Υλικό RO4003C

- Δηλεκτρική σταθερά (Dk): 3,38 ± 0,05 στα 10 GHz
- Συντελεστής διάσπασης: 0,0027 στα 10 GHz
- Θερμική αγωγιμότητα: 0,71 W/m/°K
- Θερμικός συντελεστής της διηλεκτρικής σταθεράς: +40 ppm/°C (περιοχή λειτουργίας: -50°C έως 150°C)
- ΚΤΕ ταιριάζει με χαλκό:
- Άξονας Χ: 11 ppm/°C
- Άξονας Y: 14 ppm/°C
- ΚΤΕ στον άξονα Ζ: 46 ppm/°C
- Θερμοκρασία μετάβασης του γυαλιού (Tg): > 280 °C
- Απορρόφηση υγρασίας: 0,06%
- Χωρίς βρώμιο



RO4003C Τυπική τιμή
Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.55 Z   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Z ppm/°C -50°C έως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1.7 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας 4.2 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Μοντέλο τράβηξης 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δυνατότητα τράβηξης 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δύναμη κάμψης 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Διαμετρική σταθερότητα < 0.3 X,Y χιλιοστά
(mil/inch)
μετά την έκταση etch+E2/150°C IPC-TM-650 2.4.39Α
Συντελεστής θερμικής διαστολής 11
14
46
X
Y
Z
ppm/°C -55°C έως 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Α IPC-TM-650 2.4.24.3
Td 425   °C TGA   ΑΣTM D 3850
Θερμική αγωγιμότητα 0.71   W/M/oK 80°C ΑΣTM C518
Απορρόφηση υγρασίας 0.06   % 48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C
ΑΣTM D 570
Σφιχτότητα 1.79   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 1.05
(6.0)
  Α/χμ
(πλήρης)
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC
IPC-TM-650 2.4.8
Πυροδοσία Α/Χ       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



S1000-2M Χαρακτηριστικά

- Βελτιωμένη CTE στον άξονα Z για βελτιωμένη αξιοπιστία της τρύπας
- Εξαιρετική μηχανική επεξεργασιμότητα και θερμική αντοχή
- Συμφωνία χωρίς μόλυβδο
- Tg: 180°C (DSC)
- Αποκλεισμός UV και συμβατότητα AOI
- Υψηλή αντοχή στη θερμότητα με ανώτερη απόδοση κατά του CAF
- Χαμηλή απορρόφηση νερού


Προδιαγραφές PCB

- Στάκκαπ στρώματος:
- Τάξη χαλκού 1: 35 μm
- RO4003C πυρήνας: 0,305 mm (12 mil)
- Τάξη χαλκού 2: 35 μm
- Prepreg Bondply (1080 RC63%): 0, 0644 mm (2,5 ml)
- Τάγμα χαλκού 3: 35 μm
- FR-4 (Tg 170): 0,076 - 0,203 mm (3 mil)
- Τάγμα χαλκού 4: 35 μm
- Prepreg Bondply (1080 RC63%): 0, 0644 mm (2,5 ml)
- Τάξη χαλκού 5: 35 μm
- RO4003C πυρήνας: 0,305 mm (12 mil)
- Τάξη χαλκού 6: 35 μm



- Διαστάσεις: 83,50 mm x 66 mm ± 0,15 mm
- Τελειωμένη πλάκα Δάχος: 1,1 mm
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) τόσο στα εσωτερικά όσο και στα εξωτερικά στρώματα
- Ελάχιστο ίχνος / χώρος: 4/4 mils
- Ελάχιστο μέγεθος τρύπας: 0,2 mm
- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακό φινίρισμα:
- Φωτογραφία μάσκας χρώμα: Ματ πράσινο (πάνω και κάτω)
- Χρώμα μεταξοκίστρου: Λευκό (μόνο επάνω)
- Έλεγχος αντίστασης: 50 ohm σε 4 mil / 4 mil ίχνη / κενά (πάνω στρώμα)
- Διάταξη διαμόρφωσης: 0,2 mm μέσω γεμάτης και καλυμμένης
- Ηλεκτρικές δοκιμές: 100% πριν από την αποστολή



Υβριδικά PCB 6 στρωμάτων με ελεγχόμενη αντίσταση υλικών RO4003C και FR4 0



Τυπικές εφαρμογές

Αυτό το PCB είναι ιδανικό για μια ποικιλία προηγμένων εφαρμογών, συμπεριλαμβανομένων:



- Αντίνες ευρυζωνικής σύνδεσης για εμπορικές αεροπορικές εταιρείες
- Συστήματα μικροσκοπικής και γραμμικής τροχιάς
- Εφαρμογές χιλιοστών κυμάτων
- Συστήματα ραντάρ
- Συστήματα καθοδήγησης
- Ψηφιακές κεραίες ραδιοφώνου σημείο προς σημείο


Διασφάλιση ποιότητας

Το έργο τέχνης παρέχεται σε μορφή Gerber RS-274-X, συμβατή με τα περισσότερα εργαλεία σχεδιασμού PCB.


Παγκόσμια Διαθεσιμότητα

Τα υψηλής απόδοσης PCB μας είναι διαθέσιμα για παγκόσμια αποστολή, παρέχοντας αιχμηρές λύσεις όπου και αν βρίσκεστε.



Υβριδικά PCB 6 στρωμάτων με ελεγχόμενη αντίσταση υλικών RO4003C και FR4 1
