Υλικό: | RO4360G2 | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 76.48mm x 43.52mm = 1PCS | Μοντέλο: | 24 εκατομμύρια |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Κασσίτερος βύθισης |
Επισημαίνω: | 24mil RO4360G2 PCB,2 στρώσεις βύθισμα τσιμέντο πλακέτα κυκλώματος |
Καθώς η ζήτηση για ηλεκτρονικές συσκευές υψηλής απόδοσης συνεχίζει να αυξάνεται, η ανάγκη για προηγμένα υλικά πλακών κυκλωμάτων (PCB) έχει καταστεί πρωταρχική.Το νεοεφοδιασμένο Rogers RO4360G2 PCB ξεχωρίζει ως μια επαναστατική λύση σε περιβάλλοντα κυκλωμάτων υψηλής συχνότητας.
Εισαγωγή στο Rogers RO4360G2
Το Rogers RO4360G2 είναι ένα χαμηλής απώλειας, γυάλινο ενισχυμένο, υδρογονανθράκιο κεραμικό γεμάτο θερμοστεγμένο λαμινάτο.Αυτό το καινοτόμο υλικό έχει σχεδιαστεί για να παρέχει μια απαράμιλλη ισορροπία μεταξύ της απόδοσης και της ικανότητας επεξεργασίαςΙδιαίτερα, είναι το πρώτο θερμοστεγμένο λαμινάτο υψηλής διηλεκτρικής σταθεράς (Dk) που μπορεί να επεξεργαστεί παρόμοια με τα παραδοσιακά υλικά FR-4.Αυτό το πλεονέκτημα επιτρέπει στους κατασκευαστές να αξιοποιούν τις υφιστάμενες τεχνικές κατασκευής, επωφελούμενοι παράλληλα από βελτιωμένα χαρακτηριστικά απόδοσης.
Η RO4360G2 έχει σχεδιαστεί για διεργασίες χωρίς μόλυβδο και προσφέρει βελτιωμένη ακαμψία, η οποία είναι απαραίτητη για τη σταθερότητα και την αξιοπιστία των πολυεπίπεδων κατασκευών.Αυτό το στρώμα όχι μόνο μειώνει το κόστος υλικού και κατασκευής, αλλά και ενσωματώνεται απρόσκοπτα με τα προεπιλεγμένα στρώματα της σειράς RO440 της Rogers και τα στρώματα RO4000 χαμηλότερης Dk, καθιστώντας την μια ευέλικτη επιλογή για πολύπλοκα πολυεπίπεδα σχέδια.
Βασικά χαρακτηριστικά του PCB RO4360G2
1Η διηλεκτρική σταθερά και ο συντελεστής διάσπασης
Το RO4360G2 παρουσιάζει διηλεκτρική σταθερά 6,15 ± 0,15 στα 10 GHz και συντελεστή διάσπασης 0,0038 στην ίδια συχνότητα.Αυτές οι ιδιότητες είναι κρίσιμες για τη διατήρηση της ακεραιότητας του σήματος σε εφαρμογές υψηλής συχνότητας, επιτρέποντας την αποτελεσματική μετάδοση σήματος με ελάχιστη απώλεια ενέργειας.
2Θερμική σταθερότητα
Με θερμοκρασία αποσύνθεσης (Td) άνω των 407 °C και υψηλή θερμοκρασία μετάβασης γυαλιού (Tg) άνω των 280 °C, ο RO4360G2 είναι κατάλληλος για εφαρμογές που απαιτούν υψηλές θερμικές απαιτήσεις.Αυτή η θερμική σταθερότητα εξασφαλίζει αξιόπιστη απόδοση σε δύσκολα περιβάλλοντα όπου άλλα υλικά μπορεί να αποτύχουν.
3Θερμική αγωγιμότητα και συντελεστής θερμικής διαστολής
Η θερμική αγωγιμότητα του λαμινίτη είναι 0,75 W/mK, εξασφαλίζοντας αποτελεσματική διαχείριση της θερμότητας σε εφαρμογές υψηλής ισχύος.Μαζί με συντελεστές αντιστοιχίας χαλκού στους άξονες X και Y (13 ppm/°C και 14 ppm/°C), αντίστοιχα), διευκολύνει την αξιόπιστη απόδοση σε κατασκευές πολυεπίπεδων πλακών.
4. Περιβαλλοντική συμμόρφωση
Το RO4360G2 έχει σχεδιαστεί για να είναι φιλικό προς το περιβάλλον, να είναι πλήρως συμβατό με διαδικασίες χωρίς μόλυβδο.διασφάλιση της ασφάλειας σε διάφορες εφαρμογές.
Ιδιοκτησία | RO4360G2 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 6.15±0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
2.5 GHz/23°C | |||||
Παράγοντας διάσπασης,tanδ | 0.0038 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμική αγωγιμότητα | 0.75 | W/mK | 50°C | ΑΣTM D-5470 | |
Αντίσταση όγκου | 4.0 X 1013 | Ω.cm | Υψηλό T | IPC-TM-650 2.5.17.1 | |
Αντίσταση επιφάνειας | 9.0 X 1012 | Ω | Υψηλό T | IPC-TM-650 2.5.17.1 | |
Ηλεκτρική δύναμη. | 784 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
Δυνατότητα τράβηξης | 131 (19) 97 ((14) | Χ Y | MPa (kpsi) | 40 ώρες 50%RH/23 | ΑΣTM D638 |
Δύναμη κάμψης | 213(31) 145(21) | Χ Y | Mpa (kpsi) | 40 ώρες 50%RH/23 | IPC-TM-650, 2.4.4 |
Συντελεστής θερμικής διαστολής | 13 14 28 | X Y Z | ppm/°C | -50 °C έως 288 °C μετά από επαναλαμβανόμενο κύκλο θέρμανσης | IPC-TM-650, 2.1.41 |
Tg | > 280 | °C TMA | IPC-TM-650 2.4.24.3 | ||
Td | 407 | °C | ASTM D3850 με χρήση TGA | ||
Τ288 | > 30 | Z | ελάχιστο | 30 λεπτά / 125°C Προψητό | IPC-TM-650 2.2.24.1 |
Μειωμένη απορρόφηση | 0.08 | % | 50 °C/48 ώρες | IPC-TM-650 2.6.2.1 ASTM D570 | |
Θερμικός συντελεστής του er | -131 @10 GHz | Z | ppm/°C | -50 °C έως 150 °C | IPC-TM-650, 2.5.5.5 |
Σφιχτότητα | 2.16 | gm/cm3 | NT1 αθλητισμός | ΑΣTM D792 | |
Δυνατότητα της φλούδας χαλκού | 5.2 (0.91) | pi (N/mm) | Όρος Β | IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | UL 94 Αρχείο QMTS2. E102765 |
Οφέλη από τη χρήση του Rogers RO4360G2
Ευελιξία σχεδιασμού
Το Rogers RO4360G2 PCB επιτρέπει ένα ευρύ φάσμα δυνατοτήτων σχεδιασμού.Η συμβατότητά του με τις υπάρχουσες τεχνικές επεξεργασίας FR-4 επιτρέπει στους μηχανικούς να καινοτομούν χωρίς να περιορίζονται από περιορισμούς υλικών.
Εταιρική συμβατότητα συναρμολόγησης
Αυτό το στρώμα είναι σχεδιασμένο να λειτουργεί απρόσκοπτα με αυτοματοποιημένες διαδικασίες συναρμολόγησης, η οποία είναι ζωτικής σημασίας για την κατασκευή μεγάλου όγκου.Η αξιοπιστία των επιχρισμένων τρυπών ενισχύει την ακεραιότητα των συνδέσεων σε όλο το PCB.
Αποδοτική λύση
Με αποτελεσματική διαχείριση της αλυσίδας εφοδιασμού και σύντομους χρόνους παράδοσης, το RO4360G2 παρουσιάζει μια οικονομικά αποδοτική επιλογή για τους κατασκευαστές.Ο συνδυασμός των μειωμένων δαπανών υλικών και της δυνατότητας χρήσης των υφιστάμενων μεθόδων κατασκευής συμβάλλει στη συνολική εξοικονόμηση.
Υπεύθυνος για το περιβάλλον
Καθώς οι βιομηχανίες δίνουν όλο και μεγαλύτερη προτεραιότητα στη βιωσιμότητα, η συμβατότητα χωρίς μόλυβδο του RO4360G2 ευθυγραμμίζεται με τα σύγχρονα περιβαλλοντικά πρότυπα, καθιστώντας το μια υπεύθυνη επιλογή για τους κατασκευαστές.
Υλικό PCB: | Υδρογονάνθρακες Θερμοστεκτικά υλικά γεμάτα κεραμικά |
Ονομασία: | RO4360G2 |
Διορθωτική σταθερά: | 6.15 ± 0.15 |
Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Μονάδα διαμόρφωσης: | 8mil (0.203mm), 12mil (0.705mm), 16mil (0.406mm), 20mil ((0.508mm), 24mil (0.610mm), 32mil (0.813mm), 60mil ((1.524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, OSP κλπ. |
Τεχνικές προδιαγραφές

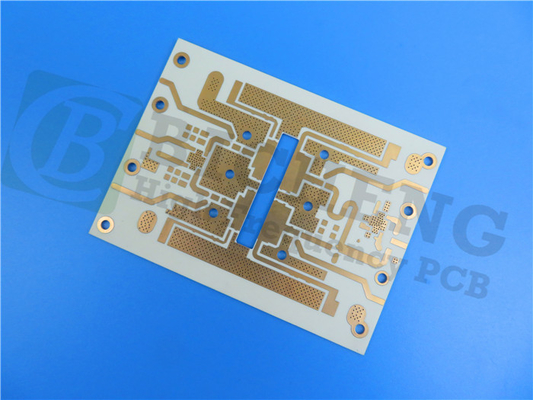

Το Rogers RO4360G2 PCB διαθέτει ένα 2στρωτό άκαμπτο στοίχημα, το οποίο περιλαμβάνει:
- Τάξη χαλκού 1: 35 μm
- RO4360G2 Υποστρώμα: 24 mil (0,61 mm)
- Τάξη χαλκού 2: 35 μm
Πληροφορίες κατασκευής:
- Διάμετρος πίνακα: 76,48 mm x 43,52 mm (± 0,15 mm)
- Ελάχιστο ίχνος / χώρος: 5/5 mils
- Ελάχιστο μέγεθος τρύπας: 0,30 mm
- Τελειωμένο φύλλο Δάχος: 0,73 mm
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα
- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακή επιφάνεια: κασσίτερο βύθισης
- Πάνω από το Silkscreen: Λευκό
- Κορυφαία μάσκα συγκόλλησης: πράσινη
Τυπικές εφαρμογές
Το Rogers RO4360G2 PCB είναι ιδανικό για ένα ευρύ φάσμα εφαρμογών, ιδιαίτερα στους τομείς των τηλεπικοινωνιών και της αυτοκινητοβιομηχανίας.
- ενισχυτές ισχύος σταθμών βάσης: η χαμηλή απώλεια και η υψηλή θερμική σταθερότητα τους καθιστούν εξαιρετική επιλογή για την τροφοδότηση σταθμών βάσης, εξασφαλίζοντας αξιόπιστα σήματα επικοινωνίας.
- Πληροφοριακοί δέκτες μικρών κυψελών: Το στρώμα υποστηρίζει τα συμπαγή σχέδια που απαιτούνται για την τεχνολογία μικρών κυψελών, διευκολύνοντας την αποτελεσματική ασύρματη επικοινωνία σε αστικά περιβάλλοντα.
Συμπεράσματα
Το Rogers RO4360G2 PCB είναι μια πρωτοποριακή λύση για το σχεδιασμό κυκλωμάτων υψηλής συχνότητας, συνδυάζοντας προηγμένες ιδιότητες υλικών με οικονομικά αποδοτικές δυνατότητες επεξεργασίας.Τα μοναδικά χαρακτηριστικά του το καθιστούν ιδανικό για διάφορες εφαρμογέςΓια περισσότερες πληροφορίες ή για να κάνετε μια παραγγελία, επικοινωνήστε με την ομάδα πωλήσεων μας.
