Υλικό: | RO4533 | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 110 mm x 61,3 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 60 εκατομμύρια |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |

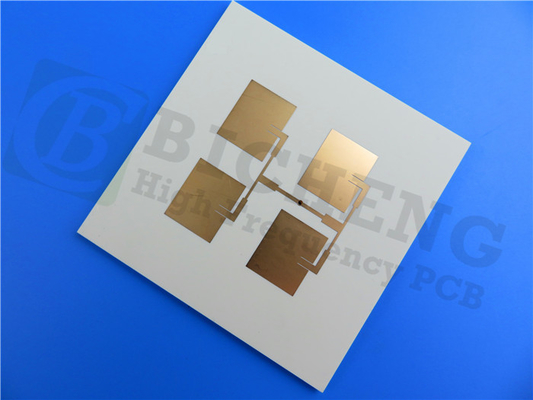

Επισημαίνω: | 60mil Immersion Gold Surface Finished PCB,RO4533 Immersion Gold Surface Finished PCB |
Καθώς η ζήτηση για αποδοτικές και υψηλής απόδοσης ηλεκτρονικές συσκευές αυξάνεται, η ανάγκη για προηγμένα υλικά πλακών κυκλωμάτων (PCB) γίνεται όλο και πιο κρίσιμη.Το νεοεφοδιασμένο Rogers RO4533 PCB βρίσκεται στην πρώτη γραμμή αυτής της τεχνολογικής προόδου., ειδικά σχεδιασμένο για να ανταποκρίνεται στις αυστηρές απαιτήσεις των εφαρμογών μικροστριπτών κερατών κινητής υποδομής.
Εισαγωγή στον Ρότζερς RO4533
Το Rogers RO4533 PCB είναι ένα κεραμικό, ενισχυμένο με γυαλί, υδρογονανθράκιο με βάση το οποίο παρέχει μια ελεγχόμενη διηλεκτρική σταθερά και χαμηλή απόδοση απώλειας.Αυτό το στρώμα έχει σχεδιαστεί για να υπερέχει στις εφαρμογές κινητής υποδομής.Το RO4533 προσφέρει ένα συνδυασμό οικονομικής προσιτότητας και υψηλής απόδοσης.καθιστώντας την μια ελκυστική εναλλακτική λύση στα παραδοσιακά υλικά PTFE που χρησιμοποιούνται στις τεχνολογίες κεραίας.
Ένα από τα σημαντικότερα πλεονεκτήματα του RO4533 είναι η συμβατότητά του με την συμβατική επεξεργασία FR-4 και τις τεχνικές συγκόλλησης χωρίς μόλυβδο υψηλής θερμοκρασίας.που συχνά απαιτούν ειδική επεξεργασία για την προετοιμασία της επικάλυψης με τρύπαΤο RO4533 απλοποιεί τη διαδικασία κατασκευής. Αυτή η ευκολία χρήσης όχι μόνο εξορθολογίζει την παραγωγή, αλλά επιτρέπει επίσης στους σχεδιαστές να βελτιστοποιήσουν τόσο την τιμή όσο και την απόδοση στα σχέδια κεραίας τους.
Επιπλέον, τα λαμινάτα RO4533 διατίθενται σε εκδόσεις χωρίς αλογόντα, εξασφαλίζοντας τη συμμόρφωση με τα αυστηρότερα περιβαλλοντικά πρότυπα.Αυτή η δέσμευση για βιωσιμότητα καθιστά το RO4533 ιδανική επιλογή για τους οικολογικά συνειδητούς κατασκευαστές.
Ιδιοκτησία | RO4533 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά, η διαδικασία | 3.3 ± 0.08 | Z | - | 10 GHz/23°C 2,5 GHz | IPC-TM-650,2.5.5.5 |
Παράγοντας διάσπασης | 0.002 | Z | - | 2.5 GHz/23°C | IPC-TM-650, 2.5.5.5 |
0.0025 | 10 GHz/23°C | ||||
ΠΙΜ (Τυπική) | -157 | - | dBc | Αντανακλαστικοί ήχοι 43 dBm | Αναλυτής PIM Summitek 1900b |
Δυνατότητα διηλεκτρικής | > 500 | Z | V/mil | 0.51 mm | IPC-TM-650, 2.5.6.2 |
Διαμετρική σταθερότητα | < 0.2 | X,Y | Επικαιροποίηση: | μετά την εικόνα | IPC-TM-650, 2.4.39Α |
Συντελεστής θερμικής διαστολής | 13 | X | ppm/°C | -55 έως 288°C | IPC-TM-650, 2.4.41 |
11 | Y | ||||
37 | Z | ||||
Θερμική αγωγιμότητα | 0.6 | - | W/(m.K) | 80°C | ΑΣTM C518 |
Απορρόφηση υγρασίας | 0.02 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
Tg | > 280 | - | °C TMA | Α | IPC-TM-650, 2.4.24.3 |
Σφιχτότητα | 1.8 | - | gm/cm3 | - | ΑΣTM D792 |
Δυνατότητα της φλούδας χαλκού | 6.9 (1.2) | - | Δοκιμαστική μονάδα | 1 ουγγ. πλωτή μετά την συγκόλληση EDC | IPC-TM-650, 2.4.8 |
Πυροδοσία | Χωρίς FR | - | - | - | UL 94 |
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. | - | - | - | - |
Βασικά χαρακτηριστικά του PCB RO4533
1Η διηλεκτρική σταθερά και ο συντελεστής διάσπασης
Το RO4533 PCB διαθέτει διηλεκτρική σταθερά 3,3 στα 10 GHz, μια κρίσιμη παράμετρο για τη διατήρηση της ακεραιότητας του σήματος σε εφαρμογές υψηλής συχνότητας.0025 στην ίδια συχνότητα, αυτό το στρώμα εξασφαλίζει ελάχιστη απώλεια ενέργειας, αυξάνοντας έτσι τη συνολική απόδοση της κεραίας.
2. Θερμικές ιδιότητες
Η θερμική απόδοση είναι μια ζωτική πτυχή του σχεδιασμού PCB, ειδικά σε εφαρμογές υψηλής ισχύος.που του επιτρέπει να αντέχει υψηλές θερμοκρασίες χωρίς να θέτει σε κίνδυνο τη δομική του ακεραιότηταΕπιπλέον, ο χαμηλός συντελεστής θερμικής διαστολής (CTE) στον άξονα Z ελαχιστοποιεί τον κίνδυνο αποστρώσεως και άλλων θερμικών βλαβών.
3. Απορρόφηση υγρασίας και θερμική αγωγιμότητα
Με ποσοστό απορρόφησης υγρασίας μόλις 0,02%, το RO4533 αποδεικνύει εξαιρετική αξιοπιστία σε διάφορες περιβαλλοντικές συνθήκες.6 W/mK διευκολύνει την αποτελεσματική διάχυση της θερμότητας, κρίσιμη για τη διατήρηση των επιδόσεων σε εφαρμογές υψηλής ισχύος.
4. Συμφωνία CTE
Οι συντελεστές θερμικής διαστολής και στις δύο κατευθύνσεις X και Y είναι στενά ανάλογοι με εκείνους του χαλκού (X CTE: 13 ppm/°C, Y CTE: 11 ppm/°C).Αυτή η συμβατότητα μειώνει σημαντικά τις πιέσεις κατά τη διάρκεια του θερμικού κύκλου, η οποία είναι ουσιώδης για τη βελτίωση της αξιοπιστίας των επιχρισμένων διατρητών και της συνολικής αντοχής των PCB.
Πλεονεκτήματα της Χρήσης του Ρότζερς RO4533
1. Χαμηλή απώλεια και χαμηλή απάντηση PIM
Ο συνδυασμός της χαμηλής διηλεκτρικής σταθεράς και της χαμηλής παθητικής ανταπόκρισης διαμόρφωσης (PIM) καθιστά το RO4533 κατάλληλο για ένα ευρύ φάσμα εφαρμογών,ιδιαίτερα στα συστήματα κινητής επικοινωνίας όπου η ποιότητα του σήματος είναι κρίσιμη.
2. Τυποποιημένη κατασκευή συμβατότητα
Το σύστημα θερμοστεγούς ρητίνης του RO4533 έχει σχεδιαστεί για να είναι συμβατό με τις τυποποιημένες διαδικασίες κατασκευής PCB.μείωση των δαπανών παραγωγής.
3Εξαιρετική σταθερότητα διαστάσεων
Το RO4533 παρέχει εξαιρετική σταθερότητα διαστάσεων, η οποία είναι κρίσιμη για μεγαλύτερα μεγέθη πάνελ.καθιστώντας την οικονομικά αποδοτική επιλογή για μαζική παραγωγή.
4. Ενιαίες μηχανικές ιδιότητες
Οι ομοιόμορφες μηχανικές ιδιότητες του λαμινίτη εξασφαλίζουν τη διατήρηση της μορφής του κατά τη διάρκεια του χειρισμού και της συναρμολόγησης.
5. Υψηλή θερμική αγωγιμότητα
Η υψηλή θερμική αγωγιμότητα του RO4533 βελτιώνει τις δυνατότητες χειρισμού ισχύος, επιτρέποντάς του να λειτουργεί αποτελεσματικά σε εφαρμογές υψηλής συχνότητας και υψηλής ισχύος.
Τεχνικές προδιαγραφές
Αυτό το PCB διαθέτει μια διπλάτη άκαμπτη στοίβα:
- Τάξη χαλκού 1: 35 μm
- Ρότζερς 4533 Κέντρο: 1,524 χιλιοστά (60 εκατοστά)
- Τάξη χαλκού 2: 35 μm
Πληροφορίες κατασκευής:
- Διάμετρος πίνακα: 110 mm x 61,3 mm (± 0,15 mm)
- Ελάχιστο ίχνος / χώρος: 4/4 mils
- Ελάχιστο μέγεθος τρύπας: 0,4 mm
- Τελειωμένη πλάκα Δάχος: 1,6 mm
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα
- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακό φινίρισμα:
- Πάνω από το Silkscreen: Λευκό
- Κορυφαία μάσκα: μπλε.
- Διασφάλιση ποιότητας: Κάθε PCB υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή για να εξασφαλιστεί η αξιοπιστία.
Τυπικές εφαρμογές
Το Rogers RO4533 PCB είναι κατάλληλο για διάφορες εφαρμογές, ιδιαίτερα στον τομέα των τηλεπικοινωνιών.
- Αντενές σταθμών βάσης κυτταρικής υποδομής: Οι χαμηλές απώλειες και οι εξαιρετικές θερμικές ιδιότητες τους καθιστούν ιδανικές για κεραίες υψηλών επιδόσεων σε κυτταρικά δίκτυα.
- Δίκτυα κεραίας WiMAX: Η αξιοπιστία και η αποτελεσματικότητά του υποστηρίζουν τις απαιτητικές απαιτήσεις των συστημάτων WiMAX, επιτρέποντας ισχυρή ασύρματη επικοινωνία.
Συμπεράσματα
Το Rogers RO4533 PCB είναι μια τεχνολογική λύση για μηχανικούς και κατασκευαστές που θέλουν να βελτιώσουν την απόδοση των εφαρμογών υποδομής κινητής τηλεφωνίας.υψηλή θερμική σταθερότητα, και η συμβατότητα με τις τυποποιημένες διαδικασίες κατασκευής PCB το καθιστούν εξαιρετική επιλογή για ένα ευρύ φάσμα εφαρμογών.
