Υλικό: | RO4730G3 | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 158 mm x 127 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 60 εκατομμύρια |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χωρίς ηλεκτρικό νικέλιο |
Επισημαίνω: | Διπλής όψης κυκλώματα PCB,RO4730G3 PCB,Ηλεκτρονικές κεραίες |

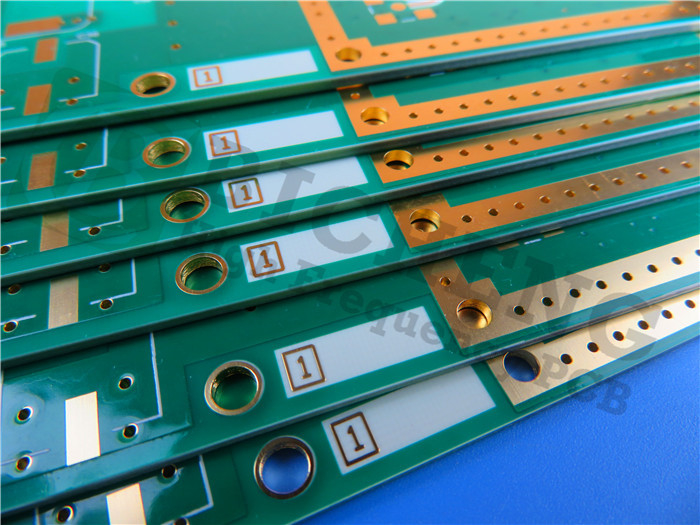

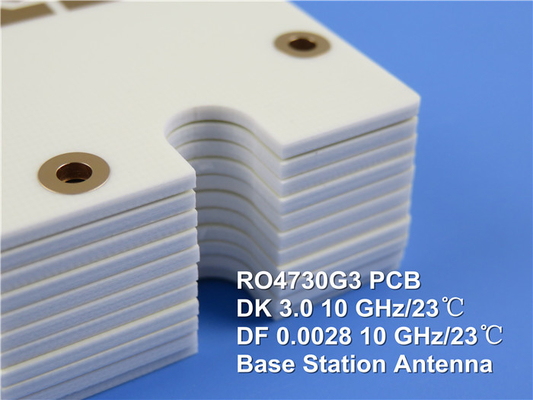

Παρουσιάζουμε το Rogers RO4730G3 PCB, μια αιχμηρή λύση σχεδιασμένη για εφαρμογές κεραίας υψηλών επιδόσεων.Αυτό το υδρογονανθράκιο/κεραμικό/υφασμένο υαλοπλαστικό είναι μια αξιόπιστη και οικονομικά αποδοτική εναλλακτική λύση στα παραδοσιακά υλικά με βάση το PTFE, καθιστώντας την ιδανική επιλογή για σύγχρονα σχέδια κυκλωμάτων.
Βασικά χαρακτηριστικά
- Διηλεκτρική σταθερά (Dk): 3,0 ± 0,05 σε 10GHz
- Συντελεστής διάσπασης: 0,0028 στα 10GHz
- Θερμικός συντελεστής Dk: 34 ppm/°C
- Συντελεστής θερμικής διαστολής: αντιστοιχεί στο χαλκό (x: 15,9 ppm/°C, y: 14,4 ppm/°C, z: 35,2 ppm/°C)
- Θερμοκρασία μετάβασης του γυαλιού (Tg): > 280 °C
- Θερμοκρασία αποσύνθεσης (Td): 411 °C (TGA)
- Θερμική αγωγιμότητα: 0,45 W/mK
Οφέλη
- Δηλεκτρικό χαμηλής απώλειας: εξασφαλίζει μειωμένη παθητική διαμόρφωση (PIM) και χαμηλή απώλεια εισαγωγής.
- Ελαφριά κατασκευή: 30% ελαφρύτερη από τα στρώματα PTFE/γυαλί, αυξάνοντας την ευελιξία του σχεδιασμού.
- CTE υψηλού Tg και χαμηλού άξονα Z: Προσφέρει συμβατότητα αυτοματοποιημένης συναρμολόγησης και ευελιξία σχεδιασμού.
- Συνεπής απόδοση κυκλώματος: χαμηλή TCDk (< 40 ppm/°C) εγγυάται αξιόπιστη λειτουργία.
- Περιβαλλοντικά φιλικό: πλήρως συμβατό με διαδικασίες χωρίς μόλυβδο και συμβατό με το RoHS.
Προδιαγραφές PCB
- Στάκεπ: 2 στρώματα άκαμπτο PCB
- Τάξη χαλκού 1: 35 μm
- Υλικό πυρήνα: Rogers RO4730G3, 1.524 mm (60 mil)
- Τάξη χαλκού 2: 35 μm
- Διάμετροι πίνακα: 158 mm x 127 mm (± 0,15 mm)
- Σημάδια/Χώρος: τουλάχιστον 4/6 mils
- Μέγεθος τρύπας: τουλάχιστον 0,3 mm
- Τελειωμένη πλάκα Δάχος: 1,6 mm
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα
- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακό φινίρισμα: ENEPIG (Ανηλεκτρικό Νικέλιο, Ανηλεκτρικό Παλλάδιο και Χρυσός Πνιγμού)
- Μεταξιδιωτική οθόνη: λευκή κορυφή, χωρίς κάτω μέρος, μπλε μάσκα συγκόλλησης πάνω, χωρίς κάτω μέρος
- Ηλεκτρική δοκιμή: 100% ηλεκτρική δοκιμή πριν από την αποστολή
Τέχνη & Ποιότητα
- Τύπος εικόνας: Gerber RS-274-X
- Πρότυπο ποιότητας: IPC-Class-2
- Διαθεσιμότητα: Σε όλο τον κόσμο
Εφαρμογές
Το Rogers RO4730G3 PCB είναι ιδιαίτερα κατάλληλο για:
- Αντενές κυτταρικού σταθμού βάσης
RO4730G3 Τυπική τιμή | |||||
Ιδιοκτησία | RO4730G3 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.0±0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 2.98 | Z | 10,7 GHz έως 5 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0028 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
2.5 GHz | |||||
Θερμικός συντελεστής ε | +34 | Z | ppm/°C | -50 °C έως 150 °C | IPC-TM-650 2.5.5.5 |
Διαμετρική σταθερότητα | < 0.4 | Χ, Υ | χιλιοστά | μετά το etech +E2/150 °C | IPC-TM-650 2.4.39Α |
Αντίσταση όγκου (0,030") | 9 × 107 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Αντίσταση επιφάνειας (0,030") | 7.2 × 105 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
PIM | -165 | dBc | 50 Ωμ 0,060" | 43 dBm 1900 MHz | |
Ηλεκτρική αντοχή (0,030") | 730 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
Δυνατότητα κάμψης MD | 181 (26.3) | Mpa (kpsi) | NT1 αθλητισμός | ΑΣTM D790 | |
CMD | 139 (20.2) | ||||
Μειωμένη απορρόφηση | 0.093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
Θερμική αγωγιμότητα | 0.45 | Z | W/mK | 50°C | ΑΣTM D5470 |
Συντελεστής θερμικής διαστολής | 15.9 14.4 35.2 |
X Y Z |
ppm/°C | -50 °C έως 288 °C | IPC-TM-650 2.4.4.1 |
Tg | > 280 | °C | IPC-TM-650 2.4.24 | ||
Td | 411 | °C | ΑΣTM D3850 | ||
Σφιχτότητα | 1.58 | gm/cm3 | ΑΣTM D792 | ||
Δυνατότητα της φλούδας χαλκού | 4.1 | pi | 1 ουγκιά, LoPro EDC. | IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Αποκλειστική απόδοση: Το Rogers RO4730G3 PCB για σύγχρονες κεραίες
Στον ταχέως εξελισσόμενο κόσμο της ηλεκτρονικής, η αναζήτηση για υψηλής απόδοσης πλακέτες εκτυπωμένων κυκλωμάτων (PCB) είναι πρωταρχικής σημασίας.ειδικά σχεδιασμένα για να ανταποκρίνονται στις απαιτητικές ανάγκες των εφαρμογών κεραίας.
Βασικά χαρακτηριστικά του RO4730G3
Το Rogers RO4730G3 PCB διαθέτει εντυπωσιακές διηλεκτρικές ιδιότητες, συμπεριλαμβανομένης μιας διηλεκτρικής σταθεράς (Dk) 3,0 ± 0,05 στα 10GHz και ενός χαμηλού συντελεστή διάσπασης 0,0.0028Τα χαρακτηριστικά αυτά εξασφαλίζουν ελάχιστη απώλεια ενέργειας κατά τη μετάδοση του σήματος, καθιστώντας το ιδανικό για επικοινωνίες υψηλής συχνότητας.με θερμοκρασία μετάβασης γυαλιού (Tg) άνω των 280 °C, το RO4730G3 μπορεί να αντέξει σκληρά θερμικά περιβάλλοντα χωρίς να θέσει σε κίνδυνο την ακεραιότητά του.
Κατανοηση της θερμικής σταθερότητας
Η θερμική σταθερότητα είναι ζωτικής σημασίας στον σχεδιασμό PCB, ειδικά για εφαρμογές κεραίας.που υπογραμμίζει περαιτέρω την αξιοπιστία του σε απαιτητικές καταστάσειςΟ συντελεστής θερμικής επέκτασης (CTE) που ταιριάζει με τον χαλκό ελαχιστοποιεί τη θερμική πίεση, εξασφαλίζοντας μακροχρόνια απόδοση και αντοχή.
Τα πλεονεκτήματα του διηλεκτρικού χαμηλής απώλειας
Ένα από τα σημαντικότερα πλεονεκτήματα του Rogers RO4730G3 είναι το χαμηλό του διαλεκτρικό απώλειας, το οποίο οδηγεί σε μειωμένη παθητική διατροπικότητα (PIM) και χαμηλή απώλεια εισαγωγής.Αυτό έχει ως αποτέλεσμα την ενίσχυση της ακεραιότητας του σήματος, κρίσιμη για εφαρμογές όπως οι κεραίες κυτταρικών σταθμών βάσης.Χρησιμοποιώντας μια ελαφριά κατασκευή, περίπου 30% ελαφρύτερη από τα τυποποιημένα στρώματα PTFE/γυαλί, το RO4730G3 προσφέρει εξαιρετικές επιδόσεις χωρίς επιπλέον βάρος..
Ευελιξία και συμβατότητα σχεδιασμού
Με χαμηλό CTE στον άξονα Z μικρότερο από 30 ppm/°C, το PCB RO4730G3 επιτρέπει μεγαλύτερη ευελιξία σχεδιασμού.καθιστώντας την μια ελκυστική επιλογή για τους σχεδιαστές που επιθυμούν να βελτιστοποιήσουν τόσο την απόδοση όσο και την αποδοτικότητα του κόστουςΤο ειδικά διαμορφωμένο σύστημα θερμοστεγούς ρητίνης βελτιώνει την ευκολία κατασκευής, διατηρώντας παράλληλα υψηλή αξιοπιστία.
Περιβαλλοντικές Σκεφτήριες: Μια Βιώσιμη Επιλογή
Σε μια εποχή όπου η βιωσιμότητα είναι πρωταρχικής σημασίας, το Rogers RO4730G3 PCB λάμπει ως μια φιλική προς το περιβάλλον επιλογή.παρέχοντας μια υπεύθυνη λύση για τις σύγχρονες ηλεκτρονικές απαιτήσειςΗ δέσμευση αυτή για περιβαλλοντική διαχείριση εξασφαλίζει ότι οι σχεδιαστές μπορούν να επιτύχουν υψηλές επιδόσεις χωρίς να συμβιβάζονται με τη βιωσιμότητα.
Εφαρμογές των PCB Rogers RO4730G3
Η ευελιξία του Rogers RO4730G3 το καθιστά κατάλληλο για ένα ευρύ φάσμα εφαρμογών, ιδιαίτερα στον τομέα των τηλεπικοινωνιών.Από κεραίες κυτταρικών σταθμών βάσης έως εφαρμογές RFID και ασύρματων, οι μοναδικές του ιδιότητες επιτρέπουν αξιόπιστη απόδοση σε διάφορα σενάρια υψηλής συχνότητας.
Συμπέρασμα: Το μέλλον της τεχνολογίας κεραίας
Καθώς κοιτάζουμε το μέλλον της τεχνολογίας PCB, το Rogers RO4730G3 PCB αντιπροσωπεύει μια σημαντική πρόοδο για το σχεδιασμό κεραίας.,Η τεχνολογία αυτή θα πρέπει να χρησιμοποιηθεί για την ανάπτυξη νέας γενιάς ηλεκτρονικών συσκευών.
