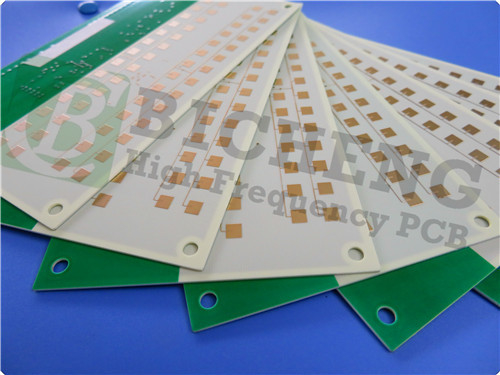

20mil Rogers RO4535 PCB υψηλής συχνότητας για τις αγορές κεραίας

Καθώς η ζήτηση για εφαρμογές υψηλής συχνότητας συνεχίζει να αυξάνεται, η ανάγκη για προηγμένες τεχνολογίες πλακών κυκλωμάτων (PCB) δεν ήταν ποτέ πιο κρίσιμη.μια καινοτόμο λύση της Rogers Corporation σχεδιασμένη για να ανταποκρίνεται στις ειδικές απαιτήσεις της αγοράς κερατώνΑυτό το άρθρο ερευνά τα χαρακτηριστικά, τα οφέλη, τις λεπτομέρειες κατασκευής και τις εφαρμογές του PCB RO4535, παρέχοντας πληροφορίες για τους μηχανικούς και τους σχεδιαστές που επιθυμούν να βελτιώσουν τα έργα τους.

Εισαγωγή στο RO4535

Τα laminates υψηλής συχνότητας RO4535 έχουν σχεδιαστεί για να επεκτείνουν τις δυνατότητες της επιτυχημένης σειράς προϊόντων RO4000 σε εφαρμογές κεραμικών.υλικό με βάση υδρογονάνθρακες ενισχυμένο με γυαλί προσφέρει ελεγχόμενη διηλεκτρική σταθερά, χαμηλή απόδοση απώλειας και εξαιρετική ανταπόκριση παθητικής διαμόρφωσης (PIM), καθιστώντας το ιδιαίτερα κατάλληλο για κεραίες μικροστριπ της κινητής υποδομής.

Ένα από τα χαρακτηριστικά του RO4535 είναι η συμβατότητά του με την συμβατική FR-4 και την επεξεργασία συγκόλλησης χωρίς μόλυβδο υψηλής θερμοκρασίας.Το RO4535 δεν απαιτεί ειδική επεξεργασία για την παρασκευή με επικάλυψη διάτρητης διάτρησηςΑυτή η προσιτότητα και η ευκολία χρήσης επιτρέπουν στους σχεδιαστές να βελτιστοποιήσουν τόσο την τιμή όσο και την απόδοση των σχεδίων κεραίας τους.

Βασικά χαρακτηριστικά και τεχνικές προδιαγραφές

Αυτό το PCB είναι γεμάτο με χαρακτηριστικά που ενισχύουν την απόδοσή του σε εφαρμογές υψηλής συχνότητας:

- Δηλεκτρική σταθερά: 3,44 ± 0,08 σε 10 GHz/23°C, εξασφαλίζοντας προβλέψιμη συμπεριφορά του σήματος.


- Συντελεστής διάσπασης: 0,0037 σε 10 GHz/23°C, συμβάλλοντας στην ελάχιστη απώλεια σήματος.


- Θερμική αγωγιμότητα: 0,6 W/m/°K, διευκολύνοντας την αποτελεσματική διαχείριση της θερμότητας.


- Συντελεστής θερμικής διαστολής (CTE): CTE 16 ppm/°C στον άξονα X, CTE 17 ppm/°C στον άξονα Y, CTE 50 ppm/°C στον άξονα Z.μείωση του στρες και βελτίωση της αξιοπιστίας.


- Υψηλή θερμοκρασία μετάβασης του γυαλιού (Tg): άνω των 280 °C, επιτρέποντάς του να αντέχει στις υψηλές θερμοκρασίες επεξεργασίας και λειτουργίας.


- Χαμηλή απορρόφηση νερού: μόλις 0,09%, βελτιώνοντας την αντοχή και την αξιοπιστία σε διάφορες περιβαλλοντικές συνθήκες.


- Συμμόρφωση UL-94 V-0: Διαθέσιμο με τεχνολογία αντιφλεγμονής που συμμορφώνεται με το RoHS, εξασφαλίζοντας ασφάλεια και αξιοπιστία.

Αυτά τα χαρακτηριστικά καθιστούν το RO4535 PCB μια πειστική επιλογή για τους μηχανικούς που επιθυμούν να ωθήσουν τα όρια της τεχνολογίας κεραίας.

Λεπτομέρειες κατασκευής

Το εν λόγω PCB έχει σχεδιαστεί με γνώμονα την ακρίβεια και την κατασκευαστικότητα.

- Στάκεπ: ένα 2στρώματα άκαμπτο PCB με:
- Τάξη χαλκού 1: 35 μm
- Ρότζερς RO4535 Κέντρο: 0,508 mm (20 mil)
- Τάξη χαλκού 2: 35 μm

- Διάμετροι πλάκας: 53 mm x 53 mm, με ανοχή ± 0,15 mm.
- Ελάχιστο ίχνος: 4/4 mils, επιτρέποντας περίπλοκα σχέδια.
- Ελάχιστο μέγεθος τρύπας: 0,3 mm, χωρίς τυφλή σωλήνα.
- Τελειωμένο πάχος πλάκας: 0,6 mm, παρέχοντας μια ανθεκτική πλατφόρμα για τα εξαρτήματα.
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα, εξασφαλίζοντας καλή αγωγιμότητα.
- Δίπλα πάχος επίστρωσης: 20 μm, βελτιώνοντας τη συνδεσιμότητα.
- Επιφανειακό φινίρισμα: Χρυσή βύθιση για βέλτιστη συγκόλληση.
- Σιδεράκι: λευκό από πάνω, χωρίς σιδεράκι από κάτω.
- Πράσινη από πάνω και από κάτω.

Διασφάλιση ποιότητας

Η ποιότητα είναι πρωταρχικής σημασίας στην κατασκευή PCB, και το RO4535 δεν αποτελεί εξαίρεση.διασφάλιση της συμμόρφωσης με τα πρότυπα ποιότητας IPC-Class-2Η εικόνα του Gerber RS-274-X προμηθεύεται από τους πελάτες μας, εξασφαλίζοντας ότι κάθε PCB είναι μοναδικό για την απαίτηση.

Εφαρμογές του RO4535 PCB

Το RO4535 PCB είναι ειδικά σχεδιασμένο για μια σειρά εφαρμογών υψηλής συχνότητας, συμπεριλαμβανομένων:

- Αντένες σταθμών βάσης κυτταρικής υποδομής: Καθώς τα δίκτυα κινητής τηλεφωνίας εξελίσσονται, η ανάγκη για αξιόπιστες, υψηλής απόδοσης κεραίες είναι κρίσιμη.


- Δίκτυα κεραίας WiMAX: Υποστηρίζοντας ασύρματη επικοινωνία υψηλής ταχύτητας, ο RO4535 είναι ιδανικός για εφαρμογές που απαιτούν ισχυρή ακεραιότητα σήματος.

Αυτές οι εφαρμογές υπογραμμίζουν την ευελιξία και την αποτελεσματικότητα του PCB RO4535 στην κάλυψη των απαιτήσεων της σύγχρονης ασύρματης τεχνολογίας.

Συμπεράσματα

Το RO4535 High-Frequency PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία κεραίας, συνδυάζοντας οικονομική απόδοση με ανώτερη απόδοση.και την αξιοπιστία το κάνουν μια εξαιρετική επιλογή για τους μηχανικούς και τους σχεδιαστές που επιθυμούν να βελτιστοποιήσουν τα σχέδια κεραίας τους χωρίς να συμβιβάζονται με την ποιότητα.

Καθώς η βιομηχανία συνεχίζει να υιοθετεί εφαρμογές υψηλής συχνότητας, το RO4535 PCB είναι έτοιμο να ανταποκριθεί στις προκλήσεις του αύριο.Επικοινωνήστε με την ομάδα πωλήσεων μας σήμερα και ανακαλύψτε πώς η RO4535 μπορεί να βελτιώσει το επόμενο έργο σας.
