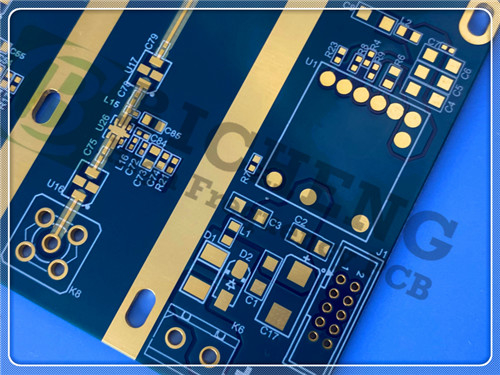

Παρουσιάζουμε το πρόσφατα προμηθευμένο 6 στρώσεων PCB, κατασκευασμένο με προηγμένα υλικά RO4003C και S1000-2M.καθιστώντας την ιδανική επιλογή για βιομηχανίες όπως οι τηλεπικοινωνίες, αεροδιαστημικής και άμυνας.
Εισαγωγή στο υλικό RO4003C
Τα υλικά Rogers RO4003C είναι ιδιόκτητα υφασμένα υδρογονάνθρακα/κεραμικά ενισχυμένα με γυαλί που έχουν σχεδιαστεί για να παρέχουν ανώτερη υψηλής συχνότητας απόδοση με χαμηλό κόστος κατασκευής κυκλωμάτων.Αυτό το υλικό χαμηλής απώλειας μπορεί να κατασκευαστεί χρησιμοποιώντας τυποποιημένες διαδικασίες epoxy/γυαλί (FR-4), επιτρέποντας ανταγωνιστικές τιμές.
Οι βασικές ιδιότητες του RO4003C περιλαμβάνουν:
- Διηλεκτρική σταθερά: 3,38 ± 0,05 στα 10 GHz
- Συντελεστής διάσπασης: 0,0027 στα 10 GHz
- Θερμική αγωγιμότητα: 0,71 W/m/°K
- Θερμικός συντελεστής της διηλεκτρικής σταθεράς: +40 ppm/°C, σε λειτουργία μεταξύ -50°C και 150°C
- CTE συνδυασμένη με χαλκό: άξονας Χ σε 11 ppm/°C, άξονας Y σε 14 ppm/°C
- Χαμηλός συντελεστής θερμικής διαστολής στον άξονα Z: 46 ppm/°C
- Tg: > 280 °C
- Χαμηλή απορρόφηση υγρασίας: 0,06%
| Ιδιοκτησία |
RO4003C |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
3.38±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
3.55 |
Z |
|
8 έως 40 GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
+40 |
Z |
ppm/°C |
-50°C έως 150°C |
IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου |
1.7 x 1010 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Αντίσταση επιφάνειας |
4.2 x 109 |
|
MΩ |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Ηλεκτρική ισχύς |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Μοντέλο τράβηξης |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δυνατότητα τράβηξης |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δύναμη κάμψης |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Διαμετρική σταθερότητα |
< 0.3 |
X,Y |
χιλιοστά
(mil/inch) |
μετά την έκταση etch+E2/150°C |
IPC-TM-650 2.4.39Α |
| Συντελεστής θερμικής διαστολής |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C έως 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Α |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ΑΣTM D 3850 |
| Θερμική αγωγιμότητα |
0.71 |
|
W/M/oK |
80°C |
ΑΣTM C518 |
| Απορρόφηση υγρασίας |
0.06 |
|
% |
48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 |
| Σφιχτότητα |
1.79 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
1.05
(6.0) |
|
Α/χμ
(πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC |
IPC-TM-650 2.4.8 |
| Πυροδοσία |
Α/Χ |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
Χαρακτηριστικά του υλικού S1000-2M
Το υλικό S1000-2M ενισχύει τις επιδόσεις του PCB με τα ακόλουθα χαρακτηριστικά:
- Κάτω άξονας Z CTE: βελτιώνει την αξιοπιστία της τρύπας.
- Εξαιρετική μηχανική επεξεργασιμότητα: εξασφαλίζει συμβατότητα με διάφορες διαδικασίες κατασκευής.
- Θερμική αντοχή: υψηλή αντοχή στη θερμότητα, με Tg 180 °C.
- Συμβατότητα χωρίς μόλυβδο: Κατάλληλη για φιλικές προς το περιβάλλον εφαρμογές.
- Εξαιρετική Αντι-CAF απόδοση: Προστατεύει από προβλήματα αγωγού ανοδικού νήματος.
- Χαμηλή απορρόφηση νερού: βελτιώνει την αντοχή σε υγρές συνθήκες.
Συγκέντρωση PCB
Η συσσώρευση PCB είναι σχεδιασμένη για βέλτιστες επιδόσεις:
- Τάξη χαλκού 1: 35 μm
- RO4003C πυρήνας: 0,305 mm (12 mil)
- Τάξη χαλκού 2: 35 μm
- Prepreg (1080 RC63%): 0, 0644 mm (2,5 ml)
- Τάγμα χαλκού 3: 35 μm
- S1000-2M Κέντρο: 0,203 mm (3 mil)
- Τάγμα χαλκού 4: 35 μm
- Prepreg (1080 RC63%): 0, 0644 mm (2,5 ml)
- Τάξη χαλκού 5: 35 μm
- RO4003C πυρήνας: 0,305 mm (12 mil)
- Τάξη χαλκού 6: 35 μm
Λεπτομέρειες κατασκευής
- Διάμετρος πίνακα: 62,5 mm x 57,8 mm (± 0,15 mm)
- Ελάχιστο ίχνος / χώρος: 4/7 mils
- Ελάχιστο μέγεθος τρύπας: 0,3 mm
- Τελειωμένη πλάκα Δάχος: 1,1 mm
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) για τα εσωτερικά/εξωτερικά στρώματα
- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακό φινίρισμα:
- Πάνω από το Silkscreen: Λευκό
- Κατέργασμα από μεταξένιες επιφάνειες: κανένα
- Πάνω από τη μάσκα έλξης:
- Μασκέ από το κάτω μέρος:
- Έλεγχος αντίστασης: 90 Ωμ σε 4 mm / 7 mm ίχνη/διαστήματα στο ανώτερο στρώμα
- Διάδρομος Προδιαγραφές: 0,3 mm διαδρόμοι γεμάτοι και καλυμμένοι
- Δοκιμές: 100% ηλεκτρικές δοκιμές πριν από την αποστολή
Τέχνη και Πρότυπα
Το έργο τέχνης παρέχεται στο μορφότυπο Gerber RS-274-X, διασφαλίζοντας τη συμβατότητα με τις τυποποιημένες διαδικασίες κατασκευής.εγγυάται μέτρια αξιοπιστία κατάλληλη για διάφορες εφαρμογές.
Διαθεσιμότητα
Αυτό το PCB είναι διαθέσιμο σε όλο τον κόσμο, καθιστώντας το μια προσιτή λύση για μηχανικούς και σχεδιαστές σε πολλούς κλάδους.
Τυπικές εφαρμογές
Αυτό το ευέλικτο PCB είναι κατάλληλο για μια σειρά εφαρμογών υψηλής συχνότητας, συμπεριλαμβανομένων:
- Αεροπορικές ευρυζωνικές κεραίες
- Κύκλοι μικρογραμμής και γραμμής
- Εφαρμογές χιλιοστών κυμάτων
- Συστήματα ραντάρ
- Συστήματα καθοδήγησης
- Ψηφιακές ραδιοφωνικές κεραίες σημείο προς σημείο
Συμπεράσματα
Το πρόσφατα προμηθευμένο 6 στρώματα RO4003C + S1000-2M PCB έχει σχεδιαστεί για να προσφέρει εξαιρετικές επιδόσεις για εφαρμογές υψηλής συχνότητας, συνδυάζοντας προηγμένα υλικά και ακριβή μηχανική.Για περαιτέρω ερωτήσεις ή για να κάνετε μια παραγγελίαΤα έργα σας αξίζουν το καλύτερο, και είμαστε εδώ για να παρέχουμε απαράμιλλη υποστήριξη και λύσεις.
