Υλικό: | Rogers IsoClad 933 Κέντρο - 0,787 mm (31mil) | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 700,07 mm x 58,31 mm = 1 PCS, +/- 0,15 mm | Μοντέλο: | 0.9mm |
Τελειωμένο βάρος Cu: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Κασσίτερος βύθισης |
Επισημαίνω: | Πίνακας κυκλωμάτων από κασσίτερο με κατάδυση 31 mm,IsoClad 933 PCB |

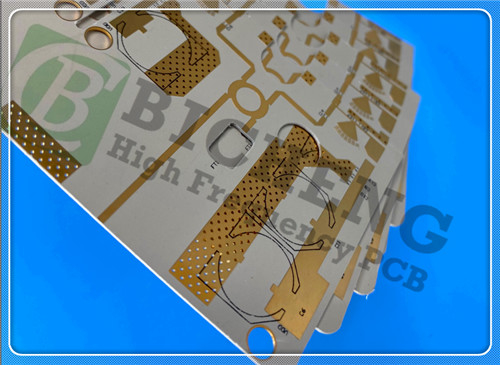

Σήμερα είμαστε στην ευχάριστη θέση να σας παρουσιάσουμε το τελευταίο μας πρόσφατα παραγόμενο 2 στρώματα Rogers IsoClad 933 PCB.Αυτό το σύγχρονο προϊόν έχει σχεδιαστεί ειδικά για να ανταποκρίνεται στις αυστηρές απαιτήσεις των εφαρμογών υψηλών επιδόσεων, καθιστώντας την ιδανική επιλογή για βιομηχανίες όπως οι τηλεπικοινωνίες, η αεροδιαστημική και η άμυνα.
Εισαγωγή στο υλικό Rogers IsoClad 933
Το θεμέλιο αυτού του PCB είναι χτισμένο πάνω σε laminates Rogers IsoClad 933, τα οποία είναι μη υφασμένες σύνθετες ύλες από ίνες γυαλιού/PTFE.Αυτά τα στρώματα είναι σχεδιασμένα για να παρέχουν εξαιρετικά χαρακτηριστικά απόδοσης, διατηρώντας παράλληλα ευελιξία, καθιστώντας τους κατάλληλους για εφαρμογές όπου η συμμόρφωση είναι ουσιώδης.
Μοναδική σύνθεση και διαδικασία κατασκευής
Η μη υφασμένη ενίσχυση σε IsoClad 933 λαμινάτα επιτρέπει την αυξημένη προσαρμοστικότητα στον τελικό σχεδιασμό κυκλώματος.Αυτά τα στρώματα προσφέρουν ανώτερη σταθερότητα διαστάσεων και αυξημένη μηχανική αντοχήΗ σχεδίαση αυτή έχει ως αποτέλεσμα ένα προϊόν λιγότερο άκαμπτο από την παραδοσιακή υφασμένη ίνες γυαλιού, παρέχοντας μεγαλύτερη ευελιξία στην εφαρμογή.
Βασικά χαρακτηριστικά
Το Rogers IsoClad 933 PCB διαθέτει μια σειρά από χαρακτηριστικά που το ξεχωρίζουν από τα συμβατικά PCB:
Η διηλεκτρική σταθερά (Dk): 2,33 στα 10 GHz/23°C εξασφαλίζει σταθερή ηλεκτρική απόδοση σε διάφορες συχνότητες.
Παράγοντας διάσπασης: 0,0016 σε 10 GHz/23°C ελαχιστοποιεί την απώλεια ενέργειας κατά τη μετάδοση σήματος, βελτιώνοντας τη συνολική απόδοση.
Δυνατότητα απολέπισης: 10 κιλά ανά ίντσα, εξασφαλίζοντας αντοχή και αξιοπιστία σε απαιτητικά περιβάλλοντα.
Χαμηλή απορρόφηση νερού: 0,05% βελτιώνει την αξιοπιστία, ιδιαίτερα σε υγρές συνθήκες.
Χαμηλή εκπομπή αερίων: Με συνολική απώλεια μάζας (TML) 0,03%, τα PCB μας ελαχιστοποιούν τους κινδύνους μόλυνσης.
Μεγάλη ομοιομορφία Dk: Συνεπής διηλεκτρική απόδοση σε όλα τα επίπεδα ενισχύει την ακεραιότητα του σήματος.
Οφέλη του Rogers IsoClad 933
Τα πλεονεκτήματα της χρήσης του Rogers IsoClad 933 στο σχεδιασμό PCB είναι πολλαπλά:
Ευελιξία: Τα στρώματα είναι λιγότερο άκαμπτα από τις υφασμένες ίνες γυαλιού, επιτρέποντας πιο προσαρμοστικές σχεδιαστικές μεθόδους χωρίς να διακυβεύεται η απόδοση.
Ισοτροπικές ιδιότητες: Αυτά τα υλικά παρουσιάζουν υψηλή ισοτροπία στους άξονες X, Y και Z, εξασφαλίζοντας συνεπή απόδοση σε όλες τις διαστάσεις.
Σταθερή Dk: Η διηλεκτρική σταθερή παραμένει σταθερή σε ευρύ φάσμα συχνοτήτων, καθιστώντας την κατάλληλη για διάφορες εφαρμογές.
Βελτιωμένη σταθερότητα των διαστάσεων: Αυτή η ιδιότητα επιτρέπει στο PCB να διατηρεί το σχήμα και τις επιδόσεις του σε διαφορετικές περιβαλλοντικές συνθήκες.
Διαμόρφωση συσσωρευτών PCB
Η συσσώρευση των νεοεφοδιασμένων PCB έχει σχεδιαστεί προσεκτικά για να βελτιστοποιήσει την απόδοση:
Διάταξη χαλκού 1: 35 μm
Rogers IsoClad 933 Κέντρο: 0,787 mm (31 mil)
Διάταξη χαλκού 2: 35 μm
Αυτή η διαμόρφωση όχι μόνο βελτιώνει την ηλεκτρική απόδοση, αλλά συμβάλλει επίσης στη μηχανική ακεραιότητα του PCB.
Λεπτομέρειες κατασκευής
Η ακρίβεια είναι το κλειδί στην κατασκευή αυτού του PCB:
Διάμετρος πλάκας: 70,07 mm x 58,31 mm (± 0,15 mm)
Ελάχιστο ίχνος / χώρος: 5/4 mils, επιτρέποντας υψηλής πυκνότητας σχέδια.
Ελάχιστο μέγεθος τρύπας: 0,3 mm, διευκολύνοντας την ευελιξία στην τοποθέτηση των εξαρτημάτων.
Τελειωμένο πάχος πλάκας: 0,9 mm, παρέχοντας μια ανθεκτική αλλά ελαφριά λύση.
Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) για τα εξωτερικά στρώματα, εξασφαλίζοντας επαρκή αγωγιμότητα.
Δύναμη διασύνδεσης: 20 μm για αξιόπιστες συνδέσεις.
Επιφανειακό φινίρισμα: Τήνιο βύθισης για προστασία από την οξείδωση και διασφάλιση της συγκόλλησης.
Επάνω Silkscreen: Λευκό για σαφή επισήμανση.
Πάνω μάσκα συγκόλλησης: Μπλε για βελτιωμένη ορατότητα.
Δοκιμασία: πριν από την αποστολή πραγματοποιείται 100% ηλεκτρική δοκιμή, με σκοπό τη διασφάλιση της ποιότητας.
Τέχνη και πρότυπα συμμόρφωσης
Η σχεδίαση αυτού του PCB παρέχεται σε μορφή Gerber RS-274-X, εξασφαλίζοντας τη συμβατότητα με τις τυποποιημένες διαδικασίες κατασκευής.Η συμμόρφωση με τα πρότυπα IPC-Class-2 εξασφαλίζει μέτριο επίπεδο αξιοπιστίας, καθιστώντας το PCB κατάλληλο για διάφορες εφαρμογές.
Παγκόσμια Διαθεσιμότητα
Αυτό το PCB είναι διαθέσιμο σε όλο τον κόσμο, παρέχοντας μια προσιτή λύση για μηχανικούς και σχεδιαστές σε πολλούς κλάδους.
Τυπικές εφαρμογές
Η ευελιξία αυτού του PCB του επιτρέπει να χρησιμοποιείται σε μια σειρά εφαρμογών υψηλών επιδόσεων, συμπεριλαμβανομένων:
Συμφωνικές κεραίες: Είναι απαραίτητες για ευέλικτα σχέδια σε προηγμένα συστήματα επικοινωνίας.
Στρογγυλά κυκλώματα Stripline και Microstrip: Ιδανικά για τη μετάδοση σήματος RF.
Συστήματα καθοδήγησης: Υποστήριξη στρατιωτικών και αεροδιαστημικών τεχνολογιών.
Συστήματα ραντάρ και ηλεκτρονικού πολέμου: Διασφάλιση αξιόπιστης απόδοσης σε κρίσιμες εφαρμογές.
Συμπεράσματα
Το πρόσφατα παραδόθηκε 2 στρώματα Rogers IsoClad 933 PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB,συνδυάζοντας υλικά υψηλών επιδόσεων και σχολαστική μηχανική για την παροχή εξαιρετικών επιδόσεων για εφαρμογές υψηλής συχνότηταςΓια περαιτέρω ερωτήσεις ή για παραγγελία, παρακαλούμε επικοινωνήστε μαζί μας σήμερα.
