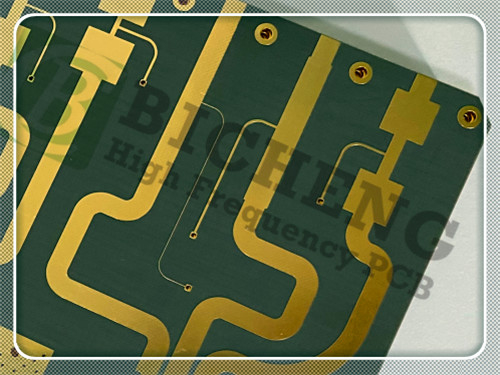

20mil TLY-5 PCB 2 στρώματα κυκλώματα με βύθιση χρυσού

Στο ταχέως εξελισσόμενο τεχνολογικό τοπίο, η ζήτηση για υψηλής απόδοσης πλακέτες εκτυπωμένων κυκλωμάτων (PCB) αυξάνεται συνεχώς.Το διπλό στρώμα TLY-5 Rigid PCB έχει εισαχθεί ως πρωτοποριακή λύσηΤο άρθρο αυτό ερευνά τα χαρακτηριστικά, τα οφέλη, τις προδιαγραφές, τα χαρακτηριστικά και τα χαρακτηριστικά του, καθώς και τις προδιαγραφές του.και εφαρμογές του PCB TLY-5, παρέχοντας πολύτιμες γνώσεις για τους μηχανικούς, τους κατασκευαστές και τους υπεύθυνους λήψης αποφάσεων.

Εισαγωγή στο TLY-5
Το laminate TLY-5 είναι κατασκευασμένο από ελαφριά υφασμένη ίνες γυαλιού, η οποία βελτιώνει σημαντικά τη σταθερότητα των διαστάσεων του σε σύγκριση με τα παραδοσιακά συνθετικά υλικά PTFE ενισχυμένα με τεμαχισμένες ίνες.Αυτή η υφασμένη δομή παρέχει ένα μηχανικά σταθερό στρώμαΜε χαμηλό συντελεστή διάσπασης, το TLY-5 είναι ιδιαίτερα κατάλληλο για εφαρμογές αυτοκινητοβιομηχανικών ραντάρ που έχουν σχεδιαστεί για να λειτουργούν σε 77 GHz,καθώς και για διάφορες κεραίες σε συχνότητες χιλιοστών κυμάτων.

Βασικά χαρακτηριστικά
Το TLY-5 PCB διαθέτει αρκετά προηγμένα χαρακτηριστικά που το ξεχωρίζουν στην αγορά:

Δηλεκτρική σταθερά: Το λαμινέτο παρουσιάζει διηλεκτρική σταθερά 2,2 με στενή ανοχή 0,02 στα 10 GHz / 23 °C.Η συνέπεια αυτή εξασφαλίζει αξιόπιστη ακεραιότητα σήματος σε ένα ευρύ φάσμα εφαρμογών.


Τάντζεντα απώλειας: Μια εξαιρετικά χαμηλή τάντζεντα απώλειας 0,0009 στα 10 GHz ελαχιστοποιεί την απώλεια ενέργειας, βελτιώνοντας τη συνολική απόδοση στις λειτουργίες υψηλής συχνότητας.


Πυκνότητα: Με ειδική βαρύτητα 2,19 g/cm3, το υλικό συνδυάζει ελαφρύτητα με ισχυρή μηχανική αντοχή.


Απορρόφηση υγρασίας: Ο ρυθμός απορρόφησης υγρασίας περιορίζεται σε μόλις 0,02%, εξασφαλίζοντας σταθερότητα και αξιοπιστία σε διαφορετικές περιβαλλοντικές συνθήκες.


Συντελεστής θερμικής διαστολής (CTE): Οι τιμές CTE των 26 ppm/°C στον άξονα X, 15 ppm/°C στον άξονα Y και 217 ppm/°C στον άξονα Z συμβάλλουν στη θερμική σταθερότητα του PCB.

Οφέλη
Το TLY-5 PCB παρέχει πολλά πλεονεκτήματα, καθιστώντας το εξαιρετική επιλογή για διάφορες εφαρμογές:

Σταθερότητα διαστάσεων: Η υφασμένη δομή από ίνες γυαλιού επιτρέπει αυξημένη μηχανική σταθερότητα, διασφαλίζοντας ότι το PCB διατηρεί τις διαστάσεις του υπό διαφορετικές συνθήκες.


Κατώτερος παράγοντας διάσπασης: Αυτό το χαρακτηριστικό οδηγεί σε βελτιωμένη απόδοση μετάδοσης σήματος, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας.


Χαμηλή απορρόφηση υγρασίας: Η ελάχιστη απορρόφηση υγρασίας βελτιώνει την αντοχή και την απόδοση του PCB σε υγρό περιβάλλον.


Υψηλή αντοχή στην απολέπιση χαλκού: Αυτό το χαρακτηριστικό εξασφαλίζει ισχυρές διασυνδέσεις, συμβάλλοντας στην αξιοπιστία και τη μακροζωία του PCB.


Ομοιόμορφη διηλεκτρική σταθερά: Οι σταθερές διηλεκτρικές ιδιότητες οδηγούν σε αξιόπιστες επιδόσεις σε ευρύ φάσμα συχνοτήτων, απαραίτητες για εφαρμογές ακριβείας.

Κατασκευή και προδιαγραφές PCB
Αυτό το 2 στρώματα άκαμπτο PCB κατασκευάζεται με σχολαστική προσοχή στις λεπτομέρειες:

Συγκέντρωση: Το PCB αποτελείται από δύο στρώματα χαλκού (35 μm το καθένα) που περιβάλλουν έναν πυρήνα TLY-5 μεγέθους 0,508 mm (20 mil).


Διάμετροι πίνακα: Οι διαστάσεις είναι 175 mm x 170 mm, με ανοχή ± 0,15 mm, επιτρέποντας την ακριβή ενσωμάτωση σε διάφορα σχέδια.


Ελάχιστο ίχνος/διαστήμα: Οι προδιαγραφές επιτρέπουν ελάχιστο ίχνος και χώρο 9/12 mils, ώστε να μπορούν να προσαρμόζονται σε διαμορφώσεις κυκλωμάτων υψηλής πυκνότητας.


Ελάχιστο μέγεθος τρύπας: Ένα ελάχιστο μέγεθος τρύπας 0,3 mm υποστηρίζει μια ποικιλία τύπων εξαρτημάτων και διευκολύνει ευπροσάρμοστες επιλογές σχεδιασμού.


Τελειωμένο πάχος: Το πάχος της τελικής σανίδας καταγράφεται σε 0,6 mm, με εξωτερικό βάρος χαλκού 1 oz (1,4 mils).


Επιφανειακό φινίρισμα: Το χρυσό βύθισης εφαρμόζεται για να εξασφαλιστεί εξαιρετική ηλεκτρική αγωγιμότητα και προστασία από περιβαλλοντικούς παράγοντες.


Μεταλλική μεμβράνη και μάσκα συγκόλλησης: Δεν εφαρμόζεται μεταλλική μεμβράνη ή μάσκα συγκόλλησης, παρέχοντας καθαρή και απρόσκοπτη επιφάνεια για συναρμολόγηση.


Δοκιμασία: Προηγείται αυστηρή ηλεκτρική διαδικασία δοκιμών 100%, η οποία διασφαλίζει ότι κάθε πλακέτα πληροί αυστηρά κριτήρια απόδοσης.

Διασφάλιση ποιότητας
Το TLY-5 PCB συμμορφώνεται με τα πρότυπα IPC-Class-2, τα οποία εγγυώνται υψηλής ποιότητας απόδοση και αξιοπιστία.Αυτή η δέσμευση στον έλεγχο ποιότητας ελαχιστοποιεί τον κίνδυνο αποτυχιών στο πεδίο και αυξάνει την ικανοποίηση των πελατών.

Τυπικές εφαρμογές
Η ευελιξία του PCB TLY-5 το καθιστά κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:

Ράδα αυτοκινήτων: Ιδανικό για προηγμένα συστήματα υποβοήθησης οδηγού (ADAS) και άλλες τεχνολογίες ασφάλειας οχημάτων που απαιτούν αξιόπιστες υψηλής συχνότητας επιδόσεις.


Πληροφορίες μέσω δορυφόρου/κυττάρων: Υποστηρίζει αποτελεσματικά συστήματα επικοινωνίας υψηλής συχνότητας, εξασφαλίζοντας σταθερές συνδέσεις και μετάδοση δεδομένων.


Ενισχυτές ισχύος: Βελτιώνει τις επιδόσεις σε εφαρμογές ραδιοσυχνοτήτων, παρέχοντας την απαραίτητη αξιοπιστία για κρίσιμα συστήματα.
ΛΔΜ, ΛΔΜ, ΛΔΜ: αποτελεσματικές για εφαρμογές χαμηλού θορύβου στις δορυφορικές επικοινωνίες, συμβάλλοντας στη βελτίωση της ποιότητας του σήματος.


Αεροδιαστημική: πληροί αυστηρά πρότυπα για την αξιοπιστία και την απόδοση σε απαιτητικές εφαρμογές αεροδιαστημικής.
Εφαρμογές ζώνης Ka, E και W: Υποστηρίζει τις προηγμένες τεχνολογίες σε τηλεπικοινωνίες και συστήματα ραντάρ.

Συμπεράσματα
Το TLY-5 2-layer rigid PCB αντιπροσωπεύει σημαντική πρόοδο στην τεχνολογία PCB, συνδυάζοντας υψηλές επιδόσεις με αποδεδειγμένη αξιοπιστία και οικονομική απόδοση.Οι ισχυρές ηλεκτρικές του ιδιότητες, εξαιρετική σταθερότητα διαστάσεων και συμβατότητα με τις τυποποιημένες διαδικασίες κατασκευής το καθιστούν ιδανική επιλογή για σύγχρονες ηλεκτρονικές εφαρμογές.Καθώς η ζήτηση για καινοτόμες λύσεις συνεχίζει να αυξάνεται, το TLY-5 PCB ξεχωρίζει ως μια αξιόπιστη επιλογή που ανταποκρίνεται στις προκλήσεις των σημερινών εξελιγμένων σχεδίων.Η επένδυση σε αυτό το PCB όχι μόνο βελτιώνει την απόδοση αλλά εξασφαλίζει επίσης μακροπρόθεσμη ικανοποίηση για τους μηχανικούς και τα έργα τους.
