Υβριδικά PCB 10mil RO4350B και S1000-2M 4 στρώσεων 1.6mm επιφάνειας αντίστασης

Υβριδικά PCB 10mil RO4350B και S1000-2M 4 στρώσεων 1.6mm επιφάνειας αντίστασης

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Vacuum bags+Cartons
Περίοδος παράδοσης: 8-9 working days
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS per month
Λεπτομέρειες
PCB Material:
RO4350B - 0.254 mm (10mil); S1000-2M - 1.1 mm (43mil)
Layer Count:
4-layer
PCB Thickness:
1.6 mm
Solder Mask:
Green
Silkscreen:
White
Surface Finish:
ENIG (Electroless Nickel Immersion Gold)
Επισημαίνω:

S1000-2M Υβριδικό PCB

,

1Δελτίο αντίστασης 0

,

6 mm

Περιγραφή προϊόντος

Όταν πρόκειται για υψηλής συχνότητας και υψηλής αξιοπιστίας ηλεκτρονικά, το θεμέλιο του σχεδιασμού σας βρίσκεται στο PCB.είναι προσεκτικά σχεδιασμένο για να ανταποκρίνεται στις απαιτήσεις της ραδιοσυχνότηταςΕίτε αναπτύσσετε εμπορικές αεροπορικές κεραίες ευρυζωνικής σύνδεσης, συστήματα ραντάρ, ή συσκευές χιλιοστών κυμάτων, αυτό το PCB προσφέρει απαράμιλλη απόδοση,θερμική σταθερότητα, και την αξιοπιστία.



Βασικές προδιαγραφές
Αριθμός στρωμάτων: 4

Υλικά: RO4350B (πάνω στρώματα) και S1000-2M (πυρήνας)

Μασκές συγκόλλησης: Πράσινη (πάνω), καμία (κάτω)

Μεταξοσκόπηση: Λευκή (πάνω), Καμία (κάτω)

Επιφανειακό φινίρισμα: ENIG (έλλειψη ηλεκτρικού νικελίου χρυσαφένιο)

Μονάδα: 1,6 mm

Μέγεθος: 90 mm x 95 mm (± 0,15 mm)

Ακολουθία / χώρος: 5mil / 4mil (ελάχιστο)

Μέγεθος τρύπας: 0,35 mm (ελάχιστο)

Διάφραξη: πάχος 20μm

Διάδρομος πλήρωσης/καλύψεως: διάδρομοι 0,35 mm γεμάτοι και καλυμμένοι

Ελέγχος αντίστασης: 50Ω στο ανώτερο στρώμα (5mil/9mil trace/gap)

Επεξεργασία των ακτών: Εφαρμόζεται σε καθορισμένες περιοχές



Συγκέντρωση PCB
Τα 4 στρώματα PCB είναι κατασκευασμένα με ακρίβεια για να εξασφαλίσουν βέλτιστες ηλεκτρικές και θερμικές επιδόσεις:



στρώμα 1 (πάνω): χαλκό 35μm

RO4350B Λαμιναρισμένο: 0,254 mm (10mil)

στρώμα 2 (Εσωτερική): 35μm χαλκό

Prepreg (1080 RC63%): 0, 0644 χιλιοστά (2,5 χιλιοστά)

στρώμα 3 (Εσωτερικό): 35μm χαλκό

S1000-2M Κέντρο: 1,1mm (43mil)

στρώμα 4 (κάτω): χαλκό 35μm



Γιατί RO4350B;
Η RO4350B είναι μια αλλαγή παιχνιδιού για εφαρμογές ραδιοκυμάτων και μικροκυμάτων, προσφέροντας:



Συνεπής Dk: 3,48 ± 0,05 @ 10GHz/23°C

Υπερ-χαμηλή απώλεια: συντελεστής διάσπασης 0,0037 @ 10GHz/23°C

Εξαιρετική θερμική σταθερότητα: Tg > 280°C (536°F)

Χαμηλή CTE: ταιριάζει με χαλκό για εξαιρετική σταθερότητα διαστάσεων (X/Y: 10/12 ppm/°C, Z: 32 ppm/°C)

Ελάχιστη απορρόφηση νερού: 0,06% για αξιόπιστη απόδοση σε υγρές συνθήκες

Θερμική αγωγιμότητα: 0,69 W/m/°K για αποτελεσματική διάχυση της θερμότητας

Αξιολόγηση UL 94 V-0: Ιδανική για υψηλής ισχύος ραδιοσυχνότητες



RO4350B Τυπική αξία
Ιδιοκτησία RO4350B Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.48±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.66 Z   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0037
0.0031
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +50 Z ppm/°C -50°C έως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1.2 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας 5.7 x109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Μοντέλο τράβηξης 16,767(2,432)
14,153 ((2,053)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δυνατότητα τράβηξης 203(29.5)
130(18.9)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δύναμη κάμψης 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Διαμετρική σταθερότητα < 0.5 X,Y χιλιοστά
(mil/inch)
μετά την έκταση etch+E2/150°C IPC-TM-650 2.4.39Α
Συντελεστής θερμικής διαστολής 10
12
32
X
Y
Z
ppm/°C -55°C έως 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Α IPC-TM-650 2.4.24.3
Td 390   °C TGA   ΑΣTM D 3850
Θερμική αγωγιμότητα 0.69   W/M/oK 80°C ΑΣTM C518
Απορρόφηση υγρασίας 0.06   % 48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C
ΑΣTM D 570
Σφιχτότητα 1.86   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 0.88
(5.0)
  Α/χμ
(πλήρης)
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC
IPC-TM-650 2.4.8
Πυροδοσία (3) V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Γιατί S1000-2M;
Το S1000-2M συμπληρώνει το RO4350B με τις ισχυρές μηχανικές και θερμικές του ιδιότητες:



Χαμηλή CTE στον άξονα Z: Βελτιώνει την αξιοπιστία της τρύπας



Υψηλή αντοχή στη θερμότητα: Tg 180°C (DSC)



Αντι-CAF απόδοση: εξασφαλίζει μακροπρόθεσμη αξιοπιστία σε σχέδια υψηλής πυκνότητας



Χαμηλή απορρόφηση νερού: Διατηρεί σταθερότητα σε δύσκολα περιβάλλοντα



Συμφωνία αποκλεισμού UV/AOI: Υποστηρίζει αυτοματοποιημένη οπτική επιθεώρηση



Διασφάλιση ποιότητας
Είμαστε αφοσιωμένοι στην προμήθεια PCB που πληρούν τα υψηλότερα πρότυπα ποιότητας και αξιοπιστίας.διασφάλιση ισχυρής απόδοσης για ένα ευρύ φάσμα βιομηχανικών εφαρμογών.



Όλες οι κατασκευές παρέχονται σε μορφότυπο Gerber RS-274-X, που εγγυάται συμβατότητα με τα συστήματα παραγωγής σας.κάθε PCB υποβάλλεται σε 100% ηλεκτρική δοκιμή για την επαλήθευση της λειτουργικότητας και την εξάλειψη ελαττωμάτων.



Με παγκόσμια διαθεσιμότητα, είμαστε έτοιμοι να στείλουμε τα υψηλής ποιότητας PCBs μας στην τοποθεσία σας, ανεξάρτητα από το πού βρίσκεστε στον κόσμο.

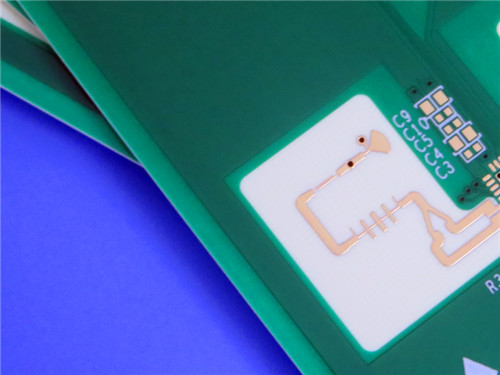

Υβριδικά PCB 10mil RO4350B και S1000-2M 4 στρώσεων 1.6mm επιφάνειας αντίστασης 0



Ιδανικές εφαρμογές
Αυτό το PCB είναι τέλειο για:



Αεροπορικές ευρυζωνικές κεραίες εμπορικών αεροπορικών εταιρειών

Συστήματα μικρογραμμής και γραμμής

Συσκευές χιλιοστών κυμάτων

Συστήματα ραντάρ και καθοδήγησης

Άντενες ψηφιακού ραδιοφώνου σημείο προς σημείο



Γιατί να επιλέξετε εμάς;
Υλικά αιχμής: RO4350B και S1000-2M παρέχουν ανώτερη ηλεκτρική και θερμική απόδοση.



Μηχανική ακρίβειας: Χαρακτηριστικά όπως ο έλεγχος της αντίστασης, μέσω πλήρωσης και επικάλυψης άκρων εξασφαλίζουν την αξιοπιστία.



Παγκόσμια υποστήριξη: Αποστέλλουμε PCB υψηλής ποιότητας σε όλο τον κόσμο, εξασφαλίζοντας την έγκαιρη παράδοση.



Αποδεδειγμένη αξιοπιστία: Σύμφωνα με τα πρότυπα IPC-Class-2, τα PCB μας είναι κατασκευασμένα για να αντέχουν στις πιο δύσκολες συνθήκες.



Επικοινωνήστε μαζί μας σήμερα!
Αν ψάχνετε για μια λύση PCB υψηλών επιδόσεων για ραδιοσυχνότητες, μικροκυμάτων ή ψηφιακές εφαρμογές υψηλής ταχύτητας, αυτό το 4 στρώσεων PCB είναι η απάντηση.Επικοινωνήστε μαζί μας σήμερα για να συζητήσετε τις απαιτήσεις σας ή να ζητήσετε προσφορά.
