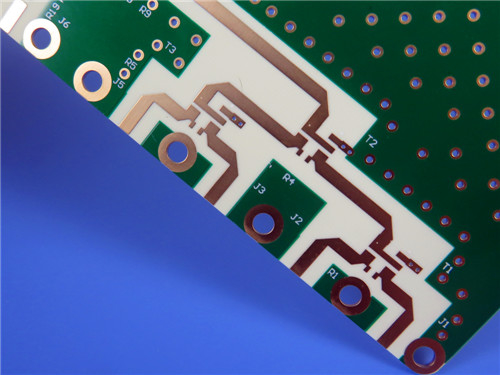

RO3210 PCB Διπλής όψης 25mil Immersion Tin Rogers Circuit Board

Στον κόσμο της ηλεκτρονικής υψηλής συχνότητας, η ζήτηση για αξιόπιστες, υψηλής απόδοσης πλακέτες εκτυπωμένων κυκλωμάτων (PCB) αυξάνεται συνεχώς.Ειδικευόμαστε στην προμήθεια PCB χρησιμοποιώντας υλικά κυκλώματος υψηλής συχνότητας Rogers RO3210, εξασφαλίζοντας εξαιρετικές ηλεκτρικές επιδόσεις και μηχανική σταθερότητα για τις πιο απαιτητικές εφαρμογές.

Τι είναι το RO3210;
Το RO3210 είναι ένα κεραμικό λαμινάτο ενισχυμένο με υφασμένη ίνες γυαλιού, που σχεδιάστηκε από την Rogers Corporation για να προσφέρει ανώτερες ηλεκτρικές και μηχανικές ιδιότητες.Το υλικό αυτό συνδυάζει την ομαλότητα της επιφάνειας των μη υφασμένων στρωμάτων PTFEΤο RO3210 είναι ιδανικό για εφαρμογές υψηλής συχνότητας,προσφέρει βελτιωμένη μηχανική σταθερότητα και σταθερή απόδοση.

Γιατί RO3210;
Το RO3210 δεν είναι απλά ένα άλλο υλικό PCB, αλλά μια αλλαγή παιχνιδιού.Το υφασμένο στρώμα από ίνες γυαλιού έχει σχεδιαστεί για να προσφέρει έναν μοναδικό συνδυασμό ηλεκτρικών και μηχανικών ιδιοτήτων.Τα χαρακτηριστικά του περιλαμβάνουν:

Εξαιρετική Ηλεκτρική Απόδοση: Με διηλεκτρική σταθερά (Dk) 10,2 και χαμηλό συντελεστή διάσπασης 0,0027 στα 10 GHz, το RO3210 εξασφαλίζει ελάχιστη απώλεια σήματος,το οποίο το καθιστά ιδανικό για εφαρμογές υψηλής συχνότητας.

Μηχανική σταθερότητα: Η υφασμένη γυάλινη ενίσχυση παρέχει ανώτερη ακαμψία, απλοποιώντας τον χειρισμό κατά τη διάρκεια της κατασκευής και της συναρμολόγησης.

Θερμική αξιοπιστία: Με θερμική αγωγιμότητα 0,81 W/mk και συντελεστή θερμικής διαστολής (CTE) που ταιριάζει με τον χαλκό, το RO3210 εξασφαλίζει αξιόπιστη απόδοση ακόμη και υπό θερμική πίεση.

Ευκολότητα επιφάνειας: Η ομαλή επιφάνεια του υλικού επιτρέπει πιο λεπτές ανοχές χαρακτικής γραμμών, επιτρέποντας τη δημιουργία περίπλοκων σχεδίων κυκλωμάτων.

Βασικές προδιαγραφές
Συγκέντρωση: 2 στρώματα άκαμπτων PCB

Υλικό πυρήνα: Rogers RO3210 (0,635 mm πάχος)

Τάγματα χαλκού: 35 μm το καθένα

Διάμετροι πίνακα: 40 mm x 44 mm (διαφορά ανοχής: +/- 0,15 mm)

Τραγούδι/Διάστημα: 5/6 ml

Μέγεθος τρύπας: τουλάχιστον 0,3 mm

Επιφανειακή επιφάνεια: Κύλινδρο βύθισης

Μασκές συγκόλλησης: πράσινη (πάνω και κάτω)

Σιδερένιο: Λευκό (πάνω και κάτω)

Εξασφάλιση ποιότητας: 100% ηλεκτρική δοκιμή πριν από την αποστολή

Γιατί Είναι Σημαντικές Αυτές οι Λεπτομέρειες
Ακριβότητα: Με ένα ελάχιστο ίχνος / χώρο 5/6 mils και μια ομαλή επιφάνεια, τα σχέδιά σας θα εκτελεστούν με ακρίβεια.

Ανθεκτικότητα: Η CTE που ταιριάζει με το χαλκό και η υψηλή θερμοκρασία αποσύνθεσης (500 °C) εξασφαλίζουν μακροχρόνια αξιοπιστία, ακόμη και σε απαιτητικά περιβάλλοντα.

Συνεκτικότητα: Η τήρηση των προτύπων IPC-Class-2 εγγυάται ένα προϊόν στο οποίο μπορείτε να εμπιστευτείτε.

Εφαρμογές που Απαιτούν Εξοχότητα
Τα PCB με βάση το RO3210 αποτελούν τη ραχοκοκαλιά ορισμένων από τις πιο προηγμένες τεχνολογίες σήμερα.

Συστήματα αυτοκινήτων: Από την αποφυγή συγκρούσεων έως τις κεραίες GPS, το RO3210 εξασφαλίζει αξιόπιστη απόδοση σε κρίσιμες εφαρμογές αυτοκινήτων.

Ασύρματες Επικοινωνίες: Είτε πρόκειται για κεραίες micro-stripe patch είτε για υποδομή σταθμού βάσης, τα PCB μας παρέχουν την απόδοση που χρειάζεστε.

Δορυφορικά και ευρυζωνικά συστήματα: Η χαμηλή απώλεια σήματος και η θερμική σταθερότητα του RO3210 το καθιστούν ιδανικό για δορυφόρους άμεσης μετάδοσης και ασύρματα ευρυζωνικά συστήματα.

Βιομηχανικό ηλεκτρονικό: Τα ηλεκτρικά backplanes και οι απομακρυσμένοι αναγνώστες μετρητών επωφελούνται από τη διαμετρική σταθερότητα και αντοχή του υλικού.

Ας Γίνουμε Ζωή το Όραμά Σας
Αν ψάχνετε για έναν προμηθευτή PCB που καταλαβαίνει τις περιπλοκές των εφαρμογών υψηλής συχνότητας, μην ψάχνετε άλλο.Είμαστε έτοιμοι να μετατρέψουμε τα σχέδιά σας σε πραγματικότητα με PCB που προσφέρουν απαράμιλλη απόδοση και αξιοπιστία.

Επικοινωνήστε μαζί μας σήμερα για να συζητήσετε το έργο σας και να ζητήσετε μια προσφορά.
