PCB Material: | Rogers 4003C Core - 0.305 mm (12mil) | Layer Count: | 2-layer |
---|---|---|---|
PCB Thickness: | 0.4mm | Solder Mask: | Green |
Silkscreen: | White | Surface Finish: | Electroless Nickle Electroless Palladium Immersion Gold (ENEPIG) |
Επισημαίνω: | RO4003C PCB,12 χιλιοστών πλακέτες PCB Rogers,ENEPIG Τελειωμένο Rogers PCB Board |

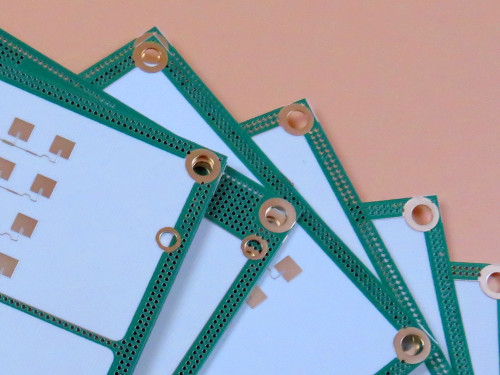

Είμαστε στην ευχάριστη θέση να σας παρουσιάσουμε ένα πρόσφατα προμηθευμένο PCB με ροζερς RO4003C 12mil laminates.Τα κατεστραμμένα υλικά Rogers RO4003C ξεχωρίζουν ως ανώτερη επιλογή για μηχανικούς και σχεδιαστές που αναζητούν εξαιρετικές ηλεκτρικές επιδόσεις και κατασκευαστικότηταΣχεδιασμένα για εφαρμογές υψηλού όγκου και ευαίσθητες στις επιδόσεις, τα υλικά RO4003C συνδυάζουν τις ηλεκτρικές ιδιότητες του PTFE / υφασμένου γυαλιού με την ευκολία επεξεργασίας του εποξικού / γυαλιού,καθιστώντας τους ιδανική λύση για ένα ευρύ φάσμα βιομηχανιών.
Βασικά χαρακτηριστικά του PCB RO4003C
Εξαιρετική ηλεκτρική απόδοση
Η διηλεκτρική σταθερά (Dk): 3,38 ± 0,05 στα 10 GHz
Παράγοντας διάσπασης: 0,0027 στα 10 GHz, 0,0021 στα 2,5 GHz
Η χαμηλή απώλεια και ο αυστηρός έλεγχος των διηλεκτρικών ιδιοτήτων εξασφαλίζουν την ανώτερη ακεραιότητα του σήματος, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας.
Θερμική σταθερότητα
Θερμική αγωγιμότητα: 0,71 W/m/°K
Θερμικός συντελεστής της διηλεκτρικής σταθεράς: +40 ppm/°C
Το υψηλό Tg (> 280 °C ή 536 °F) εξασφαλίζει σταθερή απόδοση σε ευρύ φάσμα θερμοκρασιών, ακόμη και σε σοβαρά περιβάλλοντα θερμικού σοκ.
Διαμετρική σταθερότητα
Δοκιμαστικό μέγεθος: 11 ppm/°C στον άξονα X, 14 ppm/°C στον άξονα Y, 46 ppm/°C στον άξονα Z
Ταιριάζει με τη θερμική επέκταση του χαλκού, εξασφαλίζοντας εξαιρετική σταθερότητα διαστάσεων και αξιόπιστη ποιότητα διάτρησης.
Χαμηλή απορρόφηση υγρασίας
Απορρόφηση υγρασίας: 0,06%
Ο χαμηλός αυτός ρυθμός απορρόφησης υγρασίας αυξάνει την αξιοπιστία σε υγρό ή απαιτητικό περιβάλλον.
Αποτελεσματική από πλευράς κόστους κατασκευή
Με διεργασίες όπως το FR-4, που εξαλείφουν την ανάγκη για ειδικές επεξεργασίες διάνοιξης ή διαδικασίες χειρισμού.
Ανταγωνιστική τιμή σε σύγκριση με τα συμβατικά μικροκυμάτων.
RO4003C Τυπική τιμή | |||||
Ιδιοκτησία | RO4003C | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.55 | Z | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | +40 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 1.7 x 1010 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Αντίσταση επιφάνειας | 4.2 x 109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Ηλεκτρική ισχύς | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Μοντέλο τράβηξης | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δυνατότητα τράβηξης | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δύναμη κάμψης | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Διαμετρική σταθερότητα | < 0.3 | X,Y | χιλιοστά (mil/inch) |
μετά την έκταση etch+E2/150°C | IPC-TM-650 2.4.39Α |
Συντελεστής θερμικής διαστολής | 11 14 46 |
X Y Z |
ppm/°C | -55°C έως 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | Α | IPC-TM-650 2.4.24.3 | |
Td | 425 | °C TGA | ΑΣTM D 3850 | ||
Θερμική αγωγιμότητα | 0.71 | W/M/oK | 80°C | ΑΣTM C518 | |
Απορρόφηση υγρασίας | 0.06 | % | 48 ώρες βύθιση 0.060" θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 | |
Σφιχτότητα | 1.79 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 1.05 (6.0) |
Α/χμ (πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά. Φόλιο EDC |
IPC-TM-650 2.4.8 | |
Πυροδοσία | Α/Χ | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Λεπτομέρειες κατασκευής PCB
Αυτό το 2 στρώματα άκαμπτο PCB χρησιμοποιώντας Rogers RO4003C πυρήνα έχει σχεδιαστεί για να ανταποκρίνεται στα υψηλότερα πρότυπα ποιότητας και απόδοσης:
Διάμετρος πίνακα: 50 mm x 70 mm (± 0,15 mm)
Στάκκαπ στρώματος:
Διάταξη χαλκού 1: 35 μm
Rogers RO4003C Κέντρο: 0,305 mm (12 mil)
Διάταξη χαλκού 2: 35 μm
Τραγούδι/Διάστημα: 5/5 mils (ελάχιστο)
Μέγεθος τρύπας: 0,25 mm (ελάχιστο)
Τελειωμένο πάχος πλάκας: 0,4 mm
Επιφανειακό φινίρισμα: Χρυσός βύθισης ηλεκτρολυτικού νικελίου ηλεκτρολυτικού παλλαδίου (ENEPIG)
Μάσκα συγκόλλησης: Πάνω ∆ίχλωμα, Κάτω ∆εν υπάρχει
Μεταξοσυσκευή: Πάνω λευκό, κάτω κανένα
Εξασφάλιση ποιότητας: 100% ηλεκτρική δοκιμή πριν από την αποστολή, σύμφωνα με τα πρότυπα IPC-Class-2.
Γιατί να επιλέξετε το PCB RO4003C;
Ιδανικό για κατασκευές με πολυεπίπεδα πλάκες (MLB)
Η θερμική και διαμετρική σταθερότητα του RO4003C το καθιστά ιδανικό για μικτές διηλεκτρικές πολυεπίπεδες, εξασφαλίζοντας αξιόπιστη απόδοση σε πολύπλοκα σχέδια.
Εφαρμογές μεγάλου όγκου
Σχεδιασμένα για εφαρμογές ευαίσθητες στις επιδόσεις, τα PCB RO4003C είναι κατάλληλα για υψηλού όγκου παραγωγή χωρίς να συμβιβάζονται με την ποιότητα ή το κόστος.
Παγκόσμια Διαθεσιμότητα
Τα PCB RO4003C μας είναι διαθέσιμα σε όλο τον κόσμο, εξασφαλίζοντας την έγκαιρη παράδοση και υποστήριξη για τα έργα σας.
Τυπικές εφαρμογές
Τα PCB Rogers RO4003C χρησιμοποιούνται ευρέως σε βιομηχανίες που απαιτούν υψηλής συχνότητας απόδοση και αξιοπιστία, συμπεριλαμβανομένων:
Άντενες και ενισχυτές ισχύος κυτταρικών σταθμών βάσης
Ετικέτες αναγνώρισης RF
Ράδαρα και αισθητήρες αυτοκινήτων
LNB για δορυφόρους άμεσης μετάδοσης
Ποιότητα και Αξιόπιστη
Τα PCB RO4003C κατασκευάζονται σύμφωνα με τα πρότυπα IPC-Class-2, εξασφαλίζοντας υψηλή αξιοπιστία και απόδοση.Μπορείτε να εμπιστευτείτε ότι κάθε σανίδα πληροί τις ακριβείς προδιαγραφές σας.
Κάντε μια προσφορά σήμερα!
Είτε σχεδιάζετε για τηλεπικοινωνίες, αυτοκινητοβιομηχανία, ή δορυφορικά συστήματα, τα Rogers RO4003C PCB προσφέρουν το τέλειο συνδυασμό απόδοσης, αξιοπιστίας και οικονομικής απόδοσης.Επικοινωνήστε μαζί μας σήμερα για να συζητήσετε τις ανάγκες σας και να ζητήσετε προσφοράΑφήστε μας να σας βοηθήσουμε να ζωντανέψετε τα υψηλής συχνότητας σχέδιά σας με τα λαμινάτα RO4003C!
