RO4350B PCB 4mil 2 στρώσεις Immersion Gold Printed Circuit Board

RO4350B PCB 4mil 2 στρώσεις Immersion Gold Printed Circuit Board

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Vacuum bags+Cartons
Περίοδος παράδοσης: 8-9 working days
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS per month
Λεπτομέρειες
PCB Material:
Rogers RO4350B Core - 0.102 mm (4mil)
Layer Count:
2-layer
PCB Thickness:
0.2mm
Solder Mask:
No
Silkscreen:
No
Surface Finish:
Immersion Gold
Επισημαίνω:

Πίνακας κυκλωμάτων τυπωμένου χρυσού βύθισης 4 χιλ.

,

RO4350B Πίνακας κυκλωμάτων τυπωμένων χρυσού βύθισης

,

Πίνακες τύπου κυκλώματος με δύο στρώματα

Περιγραφή προϊόντος

Στην bicheng, ειδικευόμαστε στην παροχή state-of-the-art λύσεις PCB που σπρώχνουν τα όρια της απόδοσης και της αξιοπιστίας.Τα Rogers RO4350B PCB είναι σχεδιασμένα για να ανταποκρίνονται στις πιο απαιτητικές απαιτήσεις των εφαρμογών ραδιοσυχνοτήτων και μικροκυμάτωνΕίτε αναπτύσσετε κυτταρικούς σταθμούς, συστήματα ραντάρ αυτοκινήτων, ή δορυφορικές συσκευές επικοινωνίας,Τα PCB RO4350B μας είναι η τέλεια επιλογή για το επόμενο σας έργο..



Γιατί ο Ρότζερς RO4350B ξεχωρίζει
Το Rogers RO4350B είναι ένα νέο υλικό που γεφυρώνει το χάσμα μεταξύ των υψηλής απόδοσης πλαστικών υλικών PTFE και των οικονομικά αποδοτικών λύσεων epoxy/γυαλί.



Ακαταμάχητη Ηλεκτρική Απόδοση: Με στενά ελεγχόμενη διηλεκτρική σταθερά (Dk) 3,48 +/- 0,05 σε 10 GHz/23°C και εξαιρετικά χαμηλό συντελεστή διάσπασης 0,0037 σε 10 GHz/23°C,Το RO4350B εξασφαλίζει ανώτερη ακεραιότητα σήματος και ελάχιστη απώλεια., ακόμη και σε υψηλές συχνότητες.



Θερμική αριστεία: Η υψηλή θερμοκρασία μετάβασης του γυαλιού (Tg) > 280 °C και η θερμική αγωγιμότητα 0,69 W/m/°K το καθιστούν ιδανικό για περιβάλλοντα υψηλής ισχύος και υψηλής θερμοκρασίας.



Σταθερότητα των διαστάσεων: Ο συντελεστής θερμικής διαστολής (CTE) του ταιριάζει πολύ με αυτόν του χαλκού (X: 10 ppm/°C, Y: 12 ppm/°C, Z: 32 ppm/°C),διασφάλιση εξαιρετικής σταθερότητας διαστάσεων για κατασκευές πολυεπίπεδων πλακών.



Αποδοτική από πλευράς κόστους κατασκευή: Σε αντίθεση με τα παραδοσιακά υλικά PTFE, το RO4350B μπορεί να επεξεργαστεί χρησιμοποιώντας τυποποιημένες μεθόδους FR-4, μειώνοντας σημαντικά το κόστος παραγωγής χωρίς να διακυβεύεται η ποιότητα.



RO4350B Τυπική αξία
Ιδιοκτησία RO4350B Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.48±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.66 Z   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0037
0.0031
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +50 Z ppm/°C -50°C έως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1.2 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας 5.7 x109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Μοντέλο τράβηξης 16,767(2,432)
14,153 ((2,053)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δυνατότητα τράβηξης 203(29.5)
130(18.9)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δύναμη κάμψης 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Διαμετρική σταθερότητα < 0.5 X,Y χιλιοστά
(mil/inch)
μετά την έκταση etch+E2/150°C IPC-TM-650 2.4.39Α
Συντελεστής θερμικής διαστολής 10
12
32
X
Y
Z
ppm/°C -55°C έως 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Α IPC-TM-650 2.4.24.3
Td 390   °C TGA   ΑΣTM D 3850
Θερμική αγωγιμότητα 0.69   W/M/oK 80°C ΑΣTM C518
Απορρόφηση υγρασίας 0.06   % 48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C
ΑΣTM D 570
Σφιχτότητα 1.86   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 0.88
(5.0)
  Α/χμ
(πλήρης)
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC
IPC-TM-650 2.4.8
Πυροδοσία (3) V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Οι προδιαγραφές PCB RO4350B μας
Προσφέρουμε 2 στρώματα άκαμπτων PCBs σχεδιασμένα για να ανταποκρίνονται στα υψηλότερα πρότυπα της βιομηχανίας.

Διάμετροι πίνακα: 340 mm x 340 mm (1 PCS), με ανοχή ακρίβειας +/- 0,15 mm.



Στάκκαπ στρώματος:

Διάταξη χαλκού 1: 35 μm

Rogers RO4350B Κέντρο: 0,102 mm (4 mil)

Διάταξη χαλκού 2: 35 μm



Τραγούδι/Διάστημα: Τουλάχιστον 4/5 mils για περίπλοκα σχέδια.

Μέγεθος τρύπας: τουλάχιστον 0,25 mm για αξιόπιστες συνδέσεις.

Τελειωμένο πάχος πλάκας: 0,2 mm, εξασφαλίζοντας ελαφριά αλλά ανθεκτική κατασκευή.

Επιφανειακό φινίρισμα: Χρυσή βύθιση για βελτιωμένη συγκόλληση και μακροχρόνια αξιοπιστία.

Διασφάλιση ποιότητας: Κάθε πλακέτο υποβάλλεται σε ηλεκτρική δοκιμή 100% και συμμορφώνεται με τα πρότυπα IPC-Class-2.

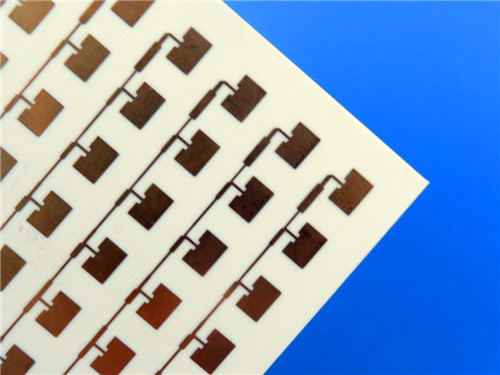

RO4350B PCB 4mil 2 στρώσεις Immersion Gold Printed Circuit Board 0



Γιατί να επιλέξετε τα PCB RO4350B;
Ιδανικό για πολυεπίπεδα σχέδια: Ιδανικό για πολύπλοκες, μικτές διηλεκτρικές πολυεπίπεδες κατασκευές.



Κόστος-αποτελεσματική παραγωγή: Χρησιμοποιεί την τυποποιημένη επεξεργασία FR-4, μειώνοντας το κόστος παραγωγής.



Αξιόπιστη: Εξαιρετική σταθερότητα διαστάσεων και ποιότητα διάτρησης, ακόμη και σε ακραίες θερμικές συνθήκες.



Ανταγωνιστικές τιμές: Λαμινάνια υψηλών επιδόσεων σε ένα κλάσμα του κόστους των παραδοσιακών υλικών μικροκυμάτων.



Εφαρμογές που εμπνέουν καινοτομία
Οι εν λόγω PCB RO4350B χρησιμοποιούνται σε ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας και υψηλής ισχύος, συμπεριλαμβανομένων:



Άντενες και ενισχυτές ισχύος κυτταρικών σταθμών βάσης

Ετικέτες αναγνώρισης RF

Συστήματα ραντάρ και αισθητήρων αυτοκινήτων

ΔΕΔ για δορυφόρους άμεσης μετάδοσης



Παγκόσμια Διαθεσιμότητα, Αδιαμφισβήτητη Ποιότητα
Οι PCB μας κατασκευάζονται σύμφωνα με τα πρότυπα IPC-Class-2, εξασφαλίζοντας αξιοπιστία και απόδοση σε κάθε εφαρμογή.Σας καλύπτουμε με απρόσκοπτη εφοδιαστική και έγκαιρη παράδοση..



Το επόμενο βήμα: Ας χτίσουμε κάτι εξαιρετικό!
Τα PCB RO4350B της Rogers συνδυάζουν ακρίβεια, απόδοση και προσιτότητα για να σας βοηθήσουν να πετύχετε τους στόχους σας.Επικοινωνήστε μαζί μας σήμερα για να ζητήσετε προσφορά ή να συζητήσετε τις απαιτήσεις του έργου σαςΑς συνεργαστούμε για να δημιουργήσουμε λύσεις που να θέτουν νέα πρότυπα καινοτομίας.



RO4350B PCB 4mil 2 στρώσεις Immersion Gold Printed Circuit Board 1
