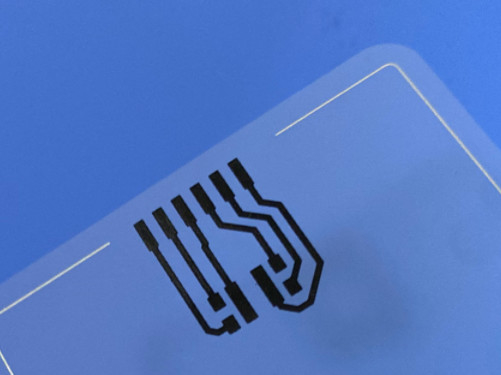

Ευέλικτο PCB Διαφανές PET FPC 4mil 1 στρώμα βύθισμα ασήμι

Flexible PCB Transperant PET FPC 4mil 1-Layer Immersion Silver
Flexible PCB Transperant PET FPC 4mil 1-Layer Immersion Silver

Μεγάλες Εικόνας :  Ευέλικτο PCB Διαφανές PET FPC 4mil 1 στρώμα βύθισμα ασήμι

Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
Minimum Order Quantity: 1PCS
Τιμή: USD9.99-99.99/PCS
Packaging Details: Vacuum bags+Cartons
Delivery Time: 8-9 working days
Payment Terms: T/T
Supply Ability: 5000PCS per month
Λεπτομερής Περιγραφή Προϊόντος
PCB Material: SF490 - 0.127mm (5mil) Layer Count: 1-layer
PCB Thickness: 4mil Solder Mask: No
Silkscreen: No Surface Finish: Silver trace+ carbon ink
Επισημαίνω:

4mil Ευέλικτο PCB

,

Βυθιστικό ασημένιο εύκαμπτο PCB

,

1 στρώμα ευέλικτο PCB

Είμαστε στην ευχάριστη θέση να παρουσιάσουμε ένα ευέλικτο PCB βασισμένο στο SF490 PET Transparent Flexible υλικό της Shengyi Technology, το οποίο έχει σχεδιαστεί για να ανταποκρίνεται στις αυξανόμενες απαιτήσεις των σύγχρονων ηλεκτρονικών συσκευών.Συνδυασμός υψηλής διαφάνειας, εξαιρετική ευελιξία και αξιόπιστη απόδοση, αυτό το ευέλικτο PCB 1 στρώματος κατασκευάζεται χρησιμοποιώντας διαφανή FCCL (SF490) με βάση ταινία PET χωρίς αλογόντα.Είναι μια ιδανική επιλογή για εφαρμογές όπως ευέλικτες οθόνες, πίνακες αφής, φορητές συσκευές και έξυπνα ηλεκτρονικά, προσφέροντας έναν τέλειο συνδυασμό αισθητικής και λειτουργικότητας.



Αξεπέραστη Διαφάνεια για Τελευταία Σχεδίαση

Αυτό το διαφανές ευέλικτο PCB διαθέτει οπτική ταινία PET με διαπερατότητα φωτός άνω του 90%, επιτρέποντας σχεδιασμό σχεδόν αόρατων κυκλωμάτων.Αυτό το καθιστά ιδανικό για εφαρμογές υψηλού επιπέδου όπως διαφανείς οθόνες και καμπύλες οθόνεςΗ υψηλή επίπεδη επιφάνεια του υλικού εξασφαλίζει ένα άψογο, χωρίς φυσαλίδες φινίρισμα, δίνοντας στα τελικά προϊόντα μια κομψή και επαγγελματική εμφάνιση.



Εξαιρετική ευελιξία για δυναμικές εφαρμογές

Σχεδιασμένο για να αντέχει σε αυστηρή χρήση, αυτό το ευέλικτο PCB προσφέρει εξαιρετική ευελιξία και αντοχή στην κάμψη.Με προσαρμόσιμο πάχος βασικού υλικού (75 - 188μm) και εξαιρετικά λεπτό χαλκό (1/2OZ - 1OZ), υποστηρίζει δυναμική κάμψη με ακτίνα κάμψης ≤1 mm και πάνω από 100.000 κύκλους κάμψης.και άλλα καινοτόμα ευέλικτα ηλεκτρονικά.



Αξιόπιστη ηλεκτρική απόδοση για εφαρμογές υψηλής συχνότητας

Αυτό το PCB παρέχει σταθερή ηλεκτρική απόδοση, χάρη στη χαμηλή διηλεκτρική σταθερά (Dk) και τη διηλεκτρική απώλεια (Df).που το καθιστά κατάλληλο για τη μετάδοση σήματος υψηλής συχνότητας και υψηλής ταχύτηταςΕπιπλέον, η ελεγχόμενη τραχύτητα της επιφάνειας του χαλκού εξασφαλίζει σταθερή αντίσταση της γραμμής και ανώτερη ακεραιότητα του σήματος.



Διαρκής σε Δυσκολέστερα Περιβάλλοντα

Κατασκευασμένο για να λειτουργεί σε σκληρές συνθήκες, αυτό το ευέλικτο PCB λειτουργεί αξιόπιστα σε ένα ευρύ εύρος θερμοκρασιών (-40°C έως +130°C).διασφάλιση μακροχρόνιας αντοχής ακόμη και σε περίπλοκα περιβάλλονταΤο PCB είναι επίσης συμβατό με τις διαδικασίες συγκόλλησης χωρίς μόλυβδο και SMT, καθιστώντας το μια ευπροσάρμοστη επιλογή για διάφορες βιομηχανικές εφαρμογές.



Περιβαλλοντικά φιλικό και ασφαλές

Το PCB αυτό συμμορφώνεται με τα διεθνή περιβαλλοντικά πρότυπα όπως το RoHS και το REACH, αντανακλώντας τη δέσμευσή του για βιωσιμότητα.ενώ η πιστοποίηση UL και η εξαιρετική καθυστέρηση της φλόγας (94V-0 βαθμός) εξασφαλίζουν την ασφάλεια και την αξιοπιστία των τελικών προϊόντων.



Ευέλικτο PCB Διαφανές PET FPC 4mil 1 στρώμα βύθισμα ασήμι 0



Τεχνικές προδιαγραφές



- Πυροσβεστική Συγκέντρωση PCB:
- Ελαστικό PCB ενός στρώματος
- Σκάλα άνθρακα
- Silver_layer_1: 17 μm
- SF490: 0,127 mm (5 mil)



- Λεπτομέρειες κατασκευής:
- Διαστάσεις: 50 mm x 40 mm (± 0,15 mm)
- Ελάχιστο ίχνος / χώρος: 10/10 mils
- Ελάχιστο μέγεθος τρύπας: 0,25 mm
- Τελειωμένη πλάκα πάχος: 0,2 mm
- Επιφάνεια: ίχνη ασημιού + μελάνι άνθρακα
- 100% ηλεκτρικά δοκιμασμένο



- Βασικές παραμέτρους:
- Δυνατότητα απολέπισης (90°): ≥ 0,8 N/mm
- Διαπερατότητα ορατού φωτός: ≥ 90%
- Σταθερότητα διαστάσεων: ± 1%
- Χημική αντοχή: ≥ 90%
- Αντίσταση όγκου: ≥10^6 MΩ-cm
- Αντίσταση επιφάνειας: ≥10^5 MΩ



Εφαρμογές

Το THIA PET Transparent Flexible PCB έχει σχεδιαστεί για ένα ευρύ φάσμα καινοτόμων εφαρμογών, μεταξύ των οποίων:



- Μεγάλες οθόνες LED: κυκλώματα υψηλής διαφάνειας για ζωντανές και απρόσκοπτες εικόνες.


- Ευέλικτες οθόνες: Διαφανείς και καμπυλωμένες οθόνες για τα σύγχρονα ηλεκτρονικά.


- Πίνακες αφής: διεπαφές υψηλών επιδόσεων για έξυπνες συσκευές.


- Φορητές συσκευές: ανθεκτικά και ευέλικτα κυκλώματα για ανιχνευτές γυμναστικής και έξυπνα ρολόγια.


- Έξυπνη ηλεκτρονική: προηγμένες λύσεις για το IoT και τις συνδεδεμένες συσκευές.



Διασφάλιση ποιότητας και διαθεσιμότητα

Αυτό το PCB συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλή αξιοπιστία και απόδοση.καθιστώντας την προσβάσιμη για παγκόσμια έργα.



Ευέλικτο PCB Διαφανές PET FPC 4mil 1 στρώμα βύθισμα ασήμι 1
