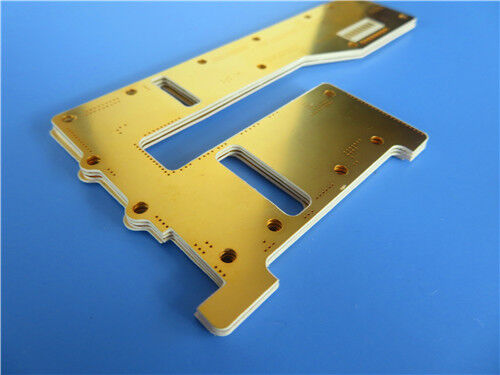

Χρυσό φινίρισμα 2-στρώσεων Rogers TMM13i PCB πάχους 0,6 mm

Αυτό το 2 στρώματα Rogers TMM13i άκαμπτο PCB είναι ένα υψηλής ποιότητας ραδιοσυχνότητα και μικροκυμάτων εκτυπωμένα κυκλώματα πλακέτα σχεδιασμένο για απαιτητικές εφαρμογές υψηλής συχνότητας.Κατασκευασμένο με υψηλής ποιότητας υλικό υποστρώματος πυλωρικών κεραμικών πολυμερών Rogers TMM13i, η πλακέτα διαθέτει ένα τυπικό πάχος 0,6 mm και βάρος χαλκού εξωτερικού στρώματος 1,4 ml.Χρησιμοποιεί επιφανειακό χρυσοκόρισμα βύθισης για ανώτερη ηλεκτρική αγωγιμότητα και αντιαξειδωτική ικανότητα., με πάχος 20 μm μέσω επικάλυψης για τη διασφάλιση σταθερής και αξιόπιστης αγωγιμότητας του κυκλώματος.το PCB χρησιμοποιεί δομή χωρίς τυφλή διάβαση, σε συνδυασμό με λευκή μεταξένια οθόνη στην επάνω πλευρά και διπλής όψης χωρίς μάσκα συγκόλλησης. Κατασκευασμένο σύμφωνα με τα κριτήρια IPC-Class-2 και με βάση τα αρχεία κατασκευής Gerber RS-274-X,κάθε σανίδα υποβάλλεται σε πλήρη ηλεκτρική δοκιμή 100% πριν από την αποστολή, με παγκόσμια κάλυψη εφοδιασμού για ευέλικτη ανάπτυξη κυκλωμάτων υψηλής συχνότητας.

Προδιαγραφές PCB

Αυτό το PCB υψηλής συχνότητας υιοθετεί μια ανθεκτική ακατασταλμένη 2 στρώσεις χωρίς τυφλούς διαδρόμους, επιτρέποντας υψηλής απόδοσης, σταθερή κατασκευή και βέλτιστη ακεραιότητα σήματος για κυκλώματα μικροκυμάτων.Η συμμετρική δομή στρώματος παρέχει συνεπή ηλεκτρική απόδοση και ελάχιστη εξασθένιση σήματος υψηλής συχνότητας.

Δομή συσσωρευτών PCB:

Στατιστικές PCB

Αυτό το υψηλής απόδοσης TMM13i RF PCB διαθέτει μια καλά βελτιστοποιημένη διάταξη κυκλώματος για τη μετάδοση σήματος υψηλής συχνότητας.διανομή των πλατφορμών και μέσω τοποθέτησης για την υποστήριξη των απαιτήσεων συμπαγούς μεγέθους και υψηλής ακρίβειας συναρμολόγησης.

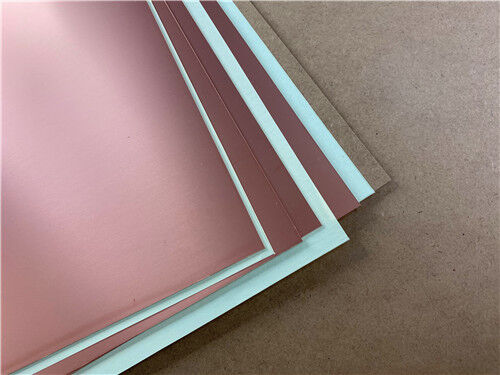

Rogers TMM13iΕισαγωγή υποστρώματος

Το Rogers TMM13i είναι ένα κεραμικά γεμάτο θερμοστεγές πολυμερές πολυμερές μικροκυμάτων με υδρογονάνθρακα, ειδικά σχεδιασμένο για εφαρμογές υψηλής αξιοπιστίας με πλαστική διάτρηση (PTH) και μικροστριπτικές εφαρμογές.

Διαθέτει ισοτροπική διηλεκτρική σταθερά (Dk) με θερμικό συντελεστή διηλεκτρικής σταθεράς μικρότερο από 30 ppm/°C, εξασφαλίζοντας εξαιρετική ηλεκτρική σταθερότητα σε ευρύ εύρος θερμοκρασιών.Το υλικό παρουσιάζει ισοτροπικό συντελεστή θερμικής διαστολής (CTE) που ταιριάζει πολύ με αυτό του χαλκούΗ χαμηλή συρρίκνωση ελαστικών επιτρέπει την υψηλής ακρίβειας κατασκευή κυκλωμάτων.Η θερμική του αγωγιμότητα είναι περίπου διπλάσια από εκείνη των συμβατικών πλακών από PTFE/κεραμική, παρέχοντας ανώτερη απώλεια θερμότητας.

Βασισμένο σε ένα σύστημα θερμοανθεκτικής ρητίνης, το TMM13i δεν μαλακώνει κατά την θέρμανση, εξαλείφοντας τις ανησυχίες για ανύψωση του πακέτου ή παραμόρφωση υποστρώματος κατά τη σύνδεση σύρματος.δεν απαιτεί προεπεξεργασία με ναφθαλικό νάτριο πριν από την ηλεκτρολόγητη επικάλυψη και μπορεί να επεξεργαστεί χρησιμοποιώντας τυποποιημένο εξοπλισμό κατασκευής PCB, συνδυάζοντας εξαιρετικές επιδόσεις RF με ευκολία κατασκευής.

Ανώτερες ηλεκτρικές και θερμικές ιδιότητες

Υλικό TMM13iΟφέλη & Πλεονεκτήματα

Υπερέχουσα απόδοσηFR4και συμβατικών μικροκυμάτων PCB, αυτό το 2-στρωτό TMM13i PCB παρέχει εξαιρετική μηχανική σταθερότητα και συμβατότητα κατασκευής,καθιστώντας το ιδανικό για σενάρια εφαρμογής υψηλής συχνότητας και υψηλής ακρίβειας.

Ανώτερη μηχανική σταθερότητα: Αντιστέκεται στην έλξη και την ψυχρή ροή, διατηρώντας σταθερή δομική απόδοση κατά τη διάρκεια μακροχρόνιας λειτουργίας

Εξαιρετική χημική αντοχή: Αντιστέκεται σε συνηθισμένα χημικά προϊόντα επεξεργασίας PCB και σε ετικέτες, μειώνοντας τη βλάβη του υποστρώματος και αυξάνοντας την απόδοση κατασκευής

Βελτιωμένη ροή εργασίας επικάλυψης: Δεν απαιτείται προεπεξεργασία με ναφθανάτη νατρίου για την ηλεκτρολόγητη επικάλυψη, μειώνοντας τους κύκλους παραγωγής και μειώνοντας το κόστος

Αξιόπιστη ικανότητα δέσμευσης σύρματος: Η κατασκευή θερμοστεγούς ρητίνης αποτρέπει την παραμόρφωση του υποστρώματος και την ανύψωση του πακέτου για συσκευασία ακριβείας

Πλήρης διασφάλιση ποιότητας: 100% ηλεκτρική δοκιμή μετά την παραγωγή εξαλείφει ελαττώματα κυκλωμάτων για σταθερή αξιοπιστία

Υψηλής απόδοσης χρυσαφένιο χρώμα βύθισης: Παρέχει ανώτερη συγκόλληση, αγωγιμότητα και αντοχή στην οξείδωση για παρατεταμένη διάρκεια ζωής

Τυπικές εφαρμογές

Χάρη στην εξαιρετικά χαμηλή απώλεια σήματος, την σταθερή διηλεκτρική σταθερότητα και την αξιόπιστη θερμική αντίσταση,Τα PCB υψηλής συχνότητας Rogers TMM13i υιοθετούνται ευρέως σε βιομηχανικούς τομείς υψηλής ακρίβειας RF και μικροκυμάτων:

• Μηχανές δοκιμής τσιπ ακριβείας και βιομηχανικοί δοκιμαστές
• Μηχανές και συσκευές για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή οπτικών φακών
• Φιλτράρια ραδιοσυχνοτήτων, συσσωρευτές σήματος και εξαρτήματα διαμεριστή ισχύος
• Προσαρμοσμένες υψηλής συχνότητας μονάδες κυκλώματος ραδιοσυχνοτήτων και μικροκυμάτων
• Συστήματα ηλεκτρονικής επικοινωνίας υψηλής ακρίβειας και ραντάρ

Εγγύηση ποιότητας και υπηρεσιών

Όλα τα μικροκυμάτων PCB TMM13i κατασκευάζονται σύμφωνα με τις προδιαγραφές βιομηχανικής ποιότητας IPC-Class-2.Αυτά τα PCB παρέχουν ακριβή μοτίβα κυκλωμάτων και εξαιρετική διαμετρική συνέπεια για αξιόπιστες διαταγές κυκλωμάτων υψηλής συχνότηταςΚάθε ολοκληρωμένη μονάδα υποβάλλεται σε ολοκληρωμένη επαλήθευση ηλεκτρικής απόδοσης πριν από την αποστολή για την εξάλειψη λειτουργικών ελαττωμάτων και τη διασφάλιση σταθερής ποιότητας.Με παγκόσμια προσβασιμότητα του εφοδιασμού και επαγγελματική τεχνική υποστήριξη, αυτά τα υψηλής απόδοσης ραδιοσυχνότητα PCB παρέχουν αξιόπιστες λύσεις για τη βιομηχανική κατασκευή και τις εφαρμογές υψηλής τεχνολογίας Ε&Α σε παγκόσμιες αγορές.
